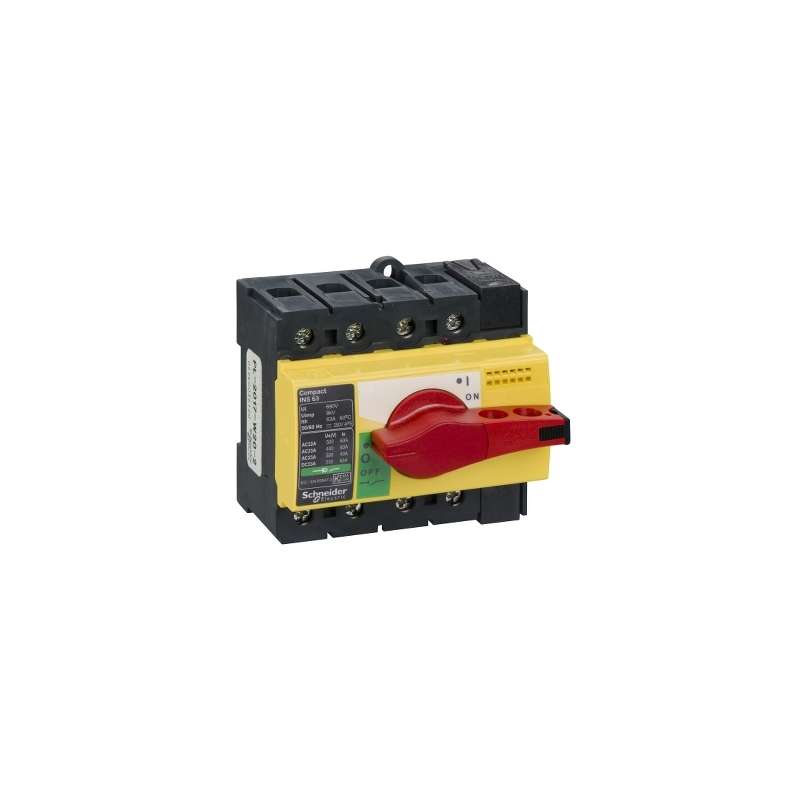

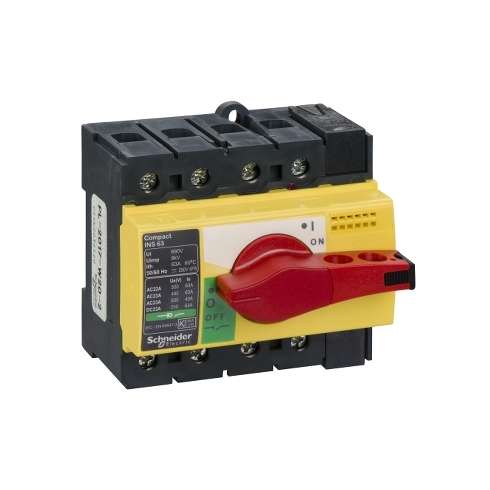

28919 Schneider Interruttore/Sezionatore Compact INS63-63Amp-4 Poli comando emergenza
6467/DG4/SX/Q10
Nuovo (Altro)
50,00 € tasse incl.
tasse incl.
6 Articoli
| Tipo | Corpo interruttore sezionatore |
| Descrizione delle condizioni | Confezione originale danneggiata. Viene spedito quello che vedete nelle foto |
28919 Schneider Interruttore/Sezionatore Compact INS63-63Amp-4 Poli comando emergenza
Compact INS63 è un interruttore-sezionatore non automatico a 4 poli con maniglia rotativa rossa e lato frontale giallo. È adatto all'isolamento con sezionamento visualizzato, come definito dalle norme IEC 60947-1 e IEC60947-3. La corrente di funzionamento è 63A a 415VAC nelle categorie AC22A e AC23A. La tensione nominale è 500VAC 50/60Hz o 250VDC. Può essere utilizzato come dispositivo di spegnimento di emergenza. Per una facile identificazione, utilizza colori speciali stabiliti dalle norme. La maniglia rotativa rossa è progettata per offrire un'ottima manovrabilità e prestazioni elevate in caso di interruzione delle correnti. Compact INS63 è un dispositivo con isolamento frontale in classe II in conformità con la norma IEC 60664.
Caratteristiche:
Compact INS63 è un interruttore-sezionatore non automatico a 4 poli con maniglia rotativa rossa e lato frontale giallo. È adatto all'isolamento con sezionamento visualizzato, come definito dalle norme IEC 60947-1 e IEC60947-3. La corrente di funzionamento è 63A a 415VAC nelle categorie AC22A e AC23A. La tensione nominale è 500VAC 50/60Hz o 250VDC. Può essere utilizzato come dispositivo di spegnimento di emergenza. Per una facile identificazione, utilizza colori speciali stabiliti dalle norme. La maniglia rotativa rossa è progettata per offrire un'ottima manovrabilità e prestazioni elevate in caso di interruzione delle correnti. Compact INS63 è un dispositivo con isolamento frontale in classe II in conformità con la norma IEC 60664.
Caratteristiche:
| Gamma | Compact |
|---|---|
| Nome Prodotto | ComPacT INS |
| Tipo Prodotto | Interruttore di manvovra-sezionatore |
| Numero di poli | 4P |
| Tipo di rete | CA DC |
| Frequenza Di Rete | 50/60 Hz |
| Corrente nominale di impiego [Ie] | AC-22A: 63 A CA 50/60 Hz 220/240 V AC-22A: 63 A CA 50/60 Hz 380/415 V AC-22A: 63 A CA 50/60 Hz 440/480 V AC-22A: 63 A CA 50/60 Hz 500 V AC-23A: 40 A CA 50/60 Hz 500 V AC-23A: 63 A CA 50/60 Hz 220/240 V AC-23A: 63 A CA 50/60 Hz 380/415 V AC-23A: 63 A CA 50/60 Hz 440/480 V DC-22A: 63 A DC 125 V 2 poli in serie DC-23A: 63 A DC 125 V 2 poli in serie DC-22A: 63 A DC 250 V 4 poli in serie DC-23A: 63 A DC 250 V 4 poli in serie |
| Tensione nominale di isolamento [Ui] | 690 V CA 50/60 Hz |
| Tensione Nominale Di Tenuta Agli Impulsi [Uimp] | 8 kV |
| Corrente termica convenzionale in aria aperta [Ith] | 63 A a 60 °C |
| Potere di chiusura nominale in cortocircuito [Icm] | 15 kA interruttore-sezionatore singolo 500 V CA a 50/60 Hz 75 kA con interruttore di protezione circuito a monte 500 V CA a 50/60 Hz |
| Tensione nominale di impiego [Ue] | 500 V CA 50/60 Hz 250 V DC |
| Attitudine all'isolamento | Si |
| segnalazione posizione contatti | Si |
| interruzione visibile | No |
| Grado di inquinamento | 3 |
| Tipo di controllo | Manovra rotativa |
|---|---|
| Colore leva di manovra | Rosso |
| Installazione | Fisso |
| Supporto Di Montaggio | Piastra Guida DIN |
| attacchi superiori | Lato anteriore |
| attacchi inferiori | Lato anteriore |
| Sezione cavi | 1,5…50 mm² |
| potenza massima | AC-23: 15 kW a 220/240 V CA 50/60 Hz AC-23: 22 kW a 500/525 V CA 50/60 Hz AC-23: 30 kW a 380/415 V CA 50/60 Hz AC-23: 30 kW a 440 V CA 50/60 Hz |
| Servizio nominale | Ininterrotto |
| classe di servizio intermittente | Classe 120 - 60% |
| Corrente di tenuta nominale al cortocircuito [Icw] | 0,67 kA durante 20 s conforme a IEC 60947-3 1,73 kA durante 3 s conforme a IEC 60947-3 3 kA durante 1 s conforme a IEC 60947-3 0,55 kA durante 30 s conforme a IEC 60947-3 |
| Durata meccanica | 20000 cicli |
| Durata elettrica | AC-22A: 1500 cicli 220/240 V CA 50/60 Hz AC-22A: 1500 cicli 380/415 V CA 50/60 Hz AC-22A: 1500 cicli 440 V CA 50/60 Hz AC-22A: 1500 cicli 500 V CA 50/60 Hz AC-23A: 1500 cicli 220/240 V CA 50/60 Hz AC-23A: 1500 cicli 380/415 V CA 50/60 Hz AC-23A: 1500 cicli 440 V CA 50/60 Hz AC-23A: 1500 cicli 500 V CA 50/60 Hz DC-22A: 1500 cicli 250 V DC 4 poli in serie DC-23A: 1500 cicli 250 V DC 4 poli in serie |
| passo del collegamento | 18 mm |
| Altezza | 85 mm |
| Larghezza | 90 mm |
| Profondità | 62,5 mm |
| Peso Netto | 0,6 kg |
| Norme Di Riferimento | IEC 60947-1 IEC 60947-3 |
|---|---|
| Certificazioni Prodotto | CCC KEMA-KEUR |
| Grado Di Protezione IP | IP40 conforming to CEI 60529 |
| Grado Di Protezione Ik | IK07 conforme aEN 50102 |
| Temperatura Ambiente | -25…70 °C |
| Temperatura Di Stoccaggio | -50…85 °C |

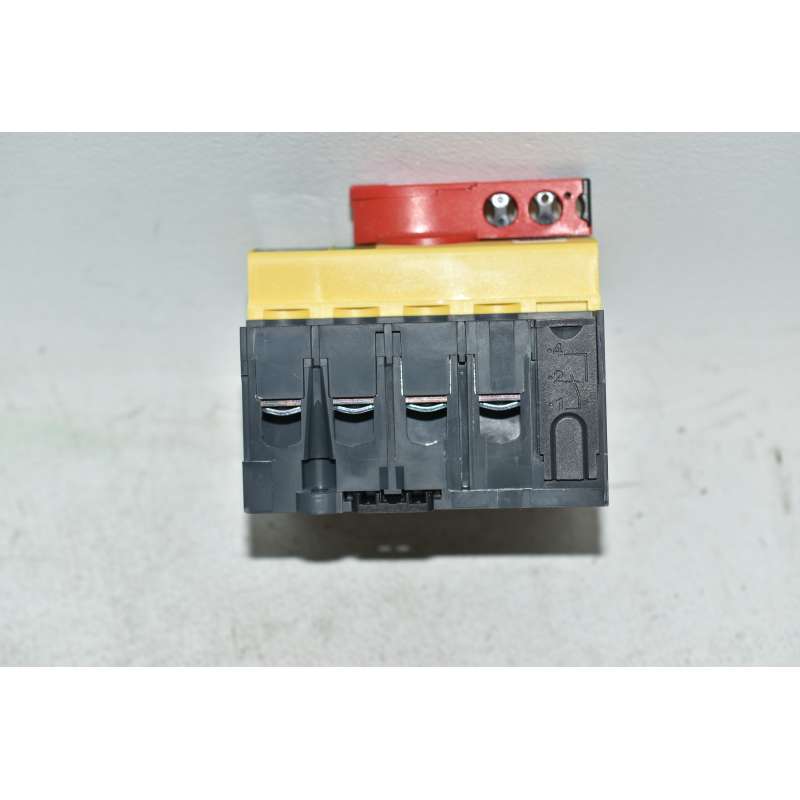

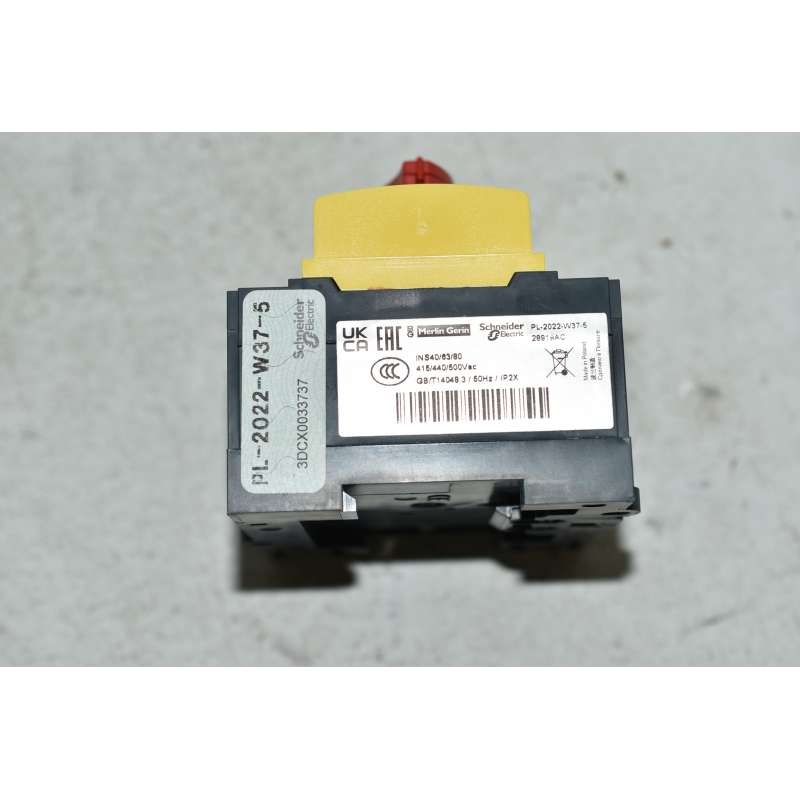

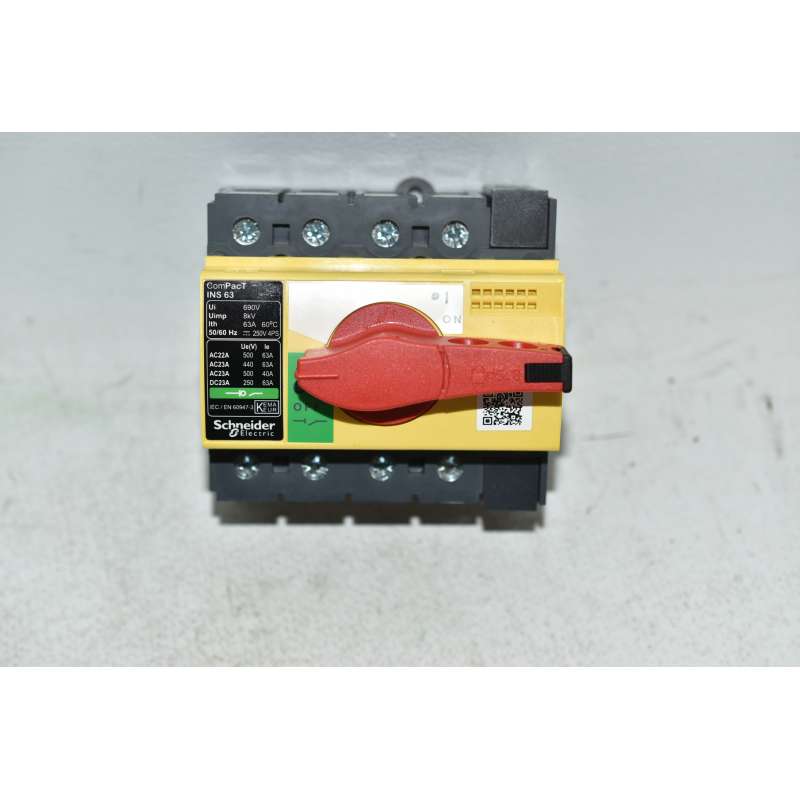

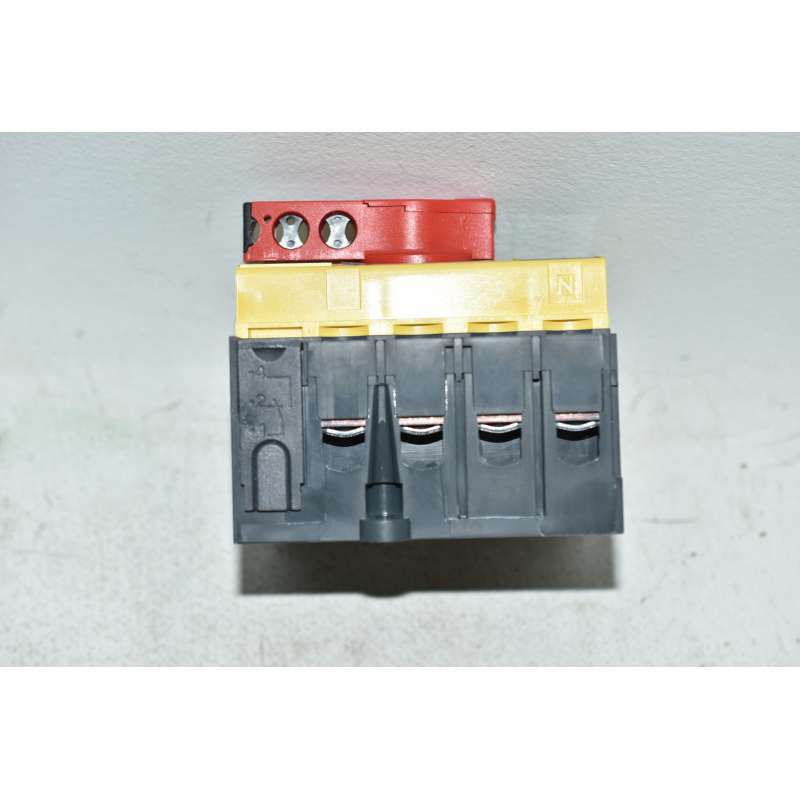

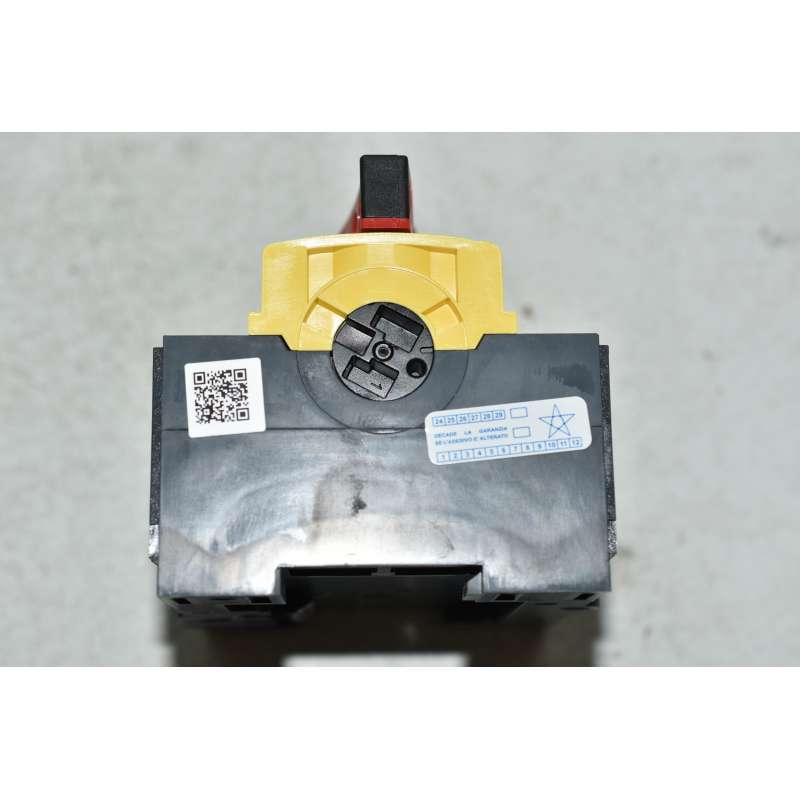

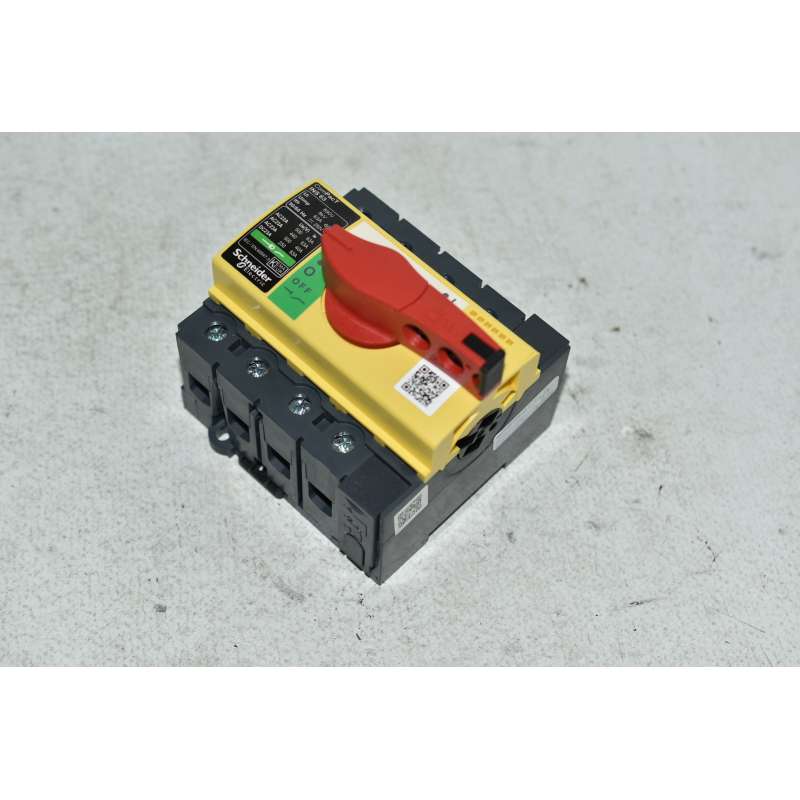

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO”
