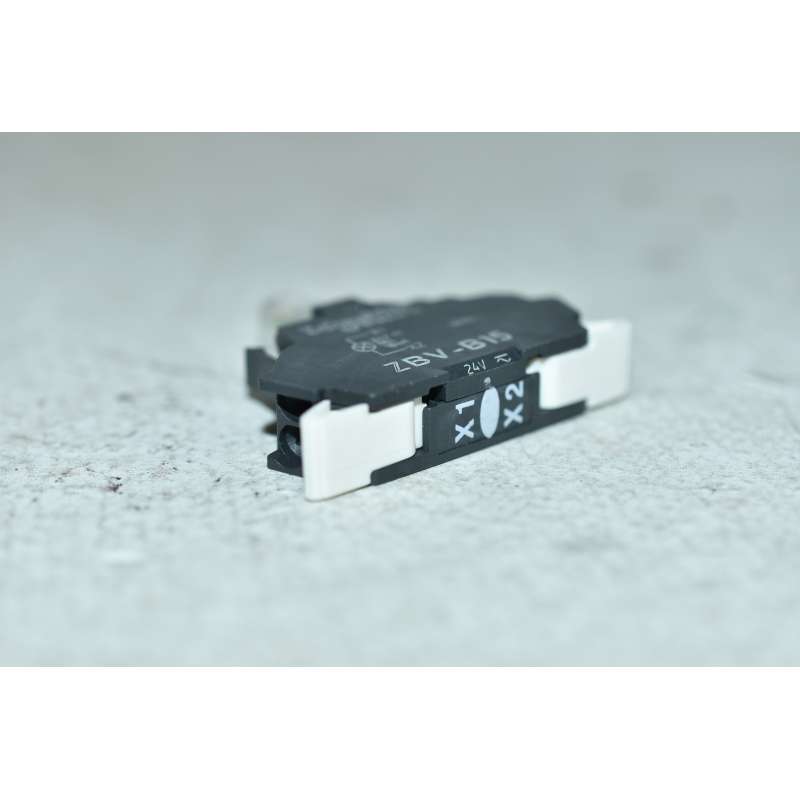

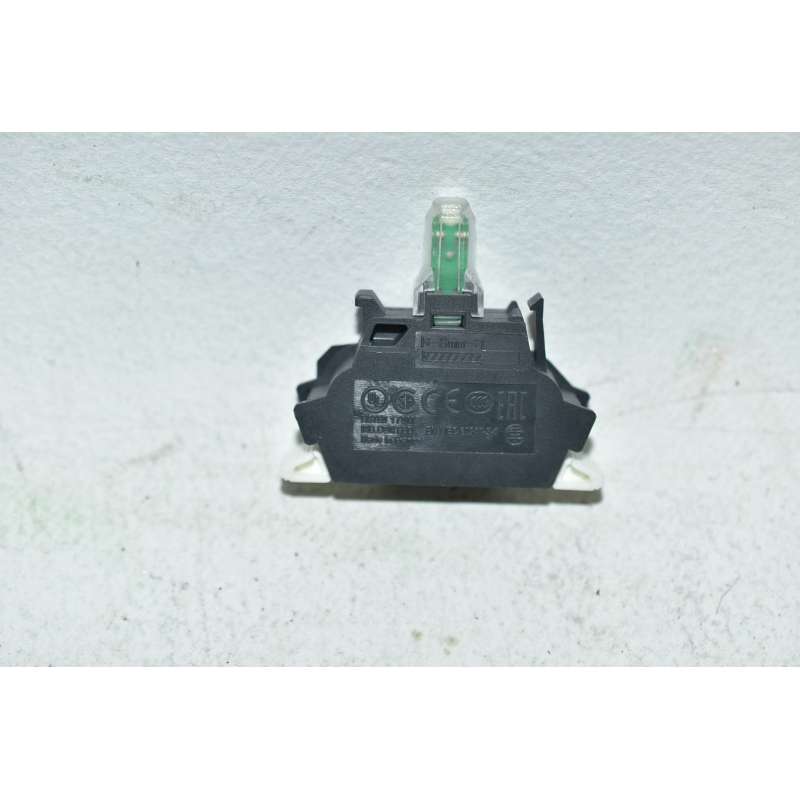

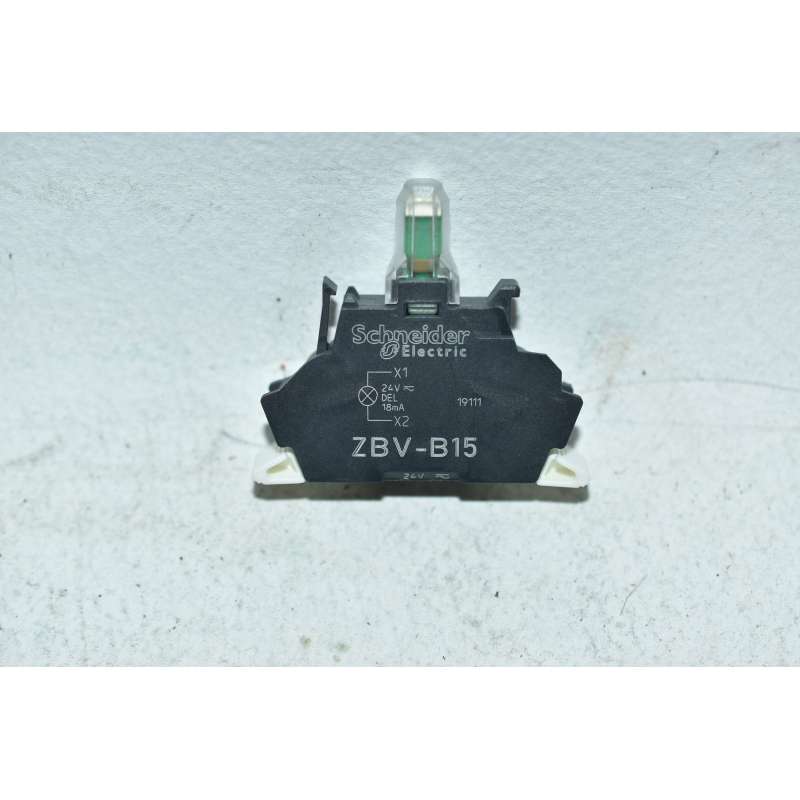

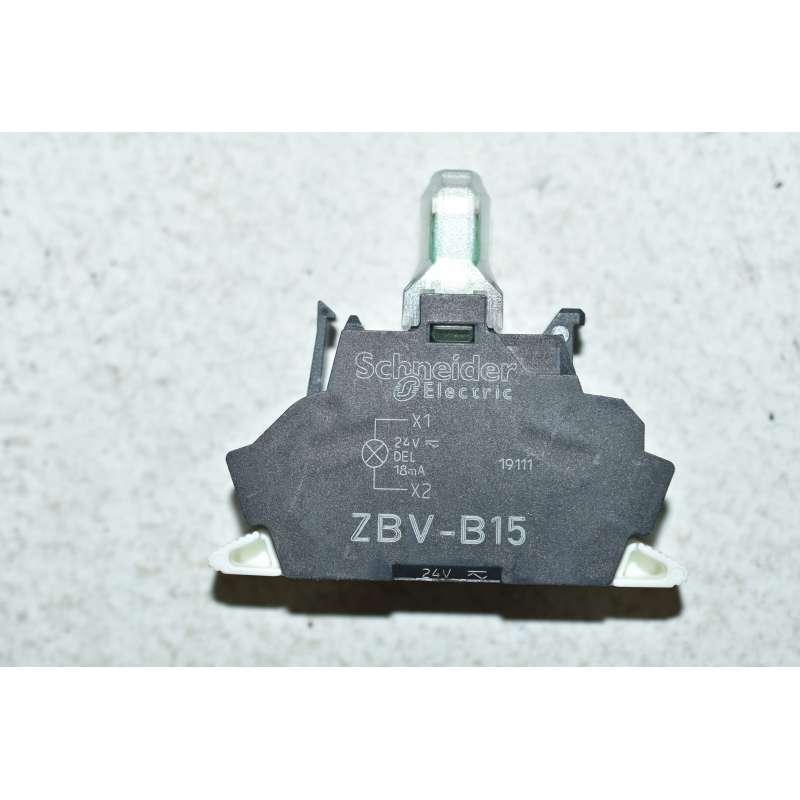

ZBVB15 Schneider Harmony HB4/HB5 Elemento luminoso Led Bianco 24 VAC/DC

Riferimento: 6461/DG4/SX/Q250

Condizione: Nuovo

3,00 € tasse incl.

200 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Contatto

ZBVB15 Schneider Harmony HB4/HB5 Elemento luminoso Led Bianco 24 VAC/DC
Questo elemento luminoso compatto bianco Harmony funziona con un LED universale. Viene fornito con 24 V CA CC e utilizza collegamenti a morsetto push-in. Ha un corpo di plastica. È compatibile con le unità Harmony XB4 e Harmony XB5. Questo blocco luminoso consente una sostituzione e una configurazione rapida e semplice delle unità di segnalazione. Si installa e si sostituisce facilmente su pulsanti illuminati o selettori compatibili mediante un montaggio a clip e si collega con semplici morsetti a innesto. Permette la distinzione visiva delle unità di segnalazione tramite l'illuminazione tramite LED universale. Protegge gli operatori dal contatto imprevisto con circuiti sotto tensione grazie al suo indice di protezione IP20. L'ampio intervallo di temperature di esercizio, da -40°C a 70°C, consente versatilità nell'utilizzo del prodotto. Questo blocco luminoso viene venduto a pezzi da 5. Harmony offre un design innovativo ed ergonomico che migliora l'affidabilità di pannelli, macchine e processi.
Caratteristiche:

Gamma Prodotto	Harmony XB4 Harmony XB5
Tipo Prodotto	Elemento luminoso
Nome Dispositivo	ZBV
Vendita quantità indivisibile	5

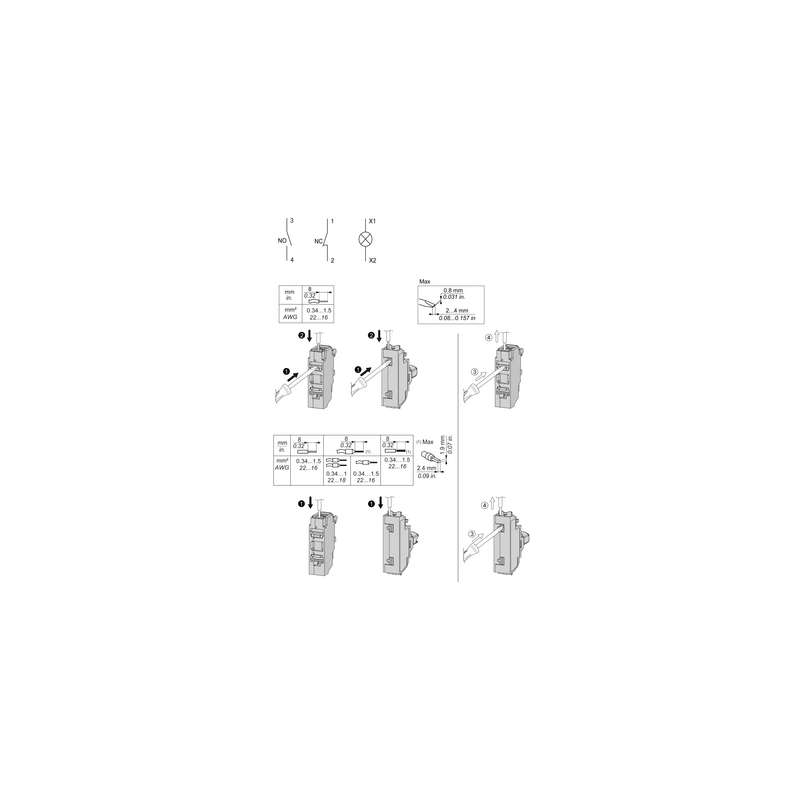

Connessioni - morsetti	Push-in, <= 2 x 1,5 mm² con puntale per cavo conforme a IEC 60947-1 Push-in, >= 1 x 0.34 mm² senza puntale per cavo conforme a IEC 60947-1
Tipo di segnalazione	Fisso
Sorgente luminosa	Universal LED
Attacco lampada	LED
Alimentazione elemento luminoso	Diretto
Colore sorgente luminosa	Bianco
Tensione nominale di alimentazione [Us]	24 V CA/CC a 50/60 Hz

Caratteristiche tecniche

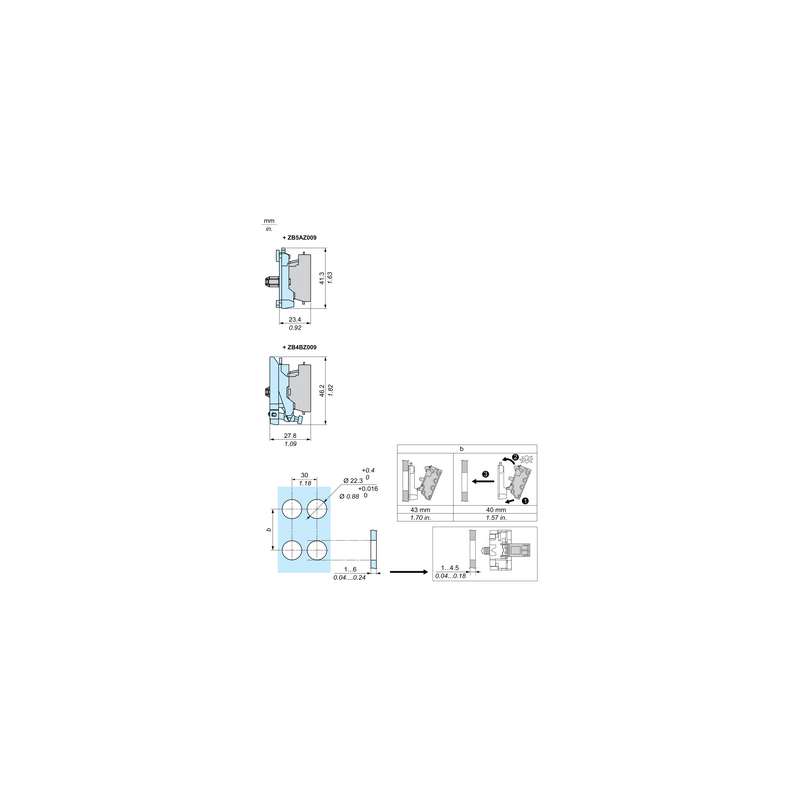

Larghezza totale CAD	35,6 mm
Altezza totale CAD	14,8 mm
Profondità totale CAD	9,8 mm
peso prodotto	0,005 kg
Limiti della tensione di alimentazione	20,4…26,4 V DC 20,4…26,4 V AC
Assorbimento [A]	15 mA
Durata vita	100000 H a tensione nominale e 25 °C
Resistenza alle sovratensioni	1 kV conforme a IEC 61000-4-5
Montaggio elementi di contatto o luminosi	Montaggio anteriore diretto sul pulsante
Presentazione del dispositivo	Prodotti base

Ambiente
Trattamento di protezione	TH
Temperatura Di Stoccaggio	-40…70 °C
Temperatura Ambiente Operativa	-40…70 °C
Grado di protezione IP	IP20 conforme a CEI 60529
Norme Di Riferimento	IEC 60947-1 IEC 60947-5-1 IEC 60947-5-4 IEC 60947-5-5 UL 60947-1 UL 60947-5-1 UL 60947-5-5 UL 1059 UL 486E CSA C22.2 No 60947-1 CSA C22.2 No 60947-5-1 CSA C22.2 No 158 CSA C22.2 No 65 IACS E10
Certificazioni Prodotto	EAC IECEE CB Scheme CCC UL CSA
Resistenza ai transitori rapidi	2 kV conforme a IEC 61000-4-4
Resistenza ai campi elettromagnetici	10 V/m conforme a IEC 61000-4-3
Resistenza alle scariche elettrostatiche	4 kV sul contatto (su parti metalliche) conforme a IEC 61000-4-2 8 kV in aria libera (nelle parti isolanti) conforme a IEC 61000-4-2
Emissione elettromagnetica	Classe B conforme a IEC 55011
Tensione Alimentazione Nominale [Us]	24 V
