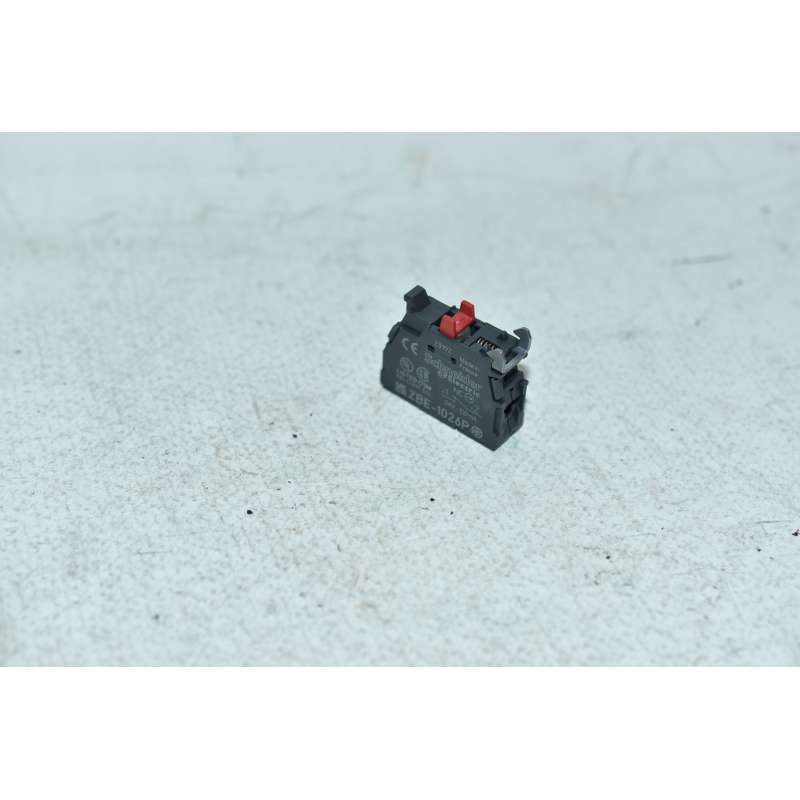

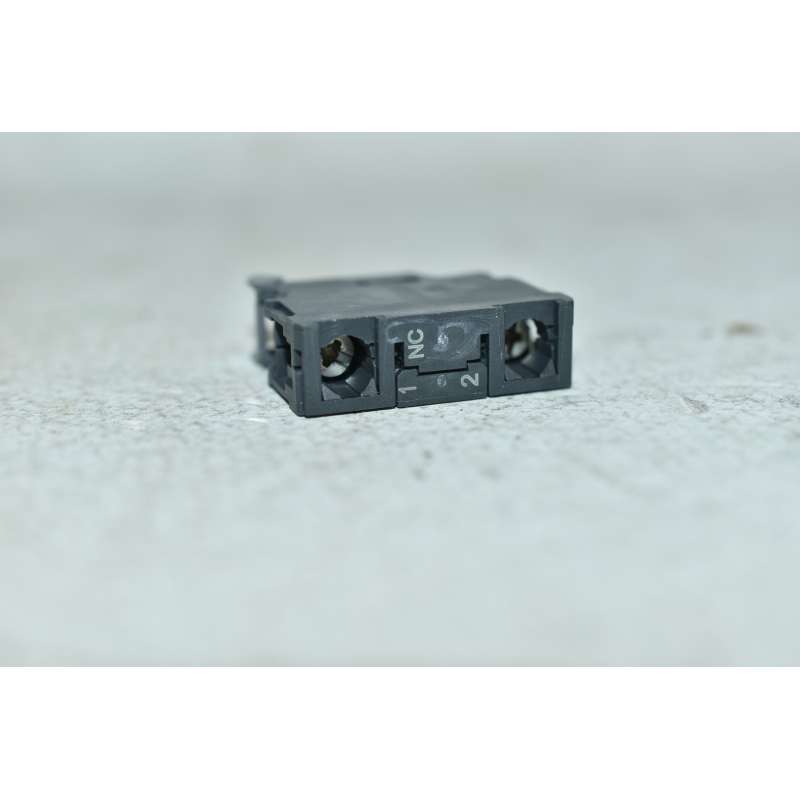

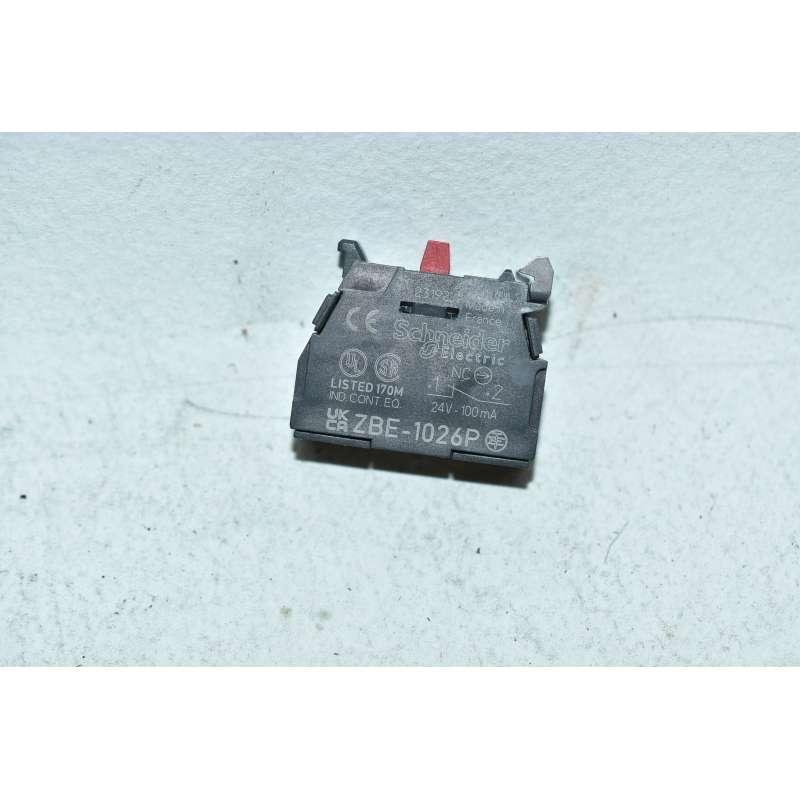

ZBE1026P Schneider Harmony Elemento di Contatto 1NC Dorato Protetto

Riferimento: 6459/Arm 10/7/Q10

Condizione: Nuovo

5,00 € tasse incl.

10 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Contatto

ZBE1026P Schneider Harmony Elemento di Contatto 1NC Dorato Protetto contro le polveri
L'elemento di contatto singolo Harmony XB4 di Schneider Electric per i contatti di commutazione a bassa potenza e gli ambienti polverosi utilizza morsetti a vite. Ha 1 contatto NC e una ghiera metallica cromata. È compatibile con le unità di controllo e segnalazione Harmony XB4 e XB5. Questo elemento di contatto, utilizzato per contatti di commutazione a bassa potenza, consente la sostituzione e la configurazione rapide e semplici di prodotti specifici di comando e segnalazione. Può essere facilmente installato e sostituito sulle unità di comando e segnalazione XB4 e XB5 e si collega ai circuiti di comando tramite semplici collegamenti a vite. È ideale per ambienti polverosi e contribuisce a proteggere gli operatori da contatti accidentali con circuiti sotto tensione grazie al suo grado di protezione IP69K.
Caratteristiche:

Gamma Prodotto	Harmony XB4 Harmony XB5
Tipo Prodotto	Elemento contatti
Nome Dispositivo	ZBE
Vendita quantità indivisibile	5
Grado di protezione IP	IP5x
Funzionamento dei contatti	Ad apertura lenta
Tipo blocco contatti	Singolo
uso contatti	Contatti di commutazione a bassa tensione
Connessioni - morsetti	Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a IEC 60947-1 Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità del cavo conforme a IEC 60947-1

Caratteristiche tecniche
peso prodotto	0,012 kg
composizione e tipo di contatti	1 NC
Apertura positiva	Con conforme a IEC 60947-5-1 appendice K
Corsa di funzionamento	1,5 mm (NC con modifica dello stato elettrico) 4,3 mm (corsa totale)
forza di funzionamento	2 N NC con modifica dello stato elettrico
Durata meccanica	10000000 cicli
Coppia di serraggio	0,8…1,2 Nm conforme a IEC 60947-1
Forma della testa (vite)	Testa a croce compatibile con pozidriv No 1 cacciavite Scanalato compatibile con piatto Ø 4 mm cacciavite Scanalato compatibile con piatto Ø 5,5 mm cacciavite
Materiale contatti	Contatti (Ag/Ni/Au) placcati oro
Protezione contro i cortocircuiti	10 A fusibile cartuccia tipo gG conforme a IEC 60947-5-1
Corrente termica convenzionale in aria [Ith]	10 A conforme a IEC 60947-5-1
Tensione nominale di isolamento [Ui]	600 V (grado di inquinamento 3) conforme a IEC 60947-1
Tensione nominale di tenuta agli impulsi [Uimp]	6 kV conforme a IEC 60947-1
Corrente nominale di impiego [Ie]	3 A a 240 V, AC-15, A600 conforme a IEC 60947-5-1 6 A a 120 V, AC-15, A600 conforme a IEC 60947-5-1 0,1 A a 600 V, DC-13, Q600 conforme a IEC 60947-5-1 0,27 A a 250 V, DC-13, Q600 conforme a IEC 60947-5-1 0,55 A a 125 V, DC-13, Q600 conforme a IEC 60947-5-1 1,2 A a 600 V, AC-15, A600 conforme a IEC 60947-5-1
Durata elettrica	1000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
Montaggio elementi di contatto o luminosi	Montaggio anteriore diretto sul pulsante
Codice di composizione elettrico	C9 3) M5 2) M9 2)

Ambiente
Trattamento di protezione	TH
Temperatura Di Stoccaggio	-40…70 °C
Temperatura Ambiente Operativa	-40…70 °C
Norme Di Riferimento	CSA C22.2 No 14 UL 508 IEC 60947-5-1 IEC 60947-5-4 IEC 60947-1 JIS C8201-5-1 JIS C8201-1
Certificazioni Prodotto	UL LROS (Lloyds Register of shipping) CCC CSA GOST BV DNV
Resistenza alle vibrazioni	5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
Resistenza agli urti	30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
