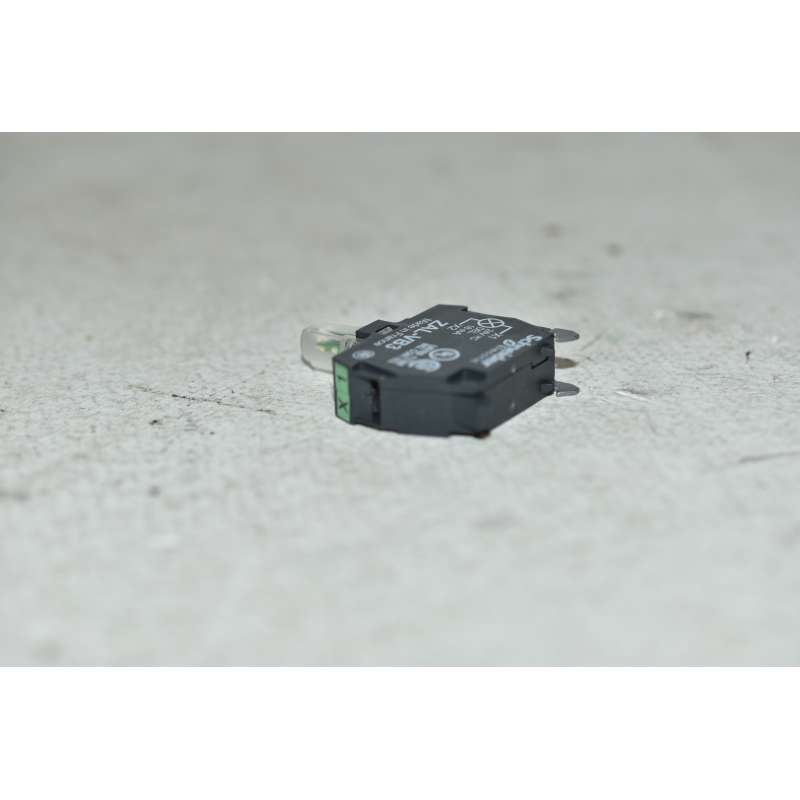

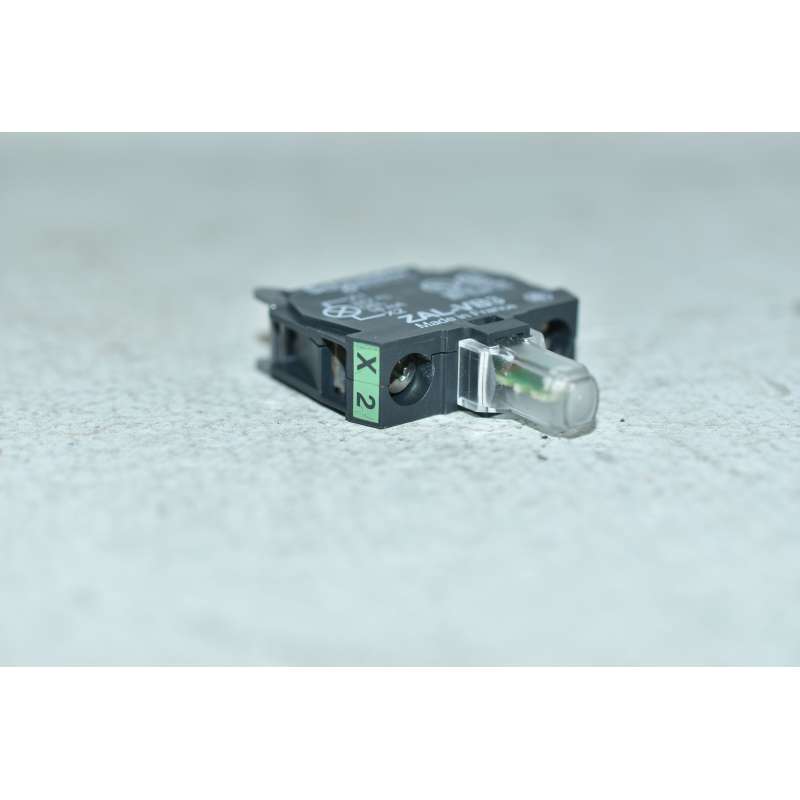

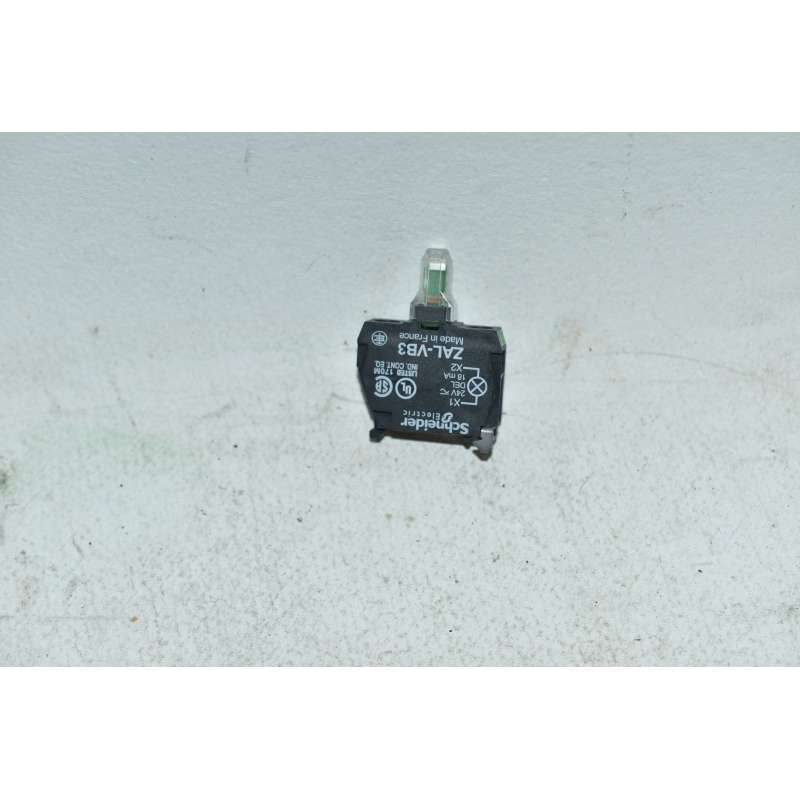

ZALVB3 Schneider Harmony Elemento luminoso Led Verde 24 Volt

Riferimento: 6456/Arm 10/7/Q0

Condizione: Nuovo

4,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Contatto

ZALVB3 Schneider Harmony Elemento luminoso Led Verde 24 Volt
L' elemento luminoso verde Harmony XAL di Schneider Electric con LED integrato è alimentato a 24 V AC/DC. Utilizza morsetti a vite e montaggio posteriore. È compatibile con le unità di comando e segnalazione Harmony XB5 da 22 mm. Questo elemento luminoso con LED integrato permette di sostituire e configurare facilmente e rapidamente le unità di segnalazione. Può essere facilmente installato e sostituito su unità di selezione o pulsanti luminosi compatibili tramite il gruppo ad aggancio e collegato con semplici collegamenti a vite. Permette di distinguere visivamente le unità di segnalazione attraverso l'illuminazione a LED integrato. Protegge gli operatori dai contatti accidentali con circuiti sotto tensione grazie al suo grado di protezione IP20.
Caratteristiche:

Gamma Prodotto	Harmony XAL
Tipo Prodotto	Elemento luminoso
Nome Dispositivo	ZALV
Applicazione Prodotto	Per unità di comando e segnalazione XB5 Ø 22 mm
Montaggio elementi di contatto o luminosi	Montaggio posteriore su fondo della pulsantiera
Vendita quantità indivisibile	5
Colore sorgente luminosa	Verde
Tensione nominale di alimentazione [Us]	24 V CA/CC

Caratteristiche tecniche
Stile Assemblaggio	Per montaggio cliente
peso prodotto	0,015 kg
Connessioni - morsetti	Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a EN/IEC 60947-1 Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità del cavo conforme a EN/IEC 60947-1
Coppia di serraggio	0,8…1,2 Nm conforme a EN 60947-1
Forma della testa (vite)	Testa a croce compatibile con Philips no 1 cacciavite Testa a croce compatibile con pozidriv No 1 cacciavite Scanalato compatibile con piatto Ø 4 mm cacciavite Scanalato compatibile con piatto Ø 5,5 mm cacciavite
Tensione nominale di isolamento [Ui]	250 V (grado di inquinamento 3) conforme a EN/IEC 60947-1
Tensione nominale di tenuta agli impulsi [Uimp]	4 kV conforme a EN/IEC 60947-1
Tipo di segnalazione	Fisso
Sorgente luminosa	LED integrato e protetto
Limiti della tensione di alimentazione	19,2…30 V DC 21,6…26,4 V AC
Assorbimento [A]	18 mA
Durata vita	100000 H a tensione nominale e 25 °C
Resistenza alle sovratensioni	1 kV conforme a IEC 61000-5-1
Alimentazione elemento luminoso	Diretto
Attacco lampada	LED
Codice di composizione elettrico	MR1 PR1

Ambiente
Trattamento di protezione	TH
Temperatura Di Stoccaggio	-40…70 °C
Temperatura Ambiente Operativa	-40…70 °C
Grado di protezione IP	IP20 conforme a CEI 60529
Norme Di Riferimento	UL 508 EN/IEC 60947-5-5 JIS C8201-5-1 EN/IEC 60947-5-1 CSA C22.2 No 14 EN/IEC 60947-5-4 EN/IEC 60947-1 JIS C8201-1
Certificazioni Prodotto	CSA UL listed / CSA
Resistenza alle vibrazioni	5 gn (f= 12…500 Hz) conforming to IEC 60068-2-6
Resistenza agli urti	30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a EN/IEC 60068-2-27 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a EN/IEC 60068-2-27
Resistenza ai transitori rapidi	2 kV conforme a IEC 61000-4-4
Resistenza ai campi elettromagnetici	10 V/m conforme a IEC 61000-4-3
Resistenza alle scariche elettrostatiche	6 kV sul contatto (su parti metalliche) conforme a IEC 61000-4-2 8 kV in aria libera (nelle parti isolanti) conforme a IEC 61000-4-2
Emissione elettromagnetica	Classe B conforme a IEC 55011
