LC1D323F7 Schneider Contattore 3 poli AC3 440V 32 Amp 110 VAC

Riferimento: 6365/DD4/SX/Q1

Condizione: Nuovo (Altro)

50,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Contatore

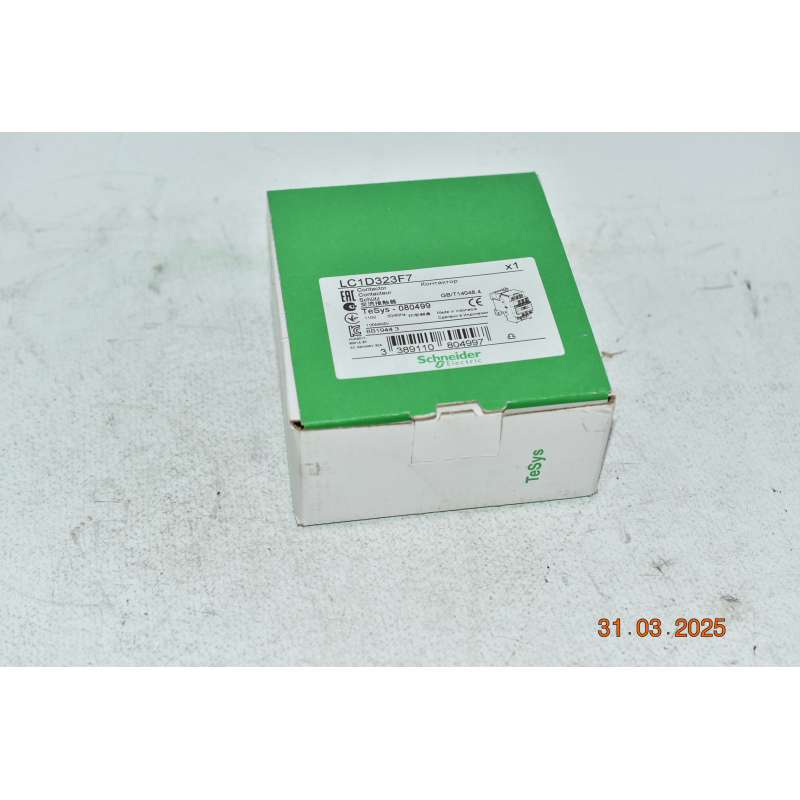

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

LC1D323F7 Schneider Contattore 3 poli AC3 440V 32 Amp 110 VAC
LC1D323F7 è un contattore TeSys D a 3 poli di Schneider Electric per applicazioni motore fino a 15 kW a 400 V. Fornisce una bobina CA da 110 V 50/60 Hz, contatti ausiliari integrati 1NA+1NC (contatto a specchio NC) e collegamento mediante morsetti a molla. Compatto, con montaggio su guida DIN, garantisce elevata affidabilità e durabilità. Disponibile in tutto il mondo, è certificato per più standard (IEC, UL, CSA, CCC, EAC, Marine). (RoHs/Reach).
Caratteristiche:

Gamma Prodotto	TeSys Deca
Tipo Prodotto	Contattore
Nome Dispositivo	LC1D
Applicazione contattore	Carico resistivo Comando motore
Categoria di utilizzazione	AC-4 AC-1 AC-3 AC-3e
Numero di poli	3F
Tensione nominale di impiego [Ue]	<= 690 V CA 25...400 Hz circuito di potenza: <= 300 V DC circuito di potenza:
Corrente nominale di impiego [Ie]	32 A (at <60 °C) at <= 440 V CA AC-3 for circuito di potenza 50 A (at <60 °C) at <= 440 V CA AC-1 for circuito di potenza 32 A (at <60 °C) at <= 440 V CA AC-3e for circuito di potenza
[Uc] control circuit voltage	110 V CA 50/60 Hz

Caratteristiche tecniche
Potenza motore [kW]	7,5 kW at 220...230 V CA 50/60 Hz (AC-3) 15 kW at 380...400 V CA 50/60 Hz (AC-3) 15 kW at 415...440 V CA 50/60 Hz (AC-3) 18,5 kW at 500 V CA 50/60 Hz (AC-3) 18,5 kW at 660...690 V CA 50/60 Hz (AC-3) 7,5 kW at 400 V CA 50/60 Hz (AC-4) 7,5 kW at 220...230 V CA 50/60 Hz (AC-3e) 15 kW at 380...400 V CA 50/60 Hz (AC-3e) 15 kW at 415...440 V CA 50/60 Hz (AC-3e) 18,5 kW at 500 V CA 50/60 Hz (AC-3e) 18,5 kW at 660...690 V CA 50/60 Hz (AC-3e)
potenza motore in hp	2 hp at 115 V CA 50/60 Hz for 1 fase motors 5 hp at 230/240 V CA 50/60 Hz for 1 fase motors 10 hp at 200/208 V CA 50/60 Hz for 3 fasi motors 10 hp at 230/240 V CA 50/60 Hz for 3 fasi motors 20 hp at 460/480 V CA 50/60 Hz for 3 fasi motors 25 hp at 575/600 V CA 50/60 Hz for 3 fasi motors
Codice compatibilità	LC1D
Composizione contatto polo	3 NO
copertura di protezione	Con
Corrente termica convenzionale in aria aperta [Ith]	10 A (at 60 °C) for circuito segnalazione 50 A (at 60 °C) for circuito di potenza
Potere di chiusura nominale Irms	140 A CA for circuito segnalazione conforming to IEC 60947-5-1 250 A DC for circuito segnalazione conforming to IEC 60947-5-1 550 A at 440 V for circuito di potenza conforming to IEC 60947
capacità di interruzione nominale	550 A at 440 V for circuito di potenza conforming to IEC 60947
Corrente nominale ammissibile di breve durata [Icw]	260 A 40 °C - 10 s for circuito di potenza 430 A 40 °C - 1 s for circuito di potenza 60 A 40 °C - 10 min for circuito di potenza 138 A 40 °C - 1 min for circuito di potenza 100 A - 1 s for circuito segnalazione 120 A - 500 ms for circuito segnalazione 140 A - 100 ms for circuito segnalazione
Calibro del fusibile associato	10 A gG for circuito segnalazione conforming to IEC 60947-5-1 63 A gG at <= 690 V coordination Tipo 1 for circuito di potenza 63 A gG at <= 690 V coordination Tipo 2 for circuito di potenza
impedenza media	2 mOhm - Ith 50 A 50 Hz for circuito di potenza
dissipazione di potenza per polo	2 W AC-3 5 W AC-1 2 W AC-3e
Tensione nominale di isolamento [Ui]	690 V conforme a IEC 60947-4-1 circuito di potenza:600 V CSA certificato circuito di potenza:600 V UL certificato circuito di potenza:690 V conforme a IEC 60947-1 circuito segnalazione:600 V CSA certificato circuito segnalazione:600 V UL certificato circuito segnalazione:
Categoria di sovratensione	III
Grado di inquinamento	3
Tensione nominale di tenuta agli impulsi [Uimp]	6 kV conforme a IEC 60947
Livello di affidabilità sicurezza	B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1
Durata meccanica	15 Mcicli
durata elettrica	1,65 Mcicli 32 A AC-3 a Ue <= 440 V 1,4 Mcicli 50 A AC-1 a Ue <= 440 V 1,65 Mcicli 32 A AC-3e a Ue <= 440 V
tipo circuito di controllo	CA a 50/60 Hz
tecnologia bobina	Senza modulo soppressore integrato
limiti tensione circuito di controllo	0,3...0,6 Uc (-40…70 °C):diseccitazione CA 50/60 Hz 0,8...1,1 Uc (-40…60 °C):operativo CA 50 Hz 0.85...1.1 Uc (-40…60 °C):operativo CA 60 Hz 1...1.1 Uc (60…70 °C):operativo CA 50/60 Hz
potenza di spunto in VA	70 VA 60 Hz cos phi 0,75 (at 20 °C) 70 VA 50 Hz cos phi 0,75 (at 20 °C)
assorbimento potenza di mantenimento VA	7,5 VA 60 Hz cos phi 0,3 (at 20 °C) 7 VA 50 Hz cos phi 0,3 (at 20 °C)
dissipazione di calore	2…3 W at 50/60 Hz
tempo di funzionamento	12...22 ms chiusura 4...19 ms apertura
Maximum operating rate	3600 cicli/h at 60 °C
Connessioni / Morsetti	Circuito di controllo: terminali a molla 1 2,5 mm² - cable stiffness: flessibile senza estremità del cavo Circuito di controllo: terminali a molla 2 2,5 mm² - cable stiffness: flessibile senza estremità del cavo Circuito di potenza: terminali a molla 1 4 mm² - cable stiffness: flessibile senza estremità del cavo Circuito di potenza: terminali a molla 2 4 mm² - cable stiffness: flessibile senza estremità del cavo
coppia di serraggio	Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2 Circuito di potenza: 2,5 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2
Composizione contatto ausiliario	1 NO + 1 NC
tipo contatti ausiliari	tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1 tipo contatto a specchio 1 NC conforme a IEC 60947-4-1
Frequenza circ. segnalazione	25...400 Hz
Tensione minima di commutazione	17 V for circuito segnalazione
Corrente minima di commutazione	5 mA for circuito segnalazione
Resistenza di isolamento	> 10 MOhm for circuito segnalazione
Tempo di non sovrapposizione	1,5 ms alla disattivazione tra contatto NC e NO 1,5 ms all'attivazione tra contatto NC e NO
Supporto Di Montaggio	Piastra Rail

Ambiente
norme di riferimento	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ CSA C22.2 No 60947-4-1
Certificazioni Prodotto	UL CCC CSA Marina UKCA EAC Schema CB
grado di protezione IP	IP20 Lato frontale conforme a CEI 60529
Trattamento di protezione	TH conforme a IEC 60068-2-30
tenuta climatica	conforme a IACS E10 esposizione al calore umido conforme a IEC 60947-1 Annex Q category D esposizione al calore umido
temperatura ammessa vicino al dispositivo	-40…60 °C 60…70 °C con declassamento
Altitudine di funzionamento	0...3000 m
Resistenza Al Fuoco	850 °C conforme a IEC 60695-2-1
Tenuta Al Fuoco	V1 conforme a UL 94
robustezza meccanica	Vibrazioni contattore aperto (2 Gn, 5...300 Hz) Vibrazioni contattore chiuso (4 Gn, 5...300 Hz) Urti contattore chiuso (15 Gn per 11 ms) Urti contattore aperto (8 Gn per 11 ms)
Altezza	99 mm
Larghezza	45 mm
Profondità	92 mm
Peso Netto	0,375 kg

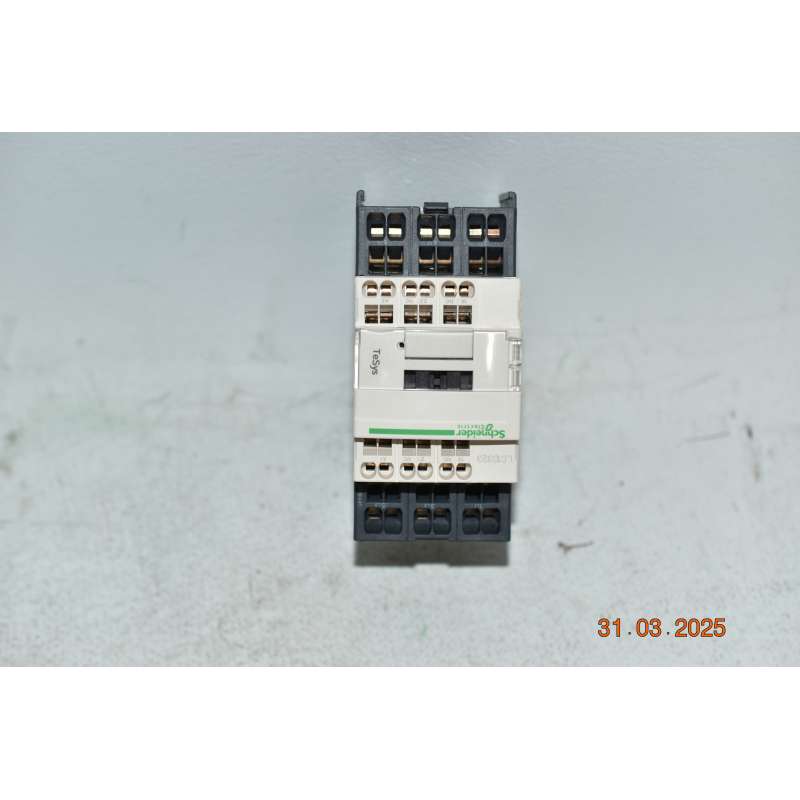

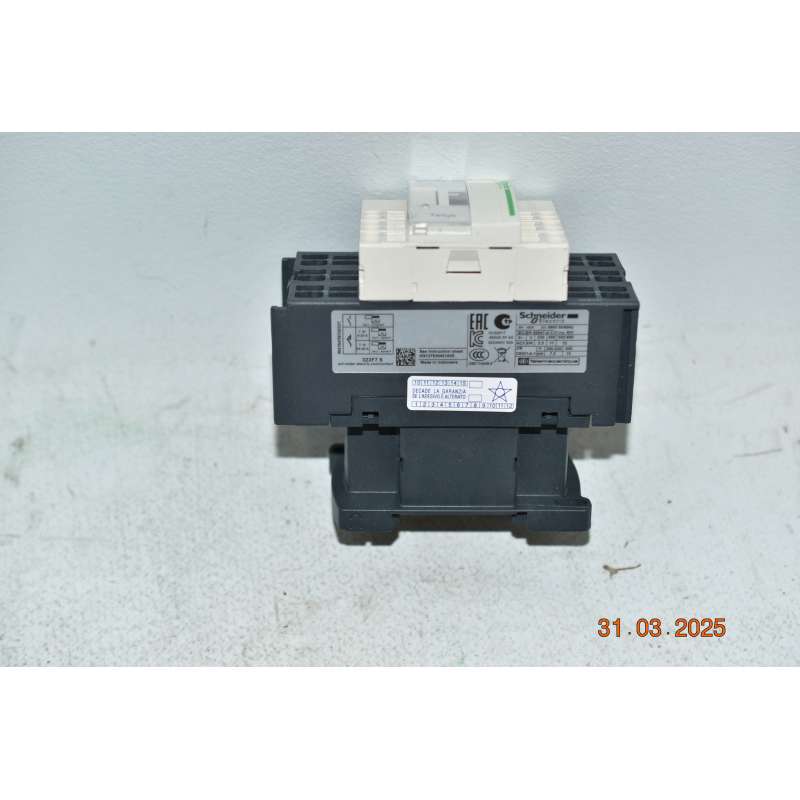

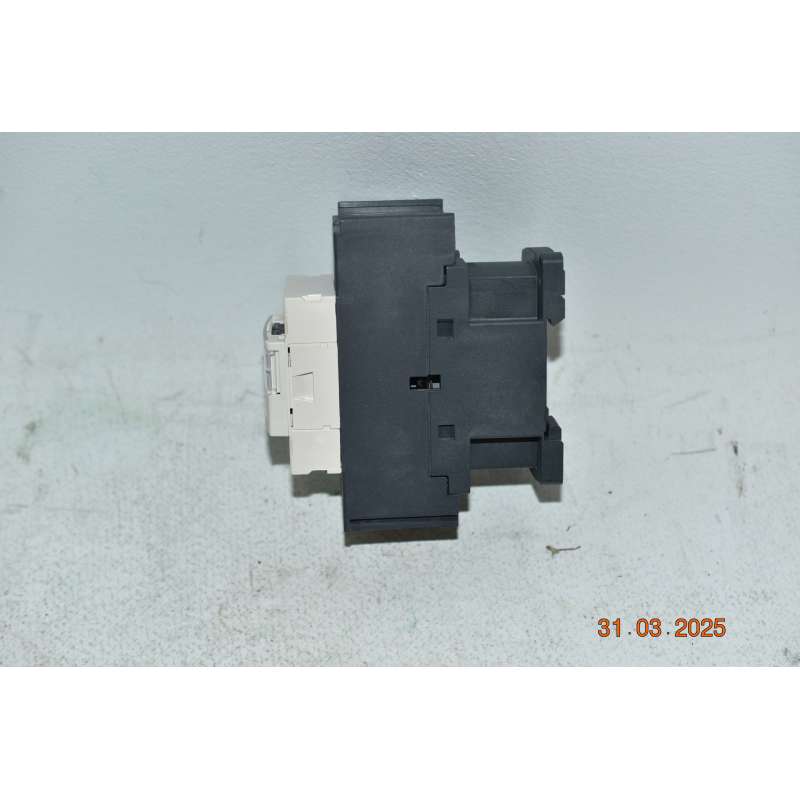

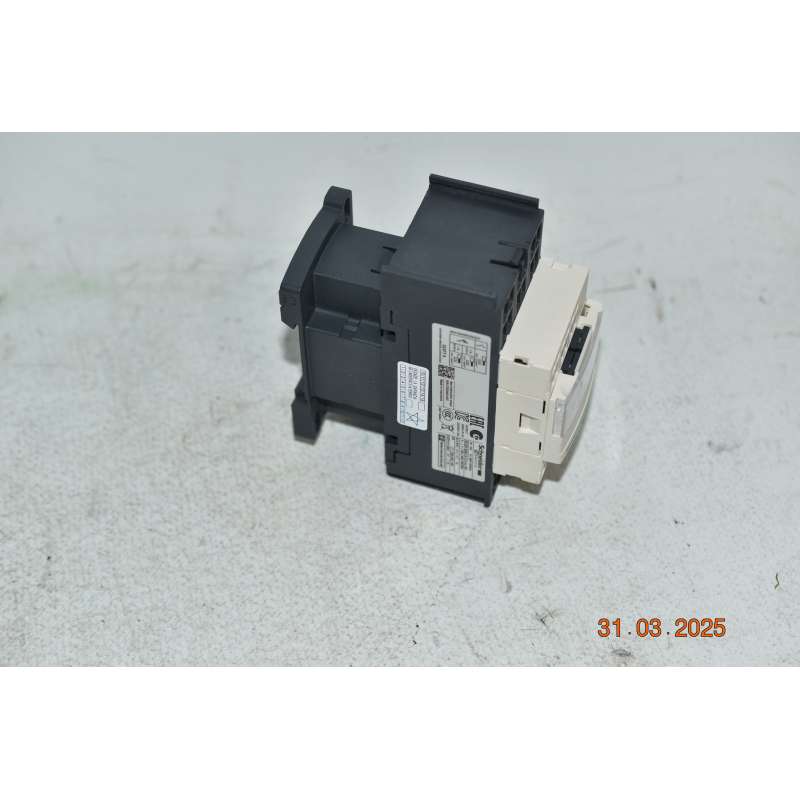

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
