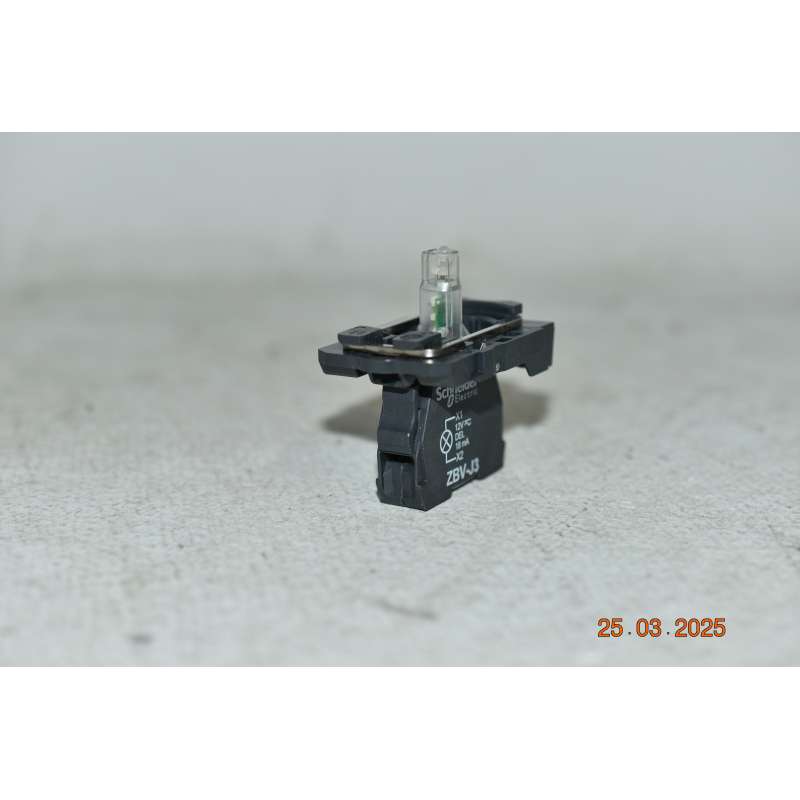

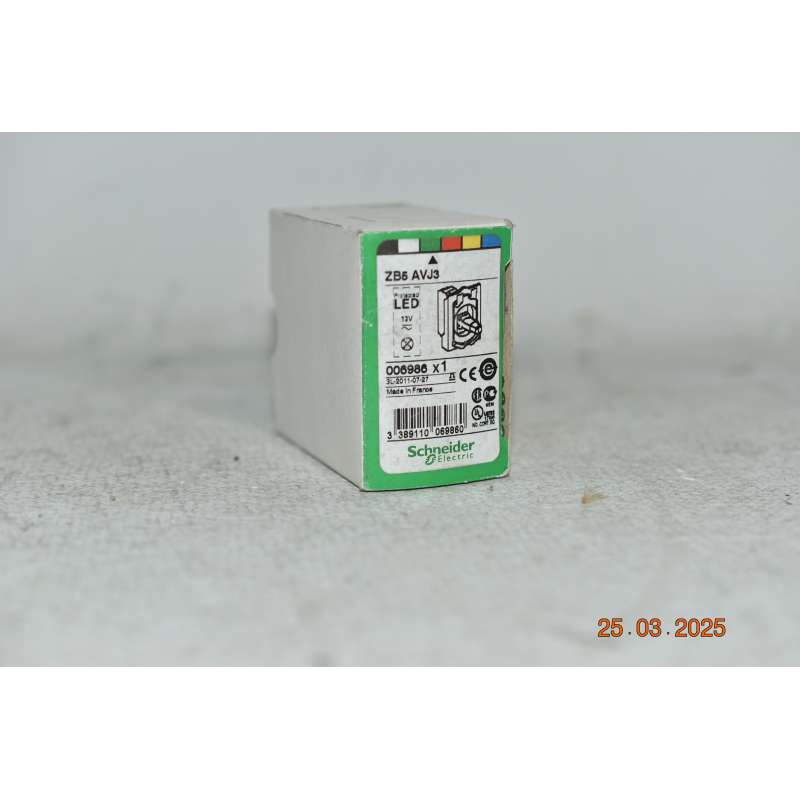

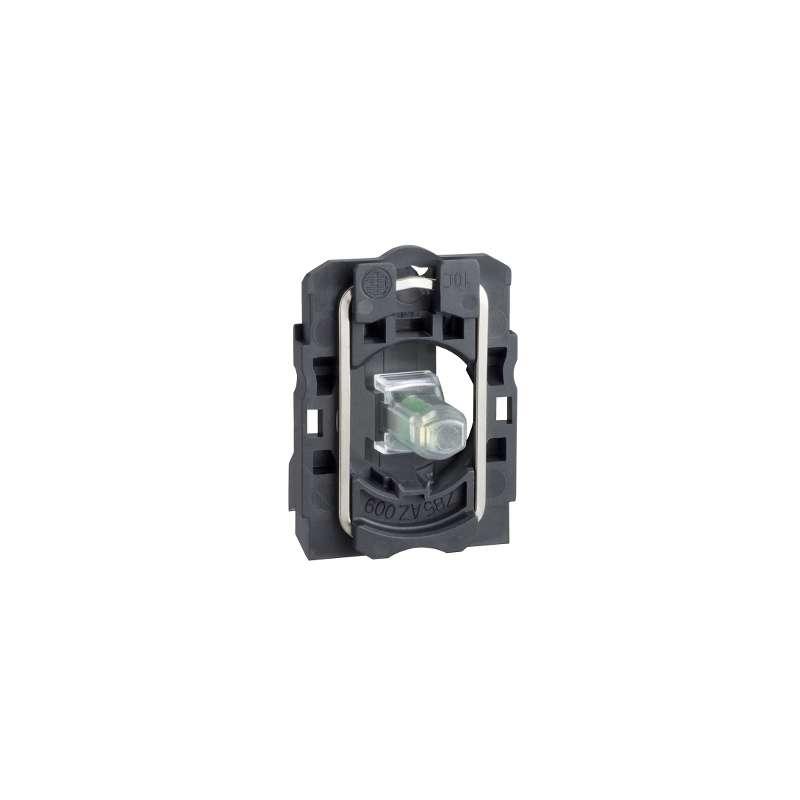

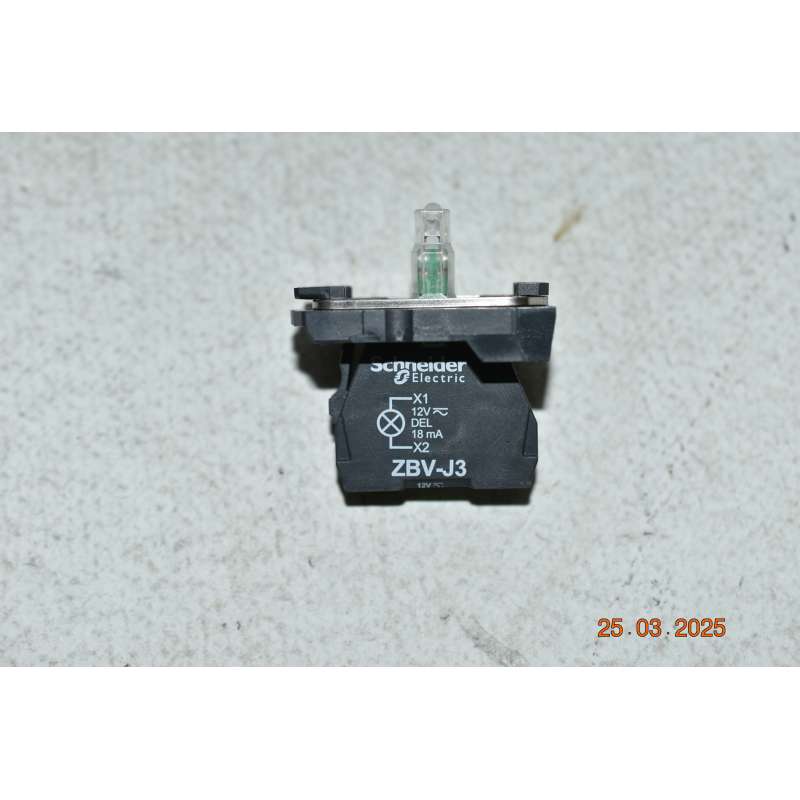

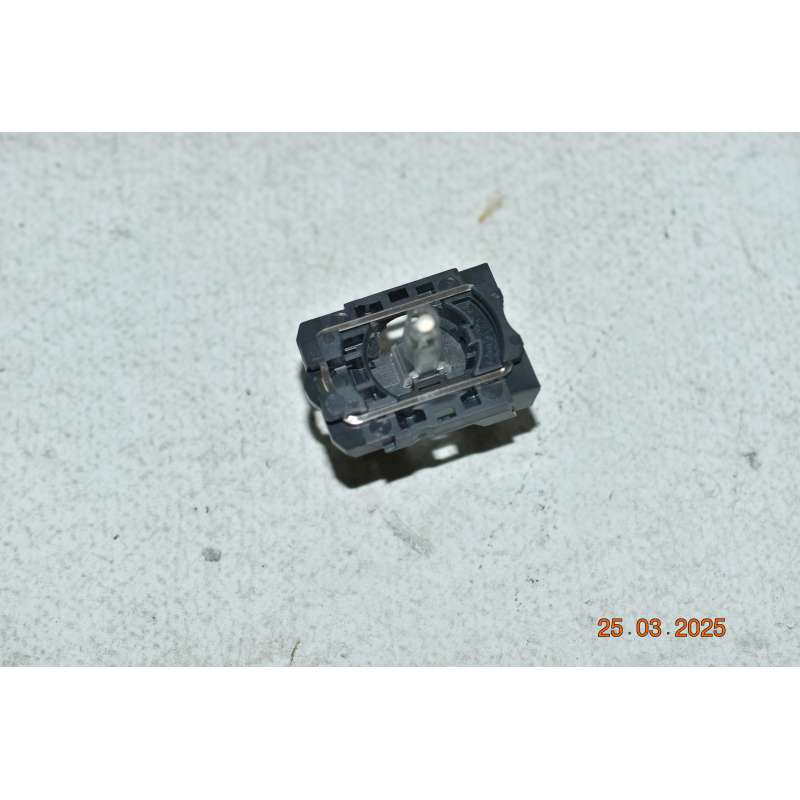

ZB5AVJ3 Schneider Corpo per Lampada Spia LED Integrato Verde 12 Volt AC/DC

Riferimento: 6347/DE4/SX/Q30

Condizione: Nuovo

5,00 € tasse incl.

30 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Marca	Schneider Electric

ZB5AVJ3 Schneider Corpo per Lampada Spia LED Integrato Verde 12 Volt AC/DC
L'elemento luminoso Schneider Electric Harmony XB5 con base di fissaggio funziona con un LED integrato. È alimentato a 12 Vca/cc e utilizza morsetti a vite. Ha un corpo in plastica ed è compatibile con le lampade spia Harmony XB5. Questo elemento luminoso permette di sostituire e configurare facilmente e rapidamente le unità di segnalazione. Può essere facilmente installato e sostituito su unità di selezione o pulsanti luminosi compatibili tramite montaggio a scatto e collegato con semplici collegamenti a vite. Permette di distinguere visivamente le unità di segnalazione attraverso l'illuminazione a LED integrato. Protegge gli operatori dai contatti accidentali con circuiti sotto tensione grazie al suo grado di protezione IP20.
Caratteristiche

Presentazione
Gamma Prodotto	Harmony XB5
Tipo Prodotto	Montaggio corpo completo/elemento luminoso
Nome Dispositivo	ZB5
materiale base di fissaggio	Plastica
Vendita quantità indivisibile	1
Connessioni - morsetti	Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a EN 60947-1 Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità del cavo conforme a EN 60947-1
Sorgente luminosa	LED integrato
Attacco lampada	LED
Colore sorgente luminosa	Verde

Caratteristiche tecniche
Larghezza totale CAD	30 mm
Altezza totale CAD	42 mm
Profondità totale CAD	32 mm
Descrizione morsetti ISO n°1	(X1-X2)PL
Peso Netto	0,022 kg
Coppia di serraggio	0,8…1,2 Nm conforme a EN 60947-1
Forma della testa (vite)	Testa a croce compatibile con Philips no 1 cacciavite Testa a croce compatibile con pozidriv No 1 cacciavite Scanalato compatibile con piatto Ø 4 mm cacciavite Scanalato compatibile con piatto Ø 5,5 mm cacciavite
Tensione nominale di isolamento [Ui]	600 V (grado di inquinamento 3) conforme a EN 60947-1
Tensione nominale di tenuta agli impulsi [Uimp]	6 kV conforme a EN 60947-1
Tipo di segnalazione	Fisso
Tensione nominale di alimentazione [Us]	12 V CA/CC a 50/60 Hz
Limiti della tensione di alimentazione	10…15 V DC 10,2…13,8 V AC
Assorbimento [A]	18 mA
Durata vita	100000 H a tensione nominale e 25 °C
Resistenza alle sovratensioni	1 kV conforme a IEC 61000-4-5
Presentazione del dispositivo	Basic sub-assemblies

Ambiente
Trattamento di protezione	TH
Temperatura Di Stoccaggio	-40…70 °C
Temperatura Ambiente Operativa	-40…70 °C
Classe di protezione contro le scariche elettriche	Classe II conforme a IEC 60536
Norme Di Riferimento	EN/IEC 60947-1 CSA C22.2 No 14 UL 508 EN/IEC 60947-5-1 EN/IEC 60947-5-4 JIS C8201-5-1 JIS C8201-1
Certificazioni Prodotto	CSA BV LROS (Lloyds Register of shipping) UL listed / CSA DNV GL
Resistenza alle vibrazioni	5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
Tenuta agli urti	30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
Resistenza ai transitori rapidi	2 kV conforme a IEC 61000-4-4
Resistenza ai campi elettromagnetici	10 V/m conforme a IEC 61000-4-3
Resistenza alle scariche elettrostatiche	6 kV sul contatto (su parti metalliche) conforme a IEC 61000-2-6 8 kV in aria libera (nelle parti isolanti) conforme a IEC 61000-2-6
Emissione elettromagnetica	Classe B conforme a IEC 55011
