A9MEM1572 Schneider Power Tag Wireless Acti9 P63A 3PN Valle 9 mm

Riferimento: 6237/DF3/SX/Q1

Condizione: Nuovo (Altro)

90,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Sensore

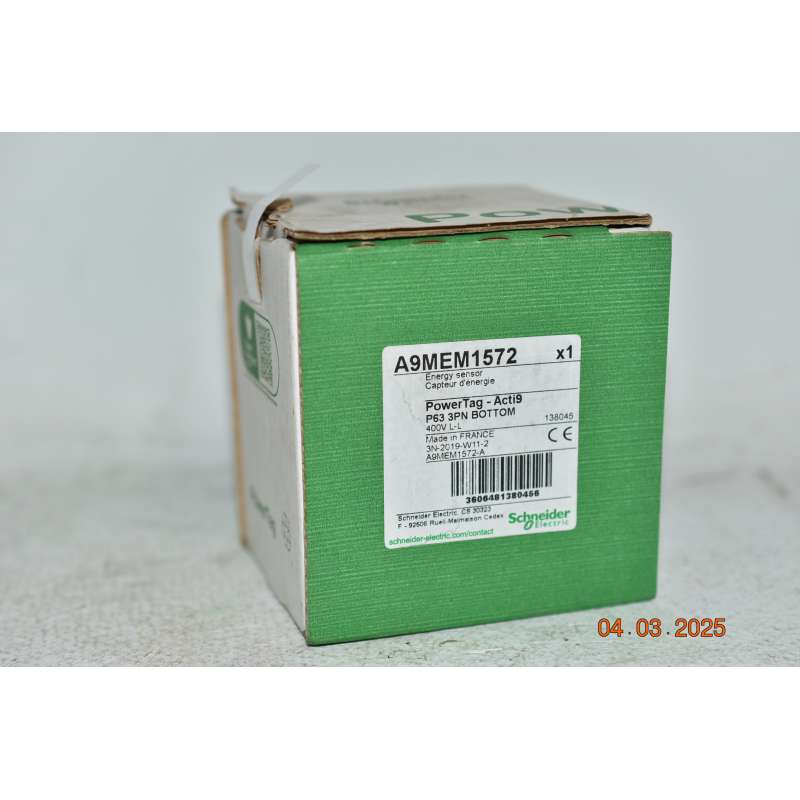

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto

A9MEM1572 Schneider Power Tag Wireless Acti9 P63A 3PN Valle 9 mm
Questo PowerTag Energy P63 3P+N a valle è un sensore di energia di comunicazione wireless. È dedicato a dispositivi Acti9 e Multi9 3P+N PhaseNeutral con passo di 9 mm tra la fase e il neutro, valore nominale inferiore o uguale a 63 A. Deve essere associato a un concentratore o a un gateway per fornire il monitoraggio e la diagnosi del circuito fino al livello di carico. È progettato specificamente per applicazioni di gestione dell'energia, monitoraggio del carico e disponibilità di potenza. Include accurate misurazioni in tempo reale dell'energia attiva, della potenza attiva e della tensione e del fattore di potenza. In caso di interruzione dell'alimentazione, invia un allarme di perdita di tensione e il valore di corrente per fase prima di spegnersi. PowerTag Energy 63A è conforme alla norma IEC 61557-12. È un PMD-i/DD/K55/1. La categoria delle prestazioni è classe 1. La corrente massima di Imax è 63 A. La corrente di Base Ib è 10 A. La corrente di saturazione è 130 A e la corrente di avvio Ist è 40 mA. La tensione nominale Un è da fase a neutro da 220VAC a 240VAC +/- 20% e da fase a fase da 380VAC a 415VAC +/- 20%. Il consumo massimo è minore o uguale a 2 VA. Può essere montato solo sulla parte inferiore del dispositivo di protezione. Il colore del prodotto è bianco (RAL 9003). Il peso è 48 g. Il grado di protezione è IP20 e IK05 La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C.
Caratteristiche:

Presentazione
Gamma di prodotti	PowerLogic
Nome Prodotto	PowerTag A9 P63
Tipo Prodotto	Sensore di monitoraggio
Poles	3P + N
Maximum current [Imax]	63 A
[Ib] Basic current	10 A
Starting current	40 mA
Saturation current	130 A
Prodotto Per Applicazioni Specifiche	Allocazione costi Monitoraggio carico Allarme sovraccarico Monitoraggio circuito Energy management
Concentrator compatibility	Acti9 Smartlink SI B Acti9 Smartlink SI D Acti9 PowerTag Link C Acti9 PowerTag Link Acti9 PowerTag Link HD Wiser IP module "EcoStruxure Panel Server Universal" "EcoStruxure Panel Server Advanced" PrismaSet Active
compatibilità gamma	Acti9 - Acti9 Acti9 C40 Acti9 Acti9 iC40 Acti9 Acti9 DT40 Multi 9 Multi 9 N40
Tipo di misura	Corrente Fattore di potenza Potenza attiva Tensione Energia attiva
Classe di precisione	Classe 1 corrente conforme a IEC 61557-12 Classe 0.5 tensione conforme a IEC 61557-12 Classe 1 potenza attiva conforme a IEC 61557-12 Classe 1 energia attiva conforme a IEC 61557-12 Classe 1 fattore di potenza conforme a IEC 61557-12
Installazione	Basso
Supporto Di Montaggio	Su interruttore
Passo di collegamento	9 mm fase/neutro 18 mm fase/fase
destinazione prodotti	Quadro elettrico
gestione eventi	Perdita di tensione con corrente misurata alla perdita di tensione
mezzo di supporto trasmissione	Radiofrequenza 2,4…2,4835 GHz conforme a IEEE 802.15.4
Emission power	10 mW

Caratteristiche tecniche
sistema di montaggio	Con viti (morsetti)
Electrical connection (voltage sensing & power supply)	Connettore dente
sezione dei fili	1 rigido cavo 1,5…16 mm² 2 A trefolo cavo 1,5…2,5 mm² 2 rigido cavo 1,5…2,5 mm² 1 A trefolo cavo 1,5…16 mm²
supply voltage	220...240 V CA, +/- 20 %, tra fase e neutro 380...415 V CA, +/- 20 %, tra fase e fase
Frequenza Di Rete	50 Hz 60 Hz
Maximum power consumption	2 VA
Norme Di Riferimento	IEC 61557-12 IEC 61010-1 IEC 61010-2-030 IEC 61326-1 ETSI EN 300 328 ETSI EN 301 489-1
altezza	Elemento sensibile: 19,5 mm Unità base: 8 mm
larghezza	Elemento sensibile: 54 mm Unità base: 54 mm
profondità	Elemento sensibile: 43 mm Unità base: 48 mm
Peso Netto	48 g
Colore	Bianco (RAL 9003)

Ambiente
Marchi qualità	CE
Comandi	2014/53/EU - radio equipment directive
Altitudine Di Funzionamento	0...2000 m
Temperatura Ambiente Operativa	-25…60 °C
Temperatura Di Stoccaggio	-40…85 °C
Categoria di sovratensione	III conforming to IEC 61010-1
categoria di misura	Categoria III conforming to IEC 61010-2-030
Grado Di Protezione Ip	IP20 conforming to CEI 60529
Grado Di Protezione Ik	IK05
Grado di inquinamento	3
Umidità relativa	0…95 % a 45 °C conforme a IEC 60947-4-2
resistenza alle vibrazioni	3M4 conforme a IEC 60947-4-2
compatibilità elettromagnetica	Industrial electromagnetic environment conforme a IEC 61326-1 CEM irradiate conforme a ETSI EN 301 489-17 Emissione elettromagnetica conforme a IEC 62311
environmental characteristics	A prova di polvere classe 3S3 conforme a IEC 60947-4-2 Nebbia salina classe 3C2 conforme a IEC 60947-4-2 Uso interno

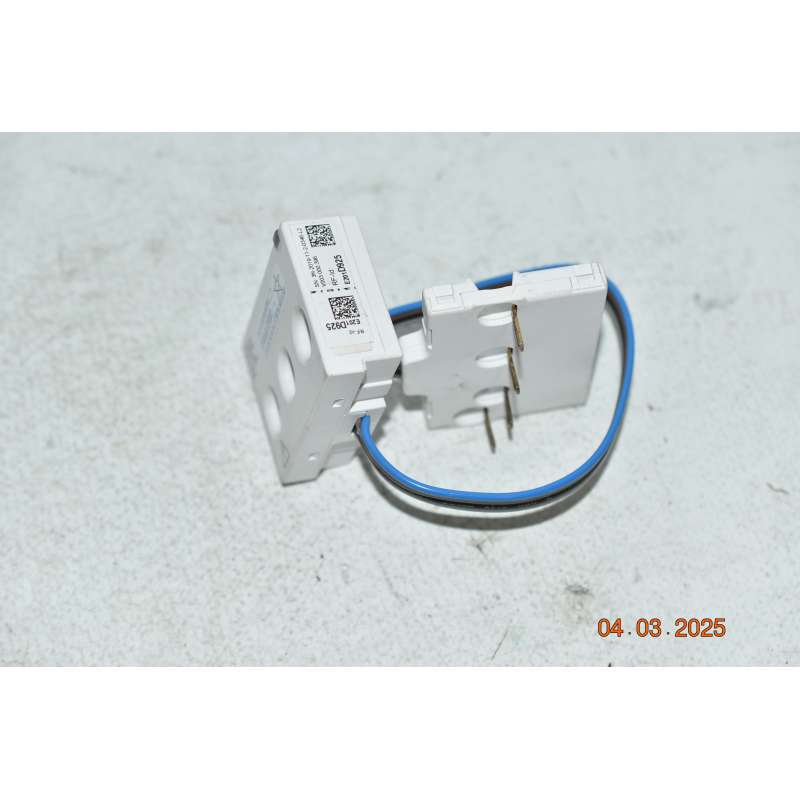

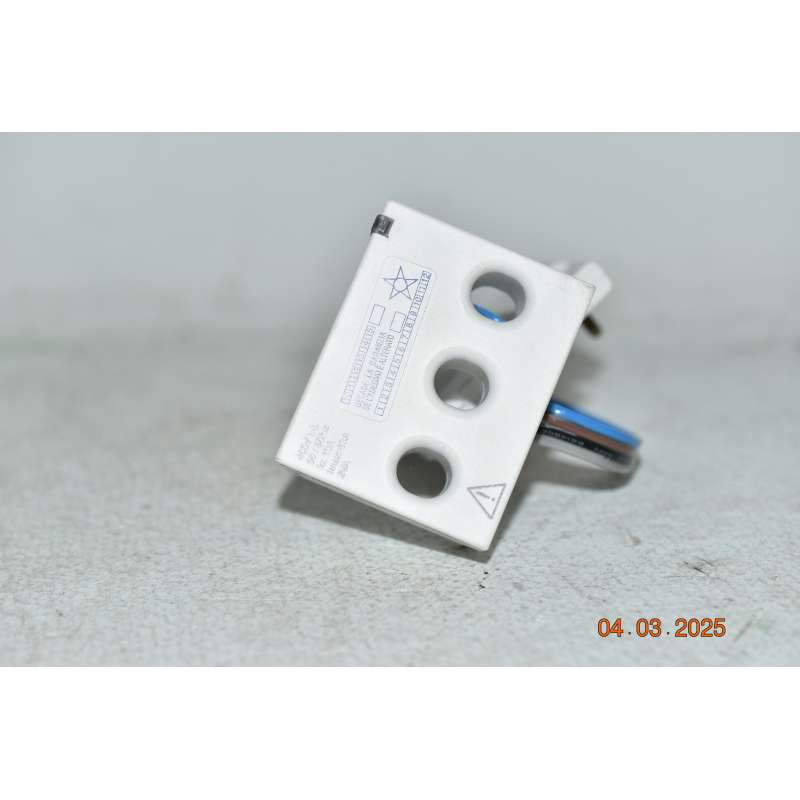

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
