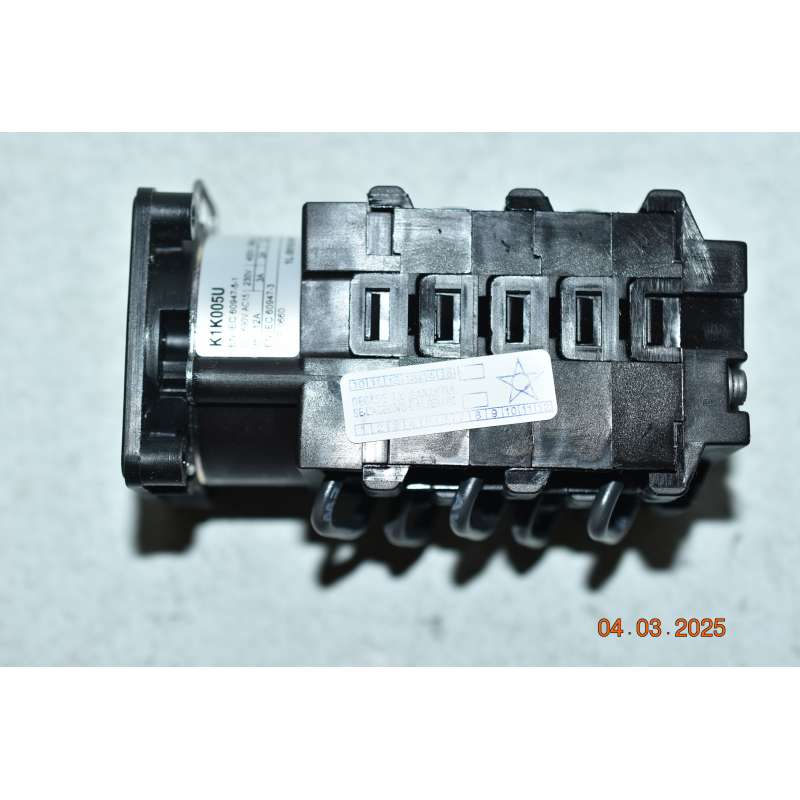

K1K005U Schneider Commutatore 5 poli 45° 12 Amp 22mm

Riferimento: 6322/DF3/SX/Q5

Condizione: Nuovo (Altro)

30,00 € tasse incl.

5 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Commutatore

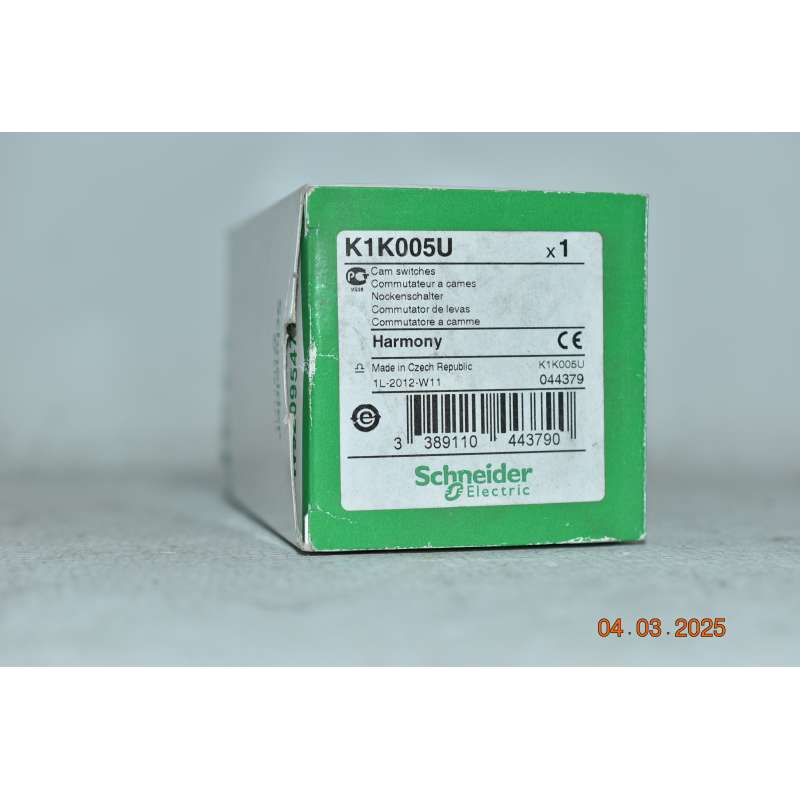

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto

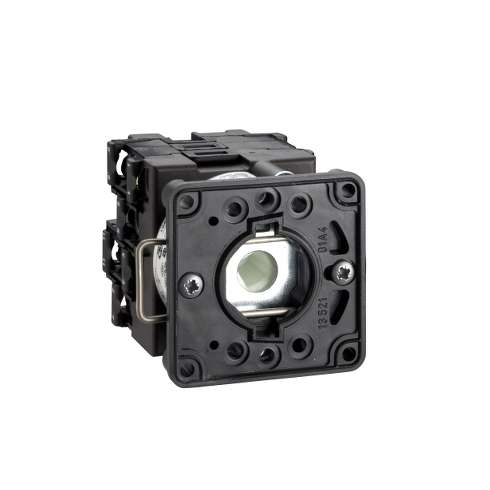

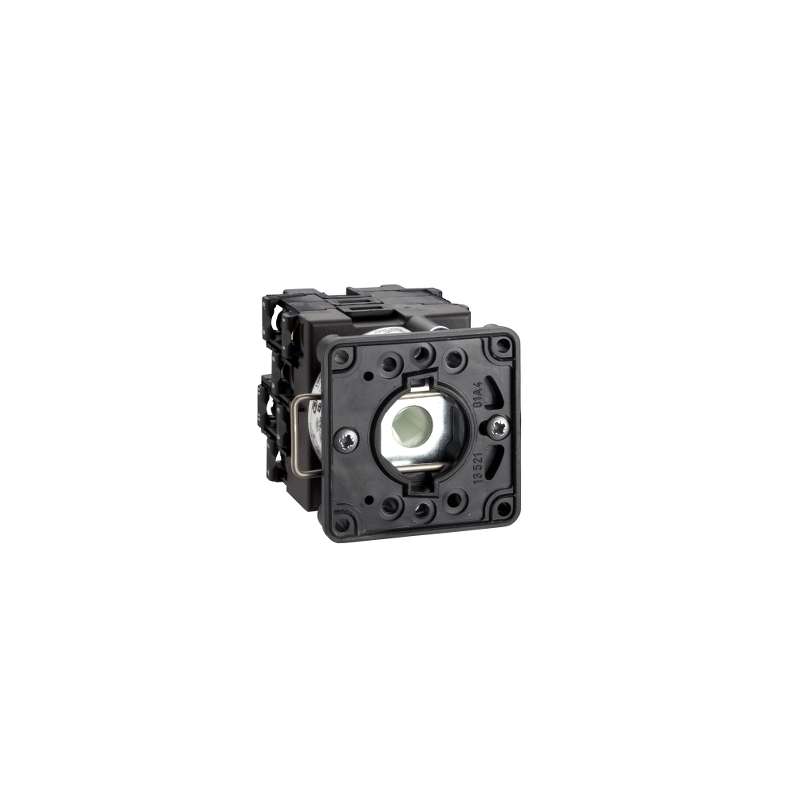

K1K005U Schneider Commutatore 5 poli 45° 12 Amp 22mm
Caratteristiche :

Presentazione
Gamma Prodotto	Harmony K
Tipo Prodotto	Corpo interruttore camma
nome componente	K1
Corrente termica convenzionale in aria [Ith]	12 A
composizione assemblaggio	Blocchi di contatto + piastra di fissaggio
funzione interruttore a camme	Commutatore
posizione spento	Con posizione spento (off)
Numero di poli	5P
posizioni di commutazione	Destra: 0° - 45° Sinistra: 0° - 315°
Installazione	Lato anteriore
Tipologia Fissaggio	Foro Ø 22 mm
Materiale testa	Plastica

Caratteristiche tecniche
angolo di commutazione	45 °
Tensione nominale di isolamento [Ui]	690 V (grado di inquinamento 3) conforme a IEC 60947-1
Corrente termica convenzionale in cassetta [Ithe]	10 A
potenza di impiego nominale in W	10500 W AC-21, 550...600 V 0...1000 m conforme a IEC 947-3 1100 W AC-3, 400 V 0...1000 m conforme a IEC 947-3 1500 W AC-23A, 400 V 0...1000 m conforme a IEC 947-3 1500 W AC-3, 400 V 1 fase conforme a IEC 947-3 1500 W AC-3, 400 V 0...1000 m conforme a IEC 947-3 1500 W AC-3, 500 V 0...1000 m conforme a IEC 947-3 1500 W AC-3, 690 V 0...1000 m conforme a IEC 947-3 2200 W AC-23A, 400 V 0...1000 m conforme a IEC 947-3 2200 W AC-23A, 500 V 0...1000 m conforme a IEC 947-3 2200 W AC-23A, 690 V 0...1000 m conforme a IEC 947-3 4800 W AC-21, 400 V 0...1000 m conforme a IEC 947-3 600 W AC-3, 400 V 1 fase conforme a IEC 947-3 8300 W AC-21, 400 V 0...1000 m conforme a IEC 947-3
Corrente di esercizio nominale CA [Ie]	1,8 A a 690 V AC-3 0...1000 m conforme a IEC 947-3 2,8 A a 500 V AC-3 0...1000 m conforme a IEC 947-3 2,8 A a 690 V AC-23A 0...1000 m conforme a IEC 947-3 3,3 A a 400 V AC-3 0...1000 m conforme a IEC 947-3 3,8 A a 500 V AC-23A 0...1000 m conforme a IEC 947-3 4,6 A a 400 V AC-3 0...1000 m conforme a IEC 947-3 4,8 A a 400 V AC-23A 0...1000 m conforme a IEC 947-3 5,6 A a 400 V AC-23A 0...1000 m conforme a IEC 947-3 1 A a 500 V AC-15 conforme a IEC 947-5-1 2 A a 400 V AC-15 conforme a IEC 947-5-1 3 A a 400 V AC-15 conforme a IEC 947-5-1
durata elettrica	1000000 cicli AC-15 1000000 cicli AC-21 500000 cicli AC-23 500000 cicli AC-3
Maximum operating rate	2,5 cicli/m AC-21 2,5 cicli/m AC-23 2,5 cicli/m AC-3 8,333 cicli/m AC-15
Corrente di cortocircuito	10000 A
protezione contro i cortocircuiti	16 A cartuccia fusibile, tipo gG
Tensione nominale di tenuta ad impulso [Uimp]	4 kV nella funzione di isolamento 6 kV conforme a IEC 947-1
Funzionamento dei contatti	Ad apertura lenta
Apertura positiva	Con
collegamento elettrico	Morsetti a vite prigioniera flessibile, capacità di serraggio: 2 x 1,5 mm² Morsetti a vite prigioniera solido, capacità di serraggio: 1 x 2,5 mm²
Durata meccanica	1000000 cicli
Peso Netto	0,195 kg

Ambiente
Norme	IEC 60947-3 per circuito di potenza IEC 60947-5-1 per circuito di controllo CENELEC EN 50013
certificazioni prodotto	CSA 240 V 1 hp 1 fase CSA 240 V 3 hp 0...1000 m 2 -poli UL 240 V 1 hp 0...1000 m UL 240 V 0,33 hp 1 fase 2 -poli
Trattamento di protezione	TC
Temperatura Ambiente Operativa	-25…55 °C
Temperatura Di Stoccaggio	-40…70 °C
Resistenza agli shock	30 gn conforme a IEC 68-2-27
Resistenza alle vibrazioni	5 gn (f = 10…150 Hz) conforme a IEC 68-2-6
Categoria di sovratensione	Classe II conforming to IEC 536 Classe II conforming to NF C 20-030

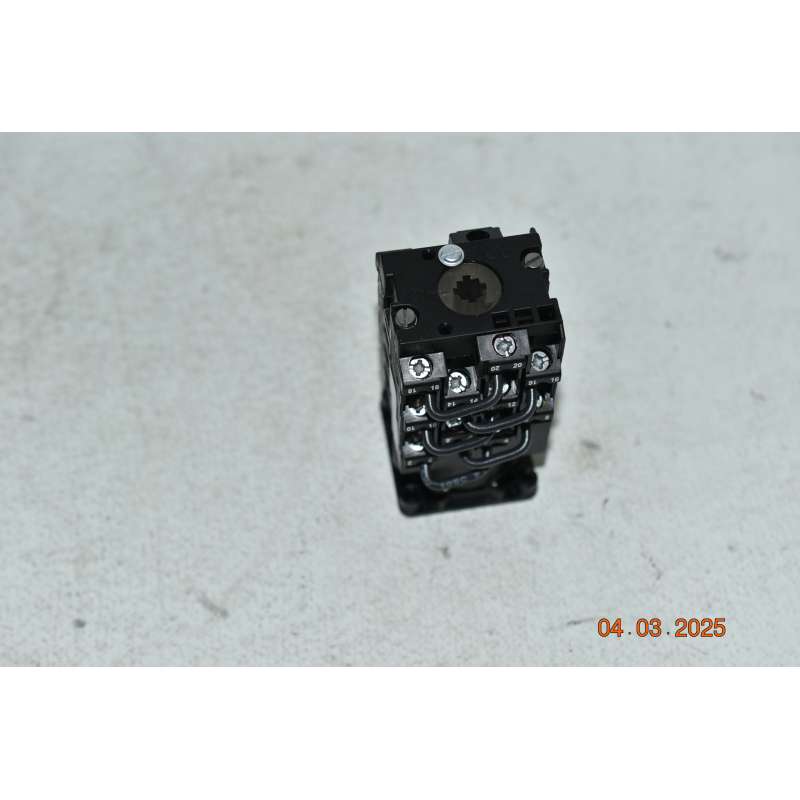

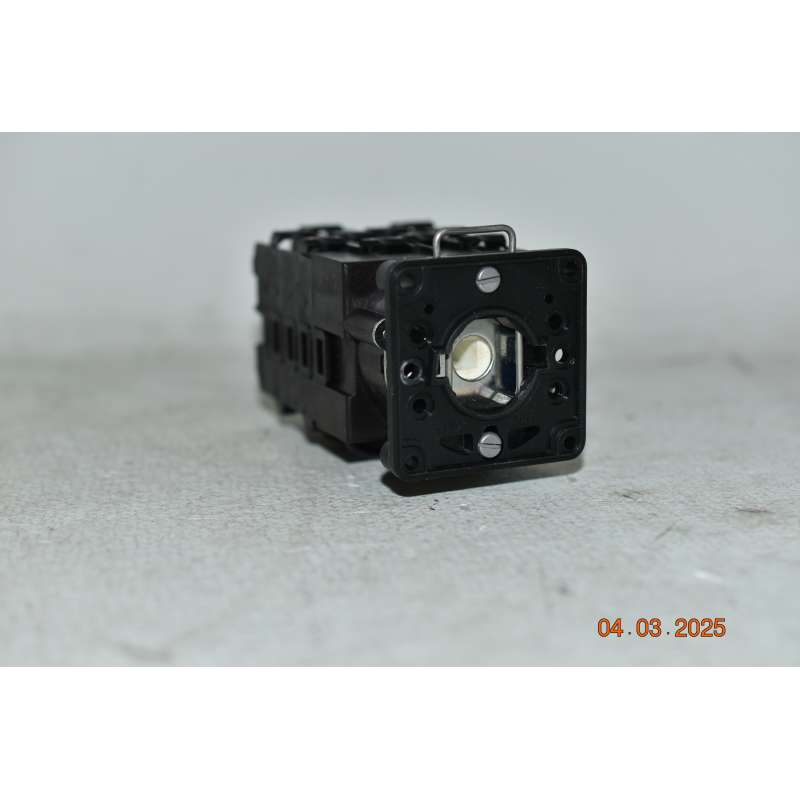

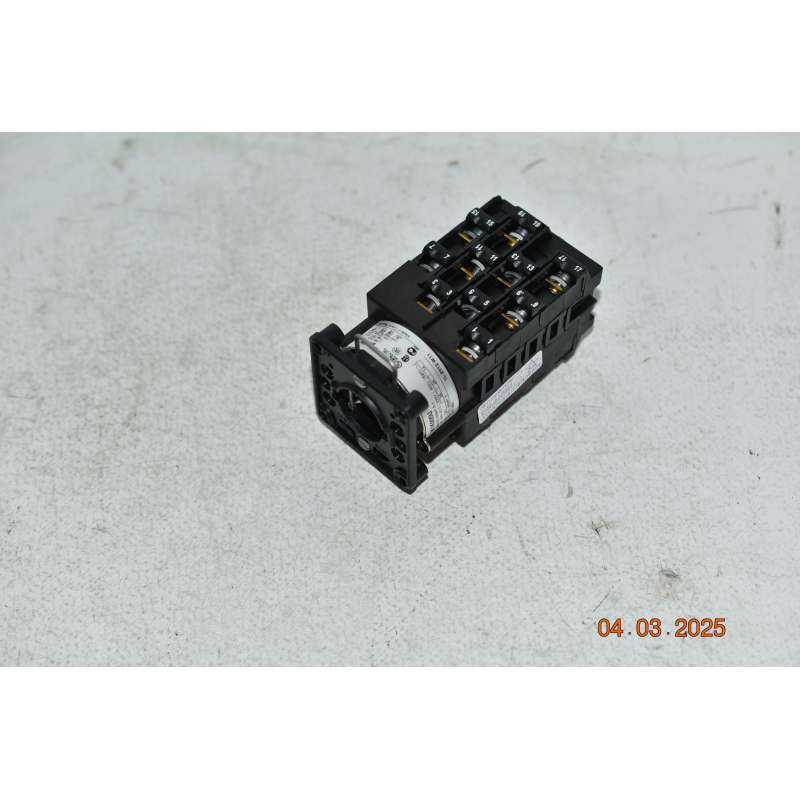

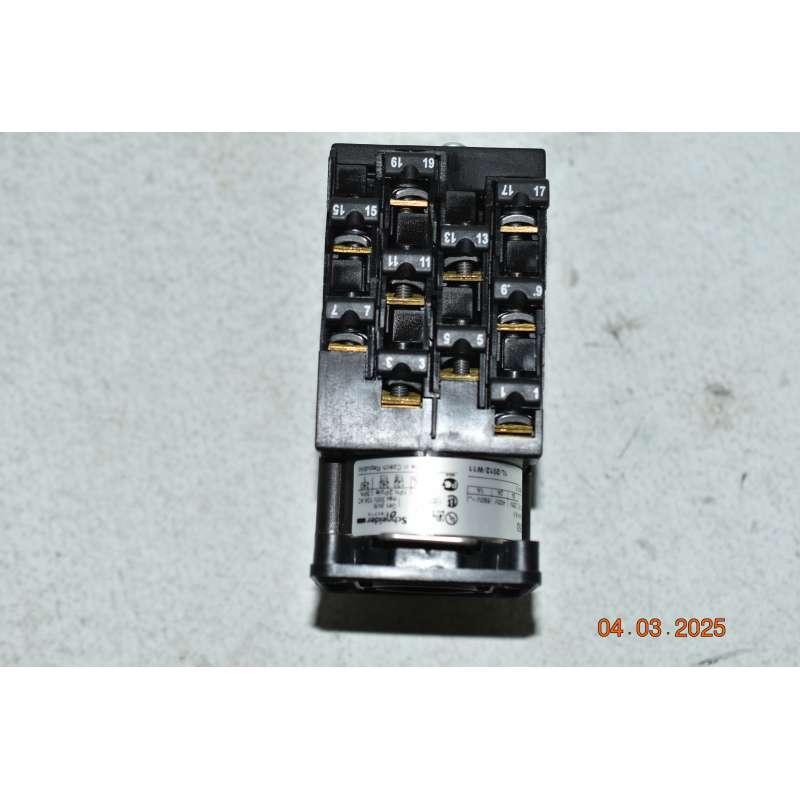

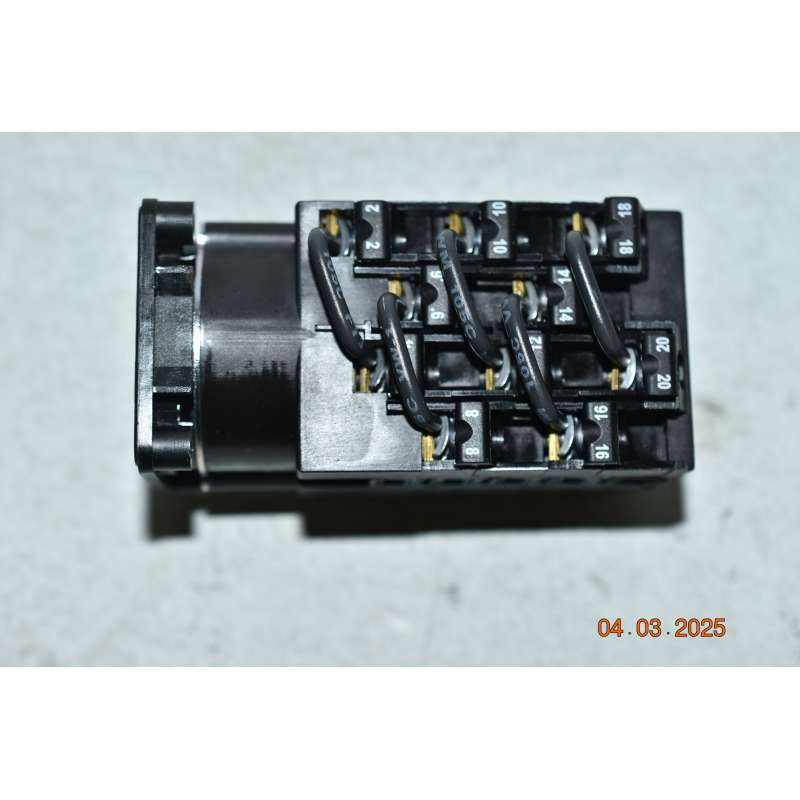

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
