Commutatore a Camme 4 Poli 32Amp K30D004AP Schneider Multifissaggio 60°

Riferimento: 6303/DD4/SX/Q1

Condizione: Nuovo

70,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Commutatore
Marca	Schneider Electric

Commutatore a Camme 4 Poli 32Amp K30D004AP Schneider Multifissaggio 60°
Caratteristiche:

Presentazione
Gamma Prodotto	Harmony K
Tipo Prodotto	Interruttore camma completo
nome componente	K30
Corrente termica convenzionale in aria [Ith]	32 A
Montaggio Prodotto	Montaggio frontale
Tipologia Fissaggio	4 fori
tipo testa di commutazione camma	Con piastra anteriore 64 x 64 mm
tipo di operatore	Nero maniglia
Chiusura a lucchetto manovra rotativa	Senza
presentazione legenda	Con metallico legenda, 0 - 1 nero contrassegni
funzione interruttore a camme	Interruttore
Ritorno	Senza
posizione spento	Con posizione spento (off)
Numero di poli	4P
posizioni di commutazione	Destra: 0° - 60°
grado di protezione IP	IP40 conforming to CEI 60529

Caratteristiche tecniche
angolo di commutazione	60 °
Tensione nominale di isolamento [Ui]	690 V (grado di inquinamento 3) conforme a IEC 60947-1
Corrente di cortocircuito	5000 A
protezione contro i cortocircuiti	50 A cartuccia fusibile, tipo gG
Tensione nominale di tenuta ad impulso [Uimp]	6 kV conforme a EN 947-1 6 kV conforme a IEC 947-1
Funzionamento dei contatti	Ad apertura lenta
Apertura positiva	Con
collegamento elettrico	Morsetti a vite prigioniera flessibile, capacità di serraggio: 2 x 4 mm² Morsetti a vite prigioniera solido, capacità di serraggio: 2 x 6 mm²
Coppia di serraggio	1,2 Nm
capacità di commutazione in mA	11000 mA 110...480 V a 120 V 2 contatti per induttivo carico (T = 50 ms) 11000 mA 110...480 V a 180 V 3 contatti per induttivo carico (T = 50 ms) 11000 mA 110...480 V a 60 V 1 contatti per induttivo carico (T = 50 ms) 1200 mA 110...480 V a 220 V 1 contatti per resistivo carico (T = 1 ms) 1200 mA 110...480 V a 460 V 2 contatti per resistivo carico (T = 1 ms) 1200 mA 110...480 V a 660 V 3 contatti per resistivo carico (T = 1 ms) 16000 mA 110...480 V a 140 V 3 contatti per induttivo carico (T = 50 ms) 16000 mA 110...480 V a 48 V 1 contatti per induttivo carico (T = 50 ms) 16000 mA 110...480 V a 95 V 2 contatti per induttivo carico (T = 50 ms) 23000 mA 110...480 V a 120 V 2 contatti per resistivo carico (T = 1 ms) 23000 mA 110...480 V a 180 V 3 contatti per resistivo carico (T = 1 ms) 23000 mA 110...480 V a 60 V 1 contatti per resistivo carico (T = 1 ms) 25000 mA 110...480 V a 30 V 1 contatti per induttivo carico (T = 50 ms) 25000 mA 110...480 V a 60 V 2 contatti per induttivo carico (T = 50 ms) 25000 mA 110...480 V a 90 V 3 contatti per induttivo carico (T = 50 ms) 3200 mA 110...480 V a 110 V 1 contatti per induttivo carico (T = 50 ms) 3200 mA 110...480 V a 220 V 2 contatti per induttivo carico (T = 50 ms) 3200 mA 110...480 V a 330 V 3 contatti per induttivo carico (T = 50 ms) 32000 mA 110...480 V a 140 V 3 contatti per resistivo carico (T = 1 ms) 32000 mA 110...480 V a 24 V 1 contatti per induttivo carico (T = 50 ms) 32000 mA 110...480 V a 24 V 1 contatti per resistivo carico (T = 1 ms) 32000 mA 110...480 V a 48 V 1 contatti per resistivo carico (T = 1 ms) 32000 mA 110...480 V a 48 V 2 contatti per induttivo carico (T = 50 ms) 32000 mA 110...480 V a 48 V 2 contatti per resistivo carico (T = 1 ms) 32000 mA 110...480 V a 70 V 3 contatti per induttivo carico (T = 50 ms) 32000 mA 110...480 V a 70 V 3 contatti per resistivo carico (T = 1 ms) 32000 mA 110...480 V a 95 V 2 contatti per resistivo carico (T = 1 ms) 400 mA 110...480 V a 460 V 1 contatti per resistivo carico (T = 1 ms) 400 mA 110...480 V a 660 V 2 contatti per resistivo carico (T = 1 ms) 6500 mA 110...480 V a 110 V 1 contatti per resistivo carico (T = 1 ms) 6500 mA 110...480 V a 220 V 2 contatti per resistivo carico (T = 1 ms) 6500 mA 110...480 V a 330 V 3 contatti per resistivo carico (T = 1 ms)
Durata meccanica	300000 cicli
Larghezza totale CAD	64 mm
Altezza totale CAD	64 mm
Profondità totale CAD	93 mm
Peso Netto	0,25 kg

Ambiente
Norme	IEC 60947-3
certificazioni prodotto	CULus 120 V 2 hp 1 fase CULus 480 V 5 hp 1 fase CULus 480 V 5 hp 0...1000 m CULus 480 V 20 hp 0...1000 m
Trattamento di protezione	TC
Temperatura Ambiente Operativa	-25…55 °C
Temperatura Di Stoccaggio	-40…70 °C
Classe di protezione contro le scariche elettriche	Classe II conforme a IEC 60536 Classe II conforme a NF C 20-030

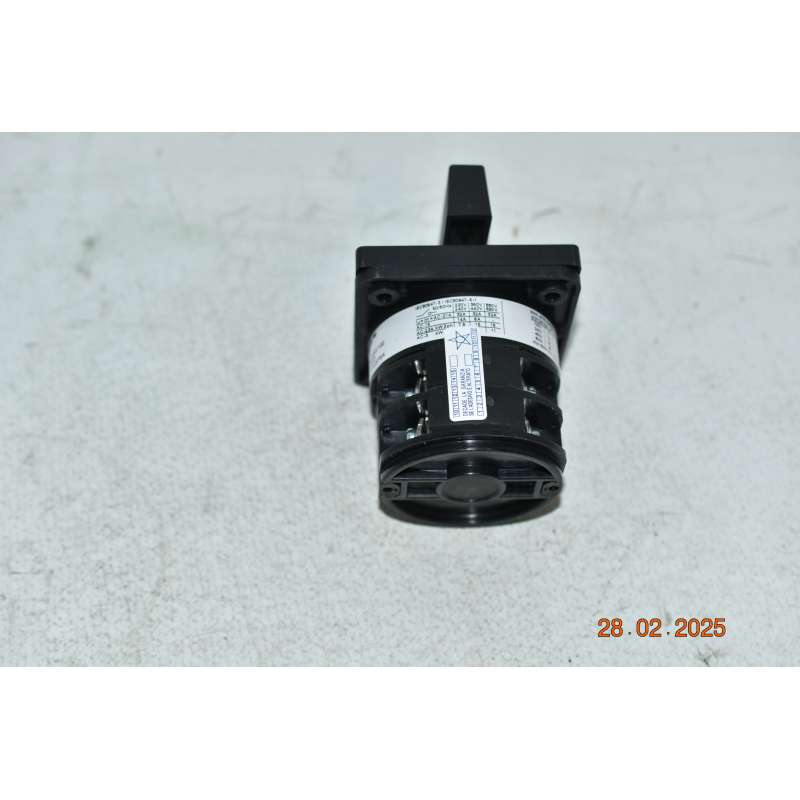

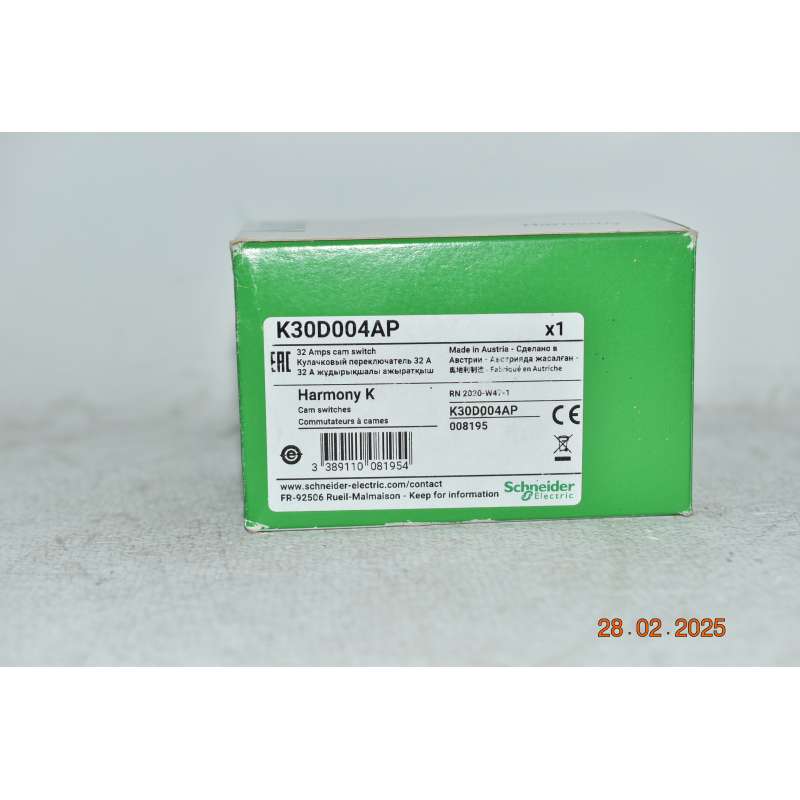

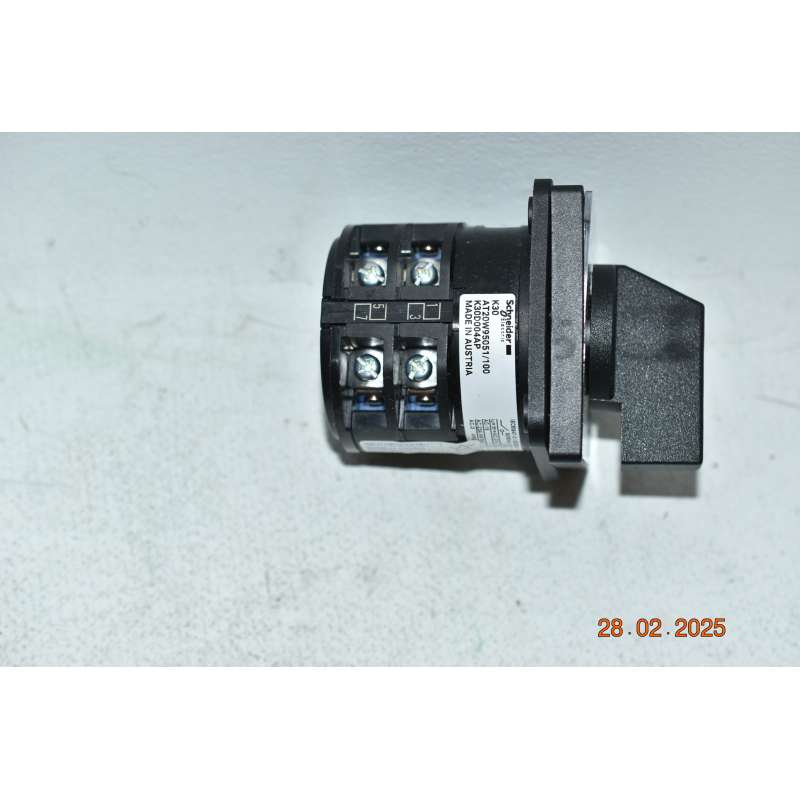

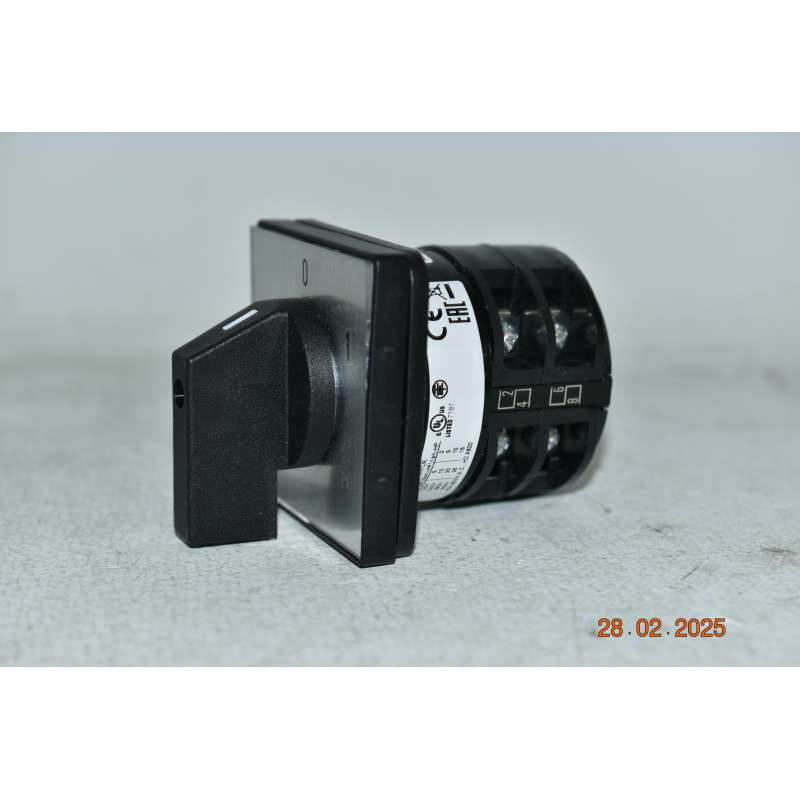

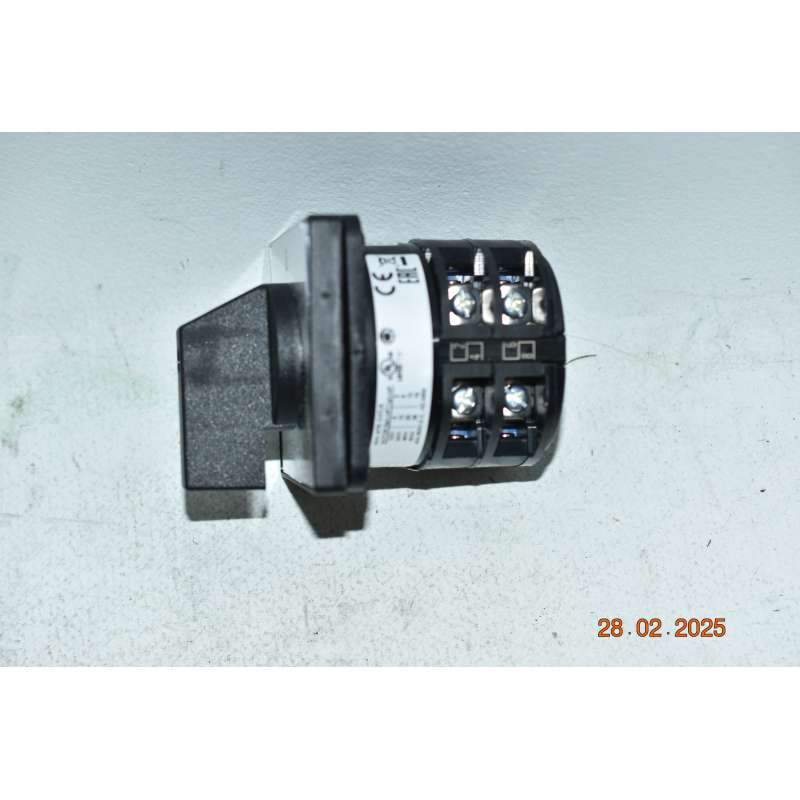

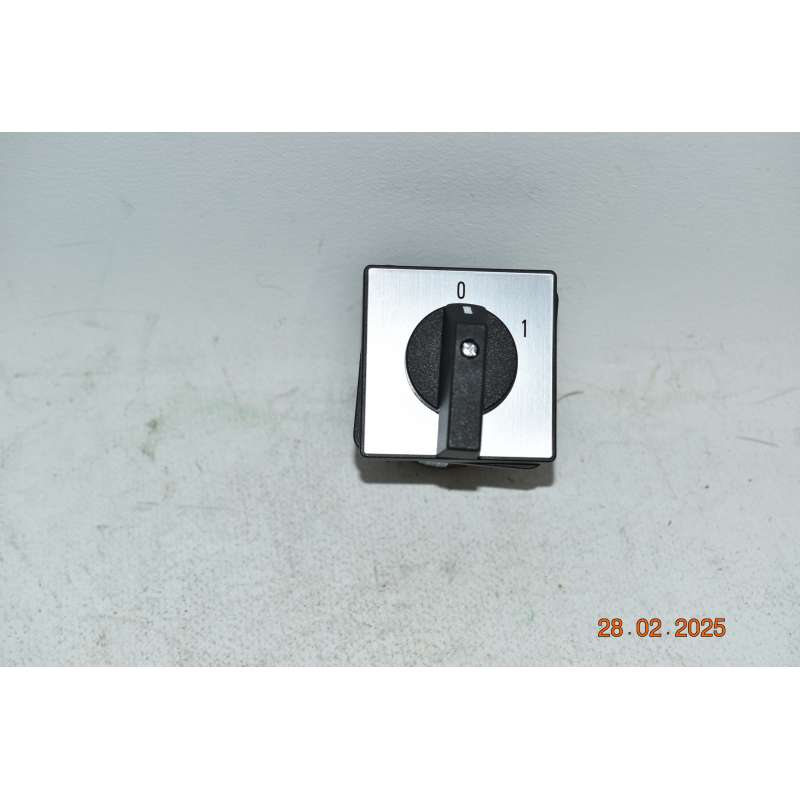

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
