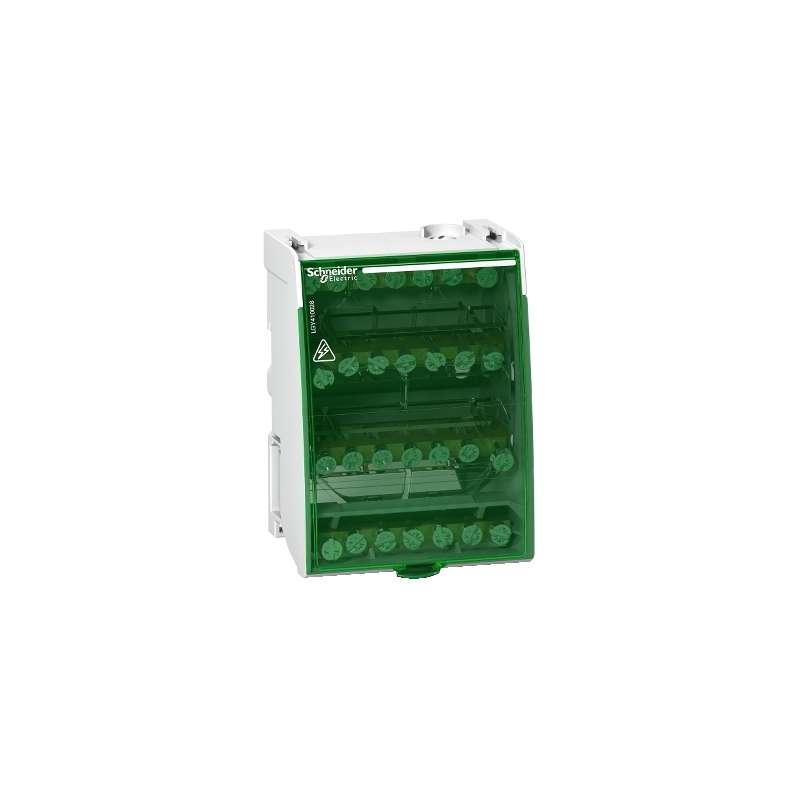

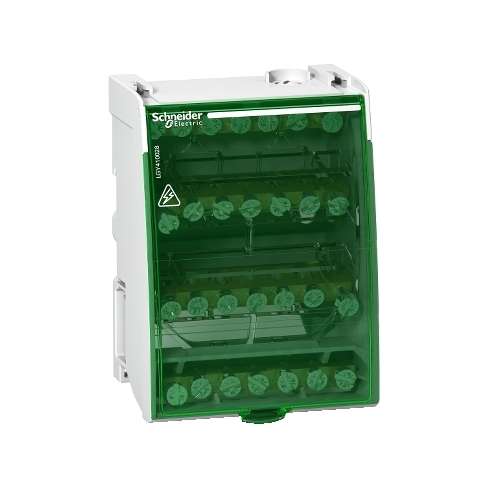

LGY410028 Schneider Morsettiera Tetrapolare 100A 28 fori (4X7)

Riferimento: 6164/DC2/SX/Q2

Condizione: Nuovo

20,00 € tasse incl.

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Morsettiera
Marca	Schneider Electric

LGY410028 Schneider Morsettiera Tetrapolare 100A 28 fori (4X7)
Il blocco di distribuzione a vite Linergy DS può essere installato su guida DIN standard o su piastra di montaggio. È dedicato alle installazioni 4P. Numero di poli: 4. La capacità di connessione totale è di 28 fori (4 x 7). La corrente nominale d'impiego Ie è 100 A. La corrente nominale di picco ammissibile Ipk/60ms è 14 kA, Ipk/-ms è 24 kA. La corrente nominale di breve durata ammissibile Icw secondo la norma IEC/EN 60947-7-1 è 3 kA ms/1s. Larghezza in passi da 9 mm: 8 passi. La capacità del morsetto è 2 x 7,5 mm di diametro, 5 x 5,5 mm di diametro. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 8 kV. La tensione nominale di impiego Ue è 230VAC (Ph/n), 440VAC (Ph/Ph). La frequenza di impiego è di 50 Hz o 60 Hz. Il grado di sporcamento è 3. La categoria di sovratensione è III. Secondo la norma IEC/EN 60947-1 la resistenza dielettrica è 2500 V AC. Le dimensioni sono (H) 100 mm x (L) 71 mm x (P) 50,5 mm. Peso: 210 g. La temperatura di funzionamento è da -25 °C a +55 °C. Il prodotto è conforme a IEC/EN 60947-7-1 e IEC/EN 61439-1 e 2.
Caratteristiche:

Presentazione
Gamma	Linergy
Nome Prodotto	Linergy DS
Tipo Prodotto	Blocco di distribuzione

Batterie e tempi di funzionamento
Supporto Di Montaggio	Guida DIN
Compatibilità gamma	Prisma G Prisma P Prisma - Prisma - Spacial Kaedra Pragma TeSys Compact
Compatibilità Del Prodotto	Contenitori Spacial
Numero di poli	4P
Partenze blocco distribuzione	4 x 7 fori
Tensione nominale di impiego [Ue]	400 V CA fase/neutro 460 V CA fase/fase
Tensione nominale di isolamento [ui]	500 V CA
Tensione nominale di tenuta ad impulso [uimp]	8 kV
Corrente nominale di impiego [Ie]	100 A a 40 °C
Corrente nominale ammissibile di breve durata [Icw]	3 kA per 1 s
Corrente Nominale Di Picco Ammissibile [Ipk]	24 kA
connessioni - morsetti	Alimentazione: Morsetto a vite 2 cavi 2,5…25 mm² rigido Alimentazione: Morsetto a vite 2 cavi 1,5…16 mm² flessibile con terminazione cavo Distribuzione: Morsetto a vite 5 cavi 1,5…16 mm² rigido Distribuzione: Morsetto a vite 5 cavi 1,5…10 mm² flessibile con terminazione cavo
coppia di serraggio	Alimentazione: 2 Nm piatto cacciavite 7,5 mm Alimentazione: 2 Nm PZ2 cacciavite 7,5 mm Distribuzione: 2 Nm piatto cacciavite 5,5 mm Distribuzione: 2 Nm PZ2 cacciavite 5,5 mm
Passo 9 mm	8
Altezza	100 mm
Larghezza	71 mm
Profondità	50,5 mm
peso prodotto	0,21 kg
Colore	Bianco (RAL 9003)

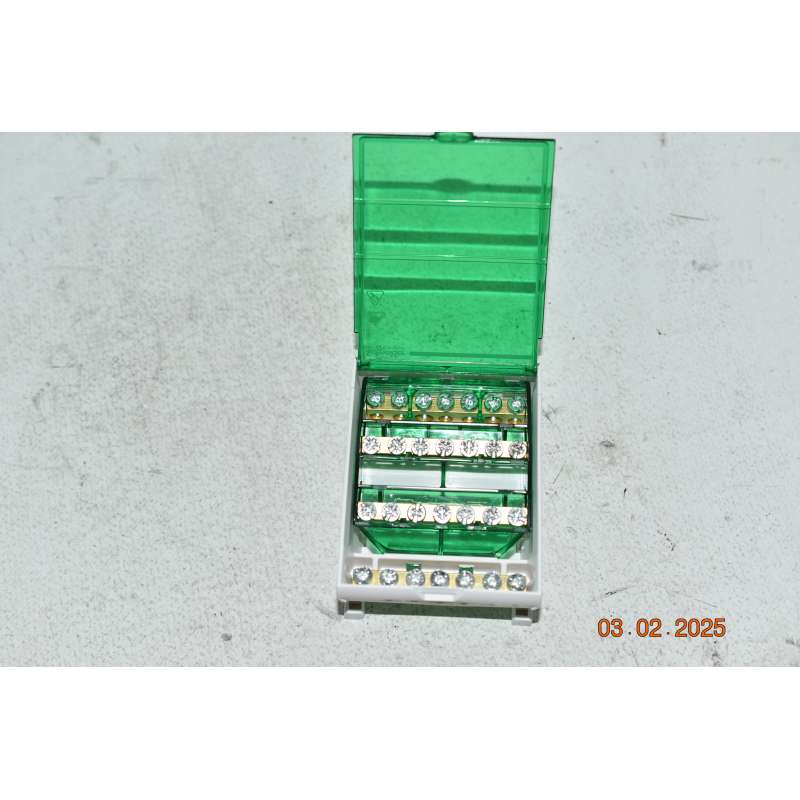

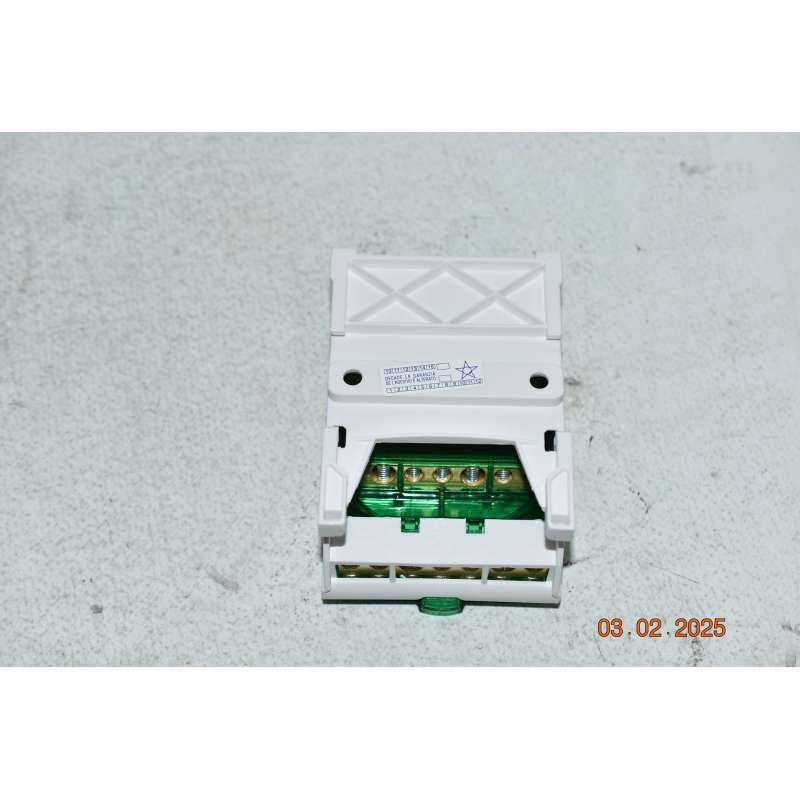

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
