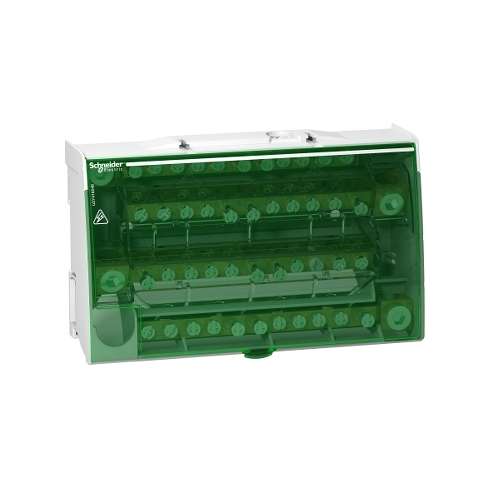

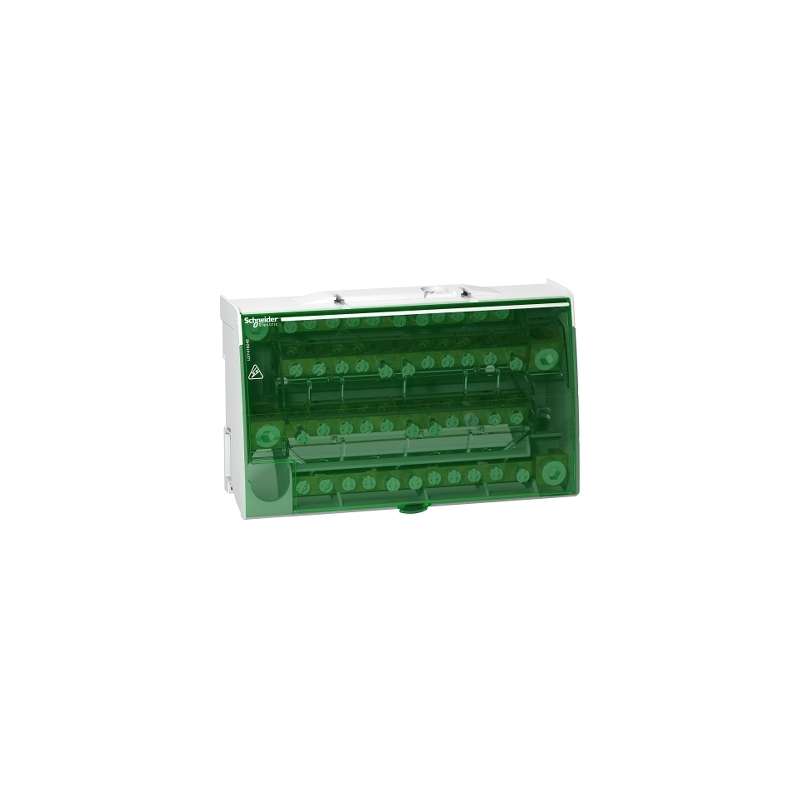

LGY416048 Schneider Morsettiera Tetrapolare 160Amp 4x12 fori

Riferimento: 6162/DC2/SX/Q0

Condizione: Nuovo

50,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni

LGY416048 Schneider Morsettiera Tetrapolare 160Amp 4x12 fori
Il blocco di distribuzione a vite Linergy DS può essere installato su guida DIN standard o su piastra di montaggio. È dedicato alle installazioni 4P. Numero di poli: 4. La capacità di connessione totale è di 48 fori (4 x 12). La corrente nominale d'impiego Ie è 160 A. La corrente nominale di picco ammissibile Ipk/60ms è 22 kA, Ipk/-ms è 36 kA. La corrente nominale di breve durata ammissibile Icw secondo la norma IEC/EN 60947-7-1 è 8,4 kA ms/1s. Larghezza in passi da 9 mm: 18 passi. La capacità del morsetto è 1 x 12 mm di diametro, 3 x 9 mm di diametro, 4 x 6,5 mm di diametro. La tensione nominale di isolamento Ui è 500 V AC. La tensione nominale di tenuta ad impulso Uimp è 8 kV. La tensione nominale di impiego Ue è 230VAC (Ph/n), 440VAC (Ph/Ph). La frequenza di impiego è di 50 Hz o 60 Hz. Il grado di sporcamento è 3. La categoria di sovratensione è III. Secondo la norma IEC/EN 60947-1 la resistenza dielettrica è 2500 V AC. La sezione trasversale del nucleo è 70 mm2. Le dimensioni sono (H) 100 mm x (L) 174 mm x (P) 50,5 mm. Peso: 567 g. La temperatura di funzionamento è da -25 °C a +55 °C. Il prodotto è conforme a IEC/EN 60947-7-1 e IEC/EN 61439-1 e
Caratteristiche:

Presentazione
Gamma	Linergy
Nome Prodotto	Linergy DS
Tipo Prodotto	Blocco di distribuzione

Batterie e tempi di funzionamento
Supporto Di Montaggio	Guida DIN
Compatibilità gamma	Prisma G Prisma P Prisma - Prisma - Spacial Kaedra Pragma TeSys
Compatibilità Del Prodotto	Contenitori Spacial
Numero di poli	4P
Partenze blocco distribuzione	4 x 12 fori
Tensione nominale di impiego [Ue]	400 V CA fase/neutro 460 V CA fase/fase
Tensione nominale di isolamento [ui]	500 V CA
Tensione nominale di tenuta ad impulso [uimp]	8 kV
Corrente nominale di impiego [Ie]	160 A a 40 °C
Corrente nominale ammissibile di breve durata [Icw]	8,4 kA per 1 s
Corrente Nominale Di Picco Ammissibile [Ipk]	36 kA
connessioni - morsetti	Distribuzione: Morsetto a vite 8 cavi 2,5…25 mm² rigido Distribuzione: Morsetto a vite 8 cavi 1,5…16 mm² flessibile con terminazione cavo Distribuzione: Morsetto a vite 3 cavi 4…25 mm² flessibile con terminazione cavo Alimentazione: Morsetto a vite 1 cavi 25…70 mm² rigido Alimentazione: Morsetto a vite 1 cavi 16…50 mm² flessibile con terminazione cavo Distribuzione: Morsetto a vite 3 cavi 10…35 mm² rigido
coppia di serraggio	Distribuzione: 2 Nm piatto cacciavite 7,5 mm Distribuzione: 2 Nm PZ2 cacciavite 7,5 mm Alimentazione: 5 Nm piatto cacciavite 12 mm Alimentazione: 5 Nm PZ2 cacciavite 12 mm Distribuzione: 2,5 Nm piatto cacciavite 9 mm Distribuzione: 2,5 Nm PZ2 cacciavite 9 mm
Passo 9 mm	18
Altezza	100 mm
Larghezza	162 mm
Profondità	50,5 mm
peso prodotto	0,557 kg
Colore	Bianco (RAL 9003)

Ambiente
Grado di inquinamento	3
Categoria di sovratensione	III
Resistenza dielettrica	2500 V
Norme Di Riferimento	EN/IEC 61439-1 EN/IEC 60947-7-1
Temperatura Ambiente Operativa	-25…55 °C

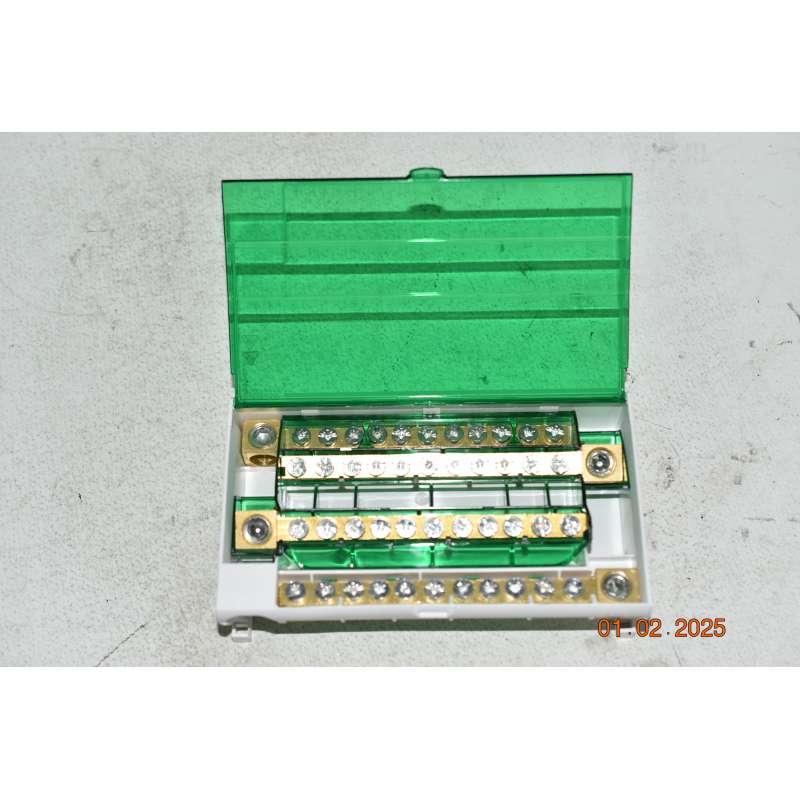

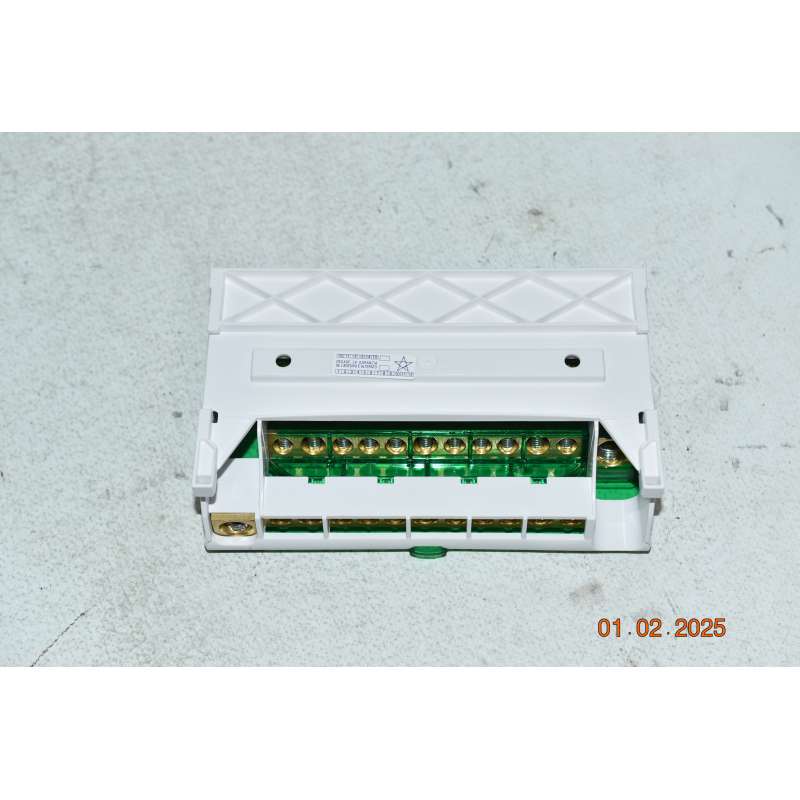

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
