A9A26904 Schneider Contatto Ausiliario Acti9 per iC40/C60/ilD/iSW, 100Ma 6A
6157/DC2/SX/Q1
Nuovo
10,00 € tasse incl.
tasse incl.
1 Articolo
Attenzione: ultimi articoli in magazzino!
| Tipo | Contatto |
| Marca | Schneider |
A9A26904 Schneider Contatto Ausiliario Acti9 per iC40/C60/ilD/iSW, 100Ma 6A
Questo ausiliario elettrico Acti9 è un contatto OC modulare utilizzato come segnalazione remota della posizione del dispositivo associato. Nella rete CA, la corrente nominale In è compresa tra 100 mA e 6 A con frequenza operativa da 50 Hz a 60 Hz a 240 VCA e da 100 mA a 3 A con frequenza operativa da 50 Hz a 60 Hz a 415 VCA. Nella rete CC, la corrente nominale In inizia sempre da 100 mA a 24 VCC a 130 VCC. Va fino a 6A a 24VDC, 2A a 48VDC, 1.5A a 60VDC e 1A a 130VDC. Dispone di interruttore a 1 posizione con contatti di tipo 1 C/O. È destinato a impianti nuovi o ristrutturati in piccoli edifici commerciali o edifici. Questo contatto OC è compatibile con le gamme Acti9 come iC60, iID, ARC, iSW, iC40, iC40 ARC, iCV40, iCV40 VigiARC, iC60 RCBO. Questo contatto OC è compatibile con le gamme Acti9 come Acti9 iDT40. L'iOF è utilizzato per nome abbreviato o codice di compatibilità del dispositivo. Dispone di un morsetto a vite nella parte inferiore. Il collegamento consente l'uso di cavi in rame rigidi. La capacità della sezione trasversale del cavo è compresa tra 1 mm² e 4 mm². Dispone di un morsetto a vite nella parte inferiore. Il collegamento consente di utilizzare cavi flessibili in rame. La sezione del cavo è compresa tra 0,5mm² e 2,5mm². Dispone di un morsetto a vite nella parte inferiore. Il collegamento consente cavi in rame rigidi (2 cavi). La sezione del cavo è di 2,5 mm². Dispone di un morsetto a vite nella parte inferiore. La connessione consente flessibilità con cavi in rame con puntalino (2 cavi). La sezione del cavo è di 1,5 mm². La tensione di isolamento nominale (Ui) è fino a 500 V. Ha una tensione nominale di tenuta agli impulsi (Uimp) di 4 kV. La larghezza in passi da 9 mm è 1. Le dimensioni sono (L) 9 mm x (A) 86 mm x (P) 73 mm. Il colore del prodotto è bianco (RAL 9003). Il grado di inquinamento è 3. Il livello di tropicalizzazione è il trattamento 2. La coppia di serraggio del collegamento è 1N.m (inferiore) per il tipo di cacciavite PZ1. Secondo la norma CEI EN 60529, il grado di protezione IP è IP20. La temperatura di esercizio va da -35°C a +70°C. La temperatura di conservazione va da -40°C a +85°C. Questo prodotto è conforme alle norme CEI EN 60947-5-1 e GB/T 14048.5. Questo prodotto è certificato con marcature CE e UKCA.
Caratterisatiche:
Questo ausiliario elettrico Acti9 è un contatto OC modulare utilizzato come segnalazione remota della posizione del dispositivo associato. Nella rete CA, la corrente nominale In è compresa tra 100 mA e 6 A con frequenza operativa da 50 Hz a 60 Hz a 240 VCA e da 100 mA a 3 A con frequenza operativa da 50 Hz a 60 Hz a 415 VCA. Nella rete CC, la corrente nominale In inizia sempre da 100 mA a 24 VCC a 130 VCC. Va fino a 6A a 24VDC, 2A a 48VDC, 1.5A a 60VDC e 1A a 130VDC. Dispone di interruttore a 1 posizione con contatti di tipo 1 C/O. È destinato a impianti nuovi o ristrutturati in piccoli edifici commerciali o edifici. Questo contatto OC è compatibile con le gamme Acti9 come iC60, iID, ARC, iSW, iC40, iC40 ARC, iCV40, iCV40 VigiARC, iC60 RCBO. Questo contatto OC è compatibile con le gamme Acti9 come Acti9 iDT40. L'iOF è utilizzato per nome abbreviato o codice di compatibilità del dispositivo. Dispone di un morsetto a vite nella parte inferiore. Il collegamento consente l'uso di cavi in rame rigidi. La capacità della sezione trasversale del cavo è compresa tra 1 mm² e 4 mm². Dispone di un morsetto a vite nella parte inferiore. Il collegamento consente di utilizzare cavi flessibili in rame. La sezione del cavo è compresa tra 0,5mm² e 2,5mm². Dispone di un morsetto a vite nella parte inferiore. Il collegamento consente cavi in rame rigidi (2 cavi). La sezione del cavo è di 2,5 mm². Dispone di un morsetto a vite nella parte inferiore. La connessione consente flessibilità con cavi in rame con puntalino (2 cavi). La sezione del cavo è di 1,5 mm². La tensione di isolamento nominale (Ui) è fino a 500 V. Ha una tensione nominale di tenuta agli impulsi (Uimp) di 4 kV. La larghezza in passi da 9 mm è 1. Le dimensioni sono (L) 9 mm x (A) 86 mm x (P) 73 mm. Il colore del prodotto è bianco (RAL 9003). Il grado di inquinamento è 3. Il livello di tropicalizzazione è il trattamento 2. La coppia di serraggio del collegamento è 1N.m (inferiore) per il tipo di cacciavite PZ1. Secondo la norma CEI EN 60529, il grado di protezione IP è IP20. La temperatura di esercizio va da -35°C a +70°C. La temperatura di conservazione va da -40°C a +85°C. Questo prodotto è conforme alle norme CEI EN 60947-5-1 e GB/T 14048.5. Questo prodotto è certificato con marcature CE e UKCA.
Caratterisatiche:
| range of product | Acti9 |
|---|---|
| Tipo Prodotto | Contatto aperto/chiuso |
| Nome Dispositivo | iOF |
| Composizione contatti segnale | 1 A/C |
| Corrente nominale [In] | 0,1…6 A at 24...240 V, CA 50/60 Hz 0,1…3 A at 415 V, CA 50/60 Hz 0,1…6 A at 24 V, DC 0,1…2 A at 48 V, DC 0,1…1,5 A at 60 V, DC 0,1…1 A at 130 V, DC |
| Passo 9 mm | 1 |
| Norme Di Riferimento | EN/IEC 60947-5-1 GB/T 14048.5 |
| Certificazioni Prodotto | EAC UKCA |
| Marchi qualità | "EAC" CCC CMIM |
| Tensione nominale di isolamento [ui] | 500 V |
|---|---|
| Tensione nominale di tenuta ad impulso [uimp] | 4 kV |
| Installazione | Aggancio |
| Installazione | Left side of circuit-breaker |
| Supporto Di Montaggio | Guida DIN |
| Compatibilità pettini di distribuzione | Parte superiore: SI |
| Altezza | 86 mm |
| Larghezza | 9 mm |
| Profondità | 73 mm |
| peso prodotto | 32 g |
| Colore | Bianco |
| connessioni - morsetti | Morsetto di fissaggio a vite (parte inferiore) 1 cavi 1…4 mm² - rigido Morsetto di fissaggio a vite (parte inferiore) 1 cavi 0,5…2,5 mm² - flessibile Morsetto di fissaggio a vite (parte inferiore) 2 cavi 2,5 mm² - rigido Morsetto di fissaggio a vite (parte inferiore) 2 cavi 1,5 mm² - Flessibile con ghiera |
| Lunghezza spelatura fili | 10 mm |
| Coppia di serraggio | 1 Nm parte inferiore |
| Grado Di Protezione Ip | 3 barre di collegamento |
|---|---|
| Grado di inquinamento | 3 |
| Tropicalizzazione | 2 |
| Umidità relativa | 95 % a 55 °C |
| Temperatura Ambiente Operativa | -35…70 °C |
| Temperatura Di Stoccaggio | -40…85 °C |

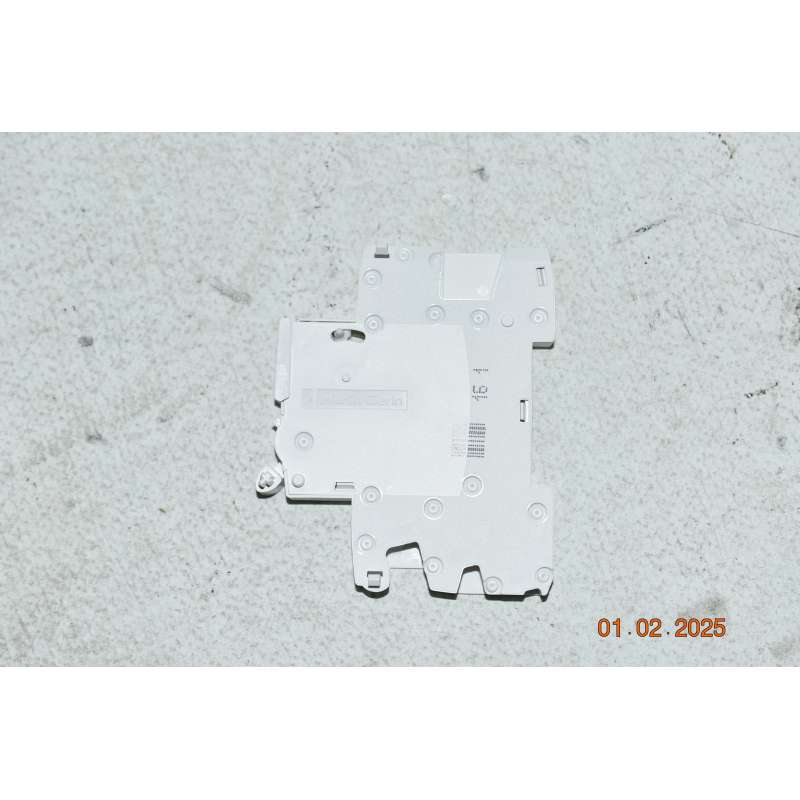

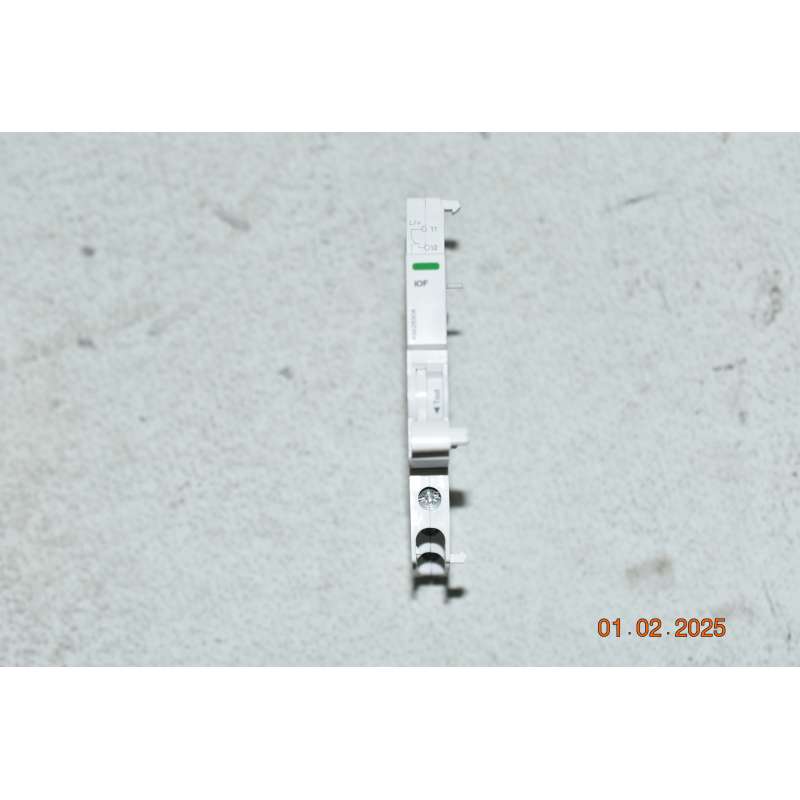

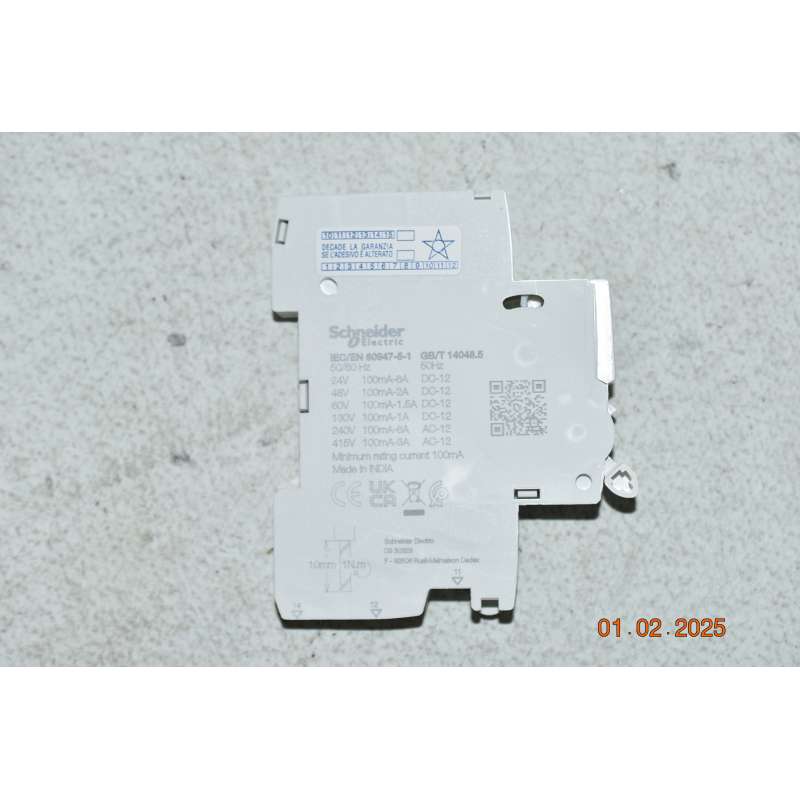

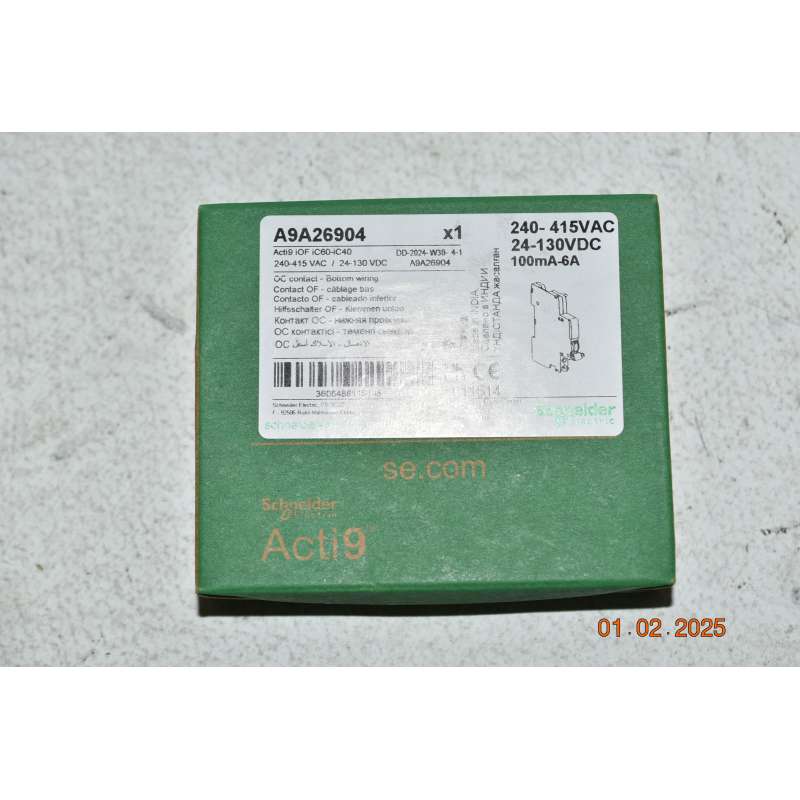

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
