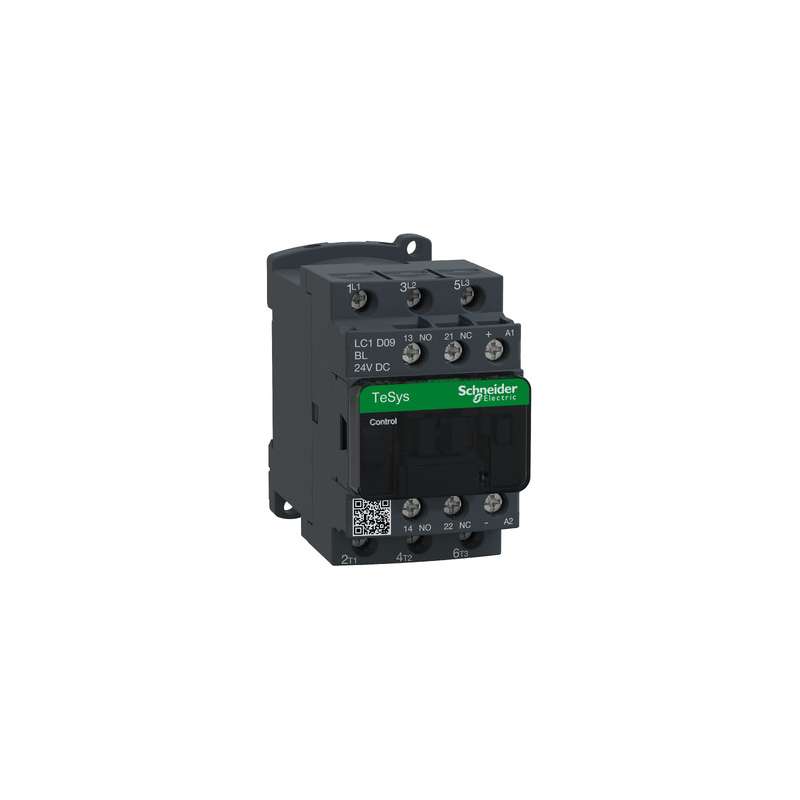

LC1D09BL Schneider Contattore TeSys LC1D 3 Poli AC3-440V- 9A-24 VCC
6102/DC3/SX
Nuovo (Altro)
30,00 € tasse incl.
tasse incl.
1 Articolo
Attenzione: ultimi articoli in magazzino!
| Tipo | Contatore |

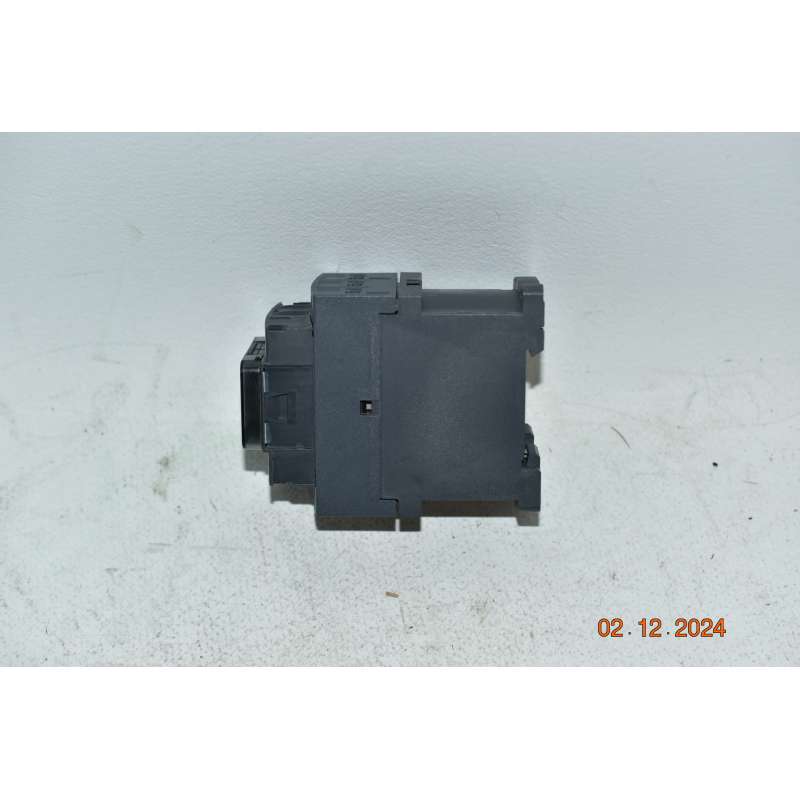

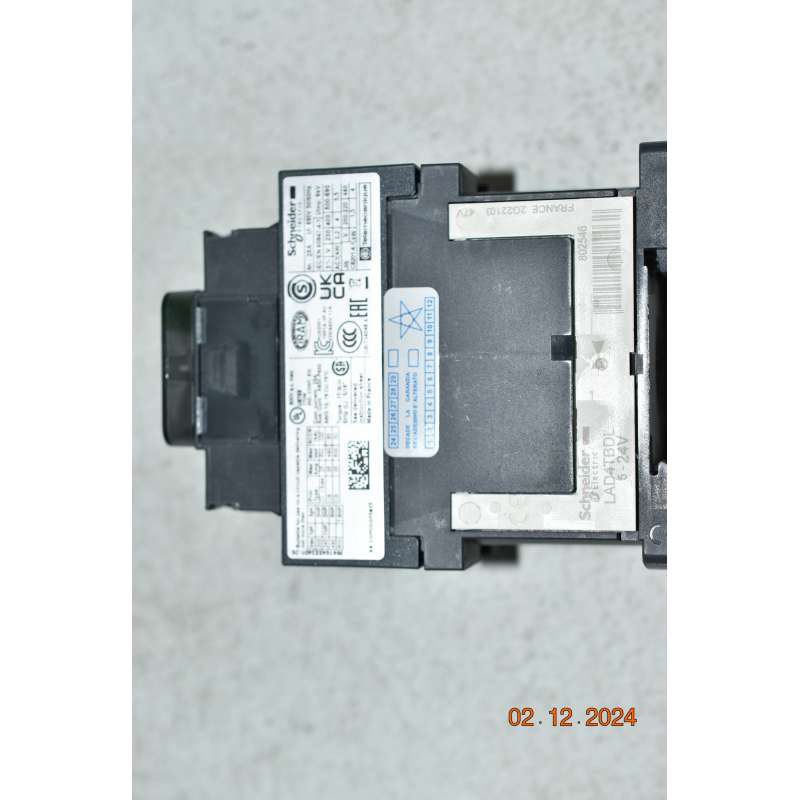

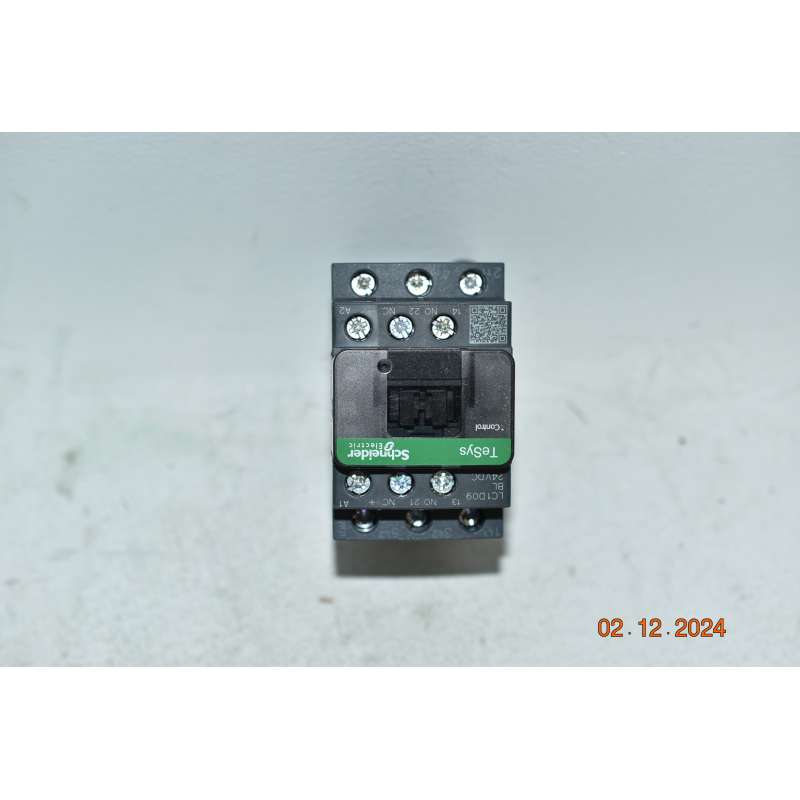

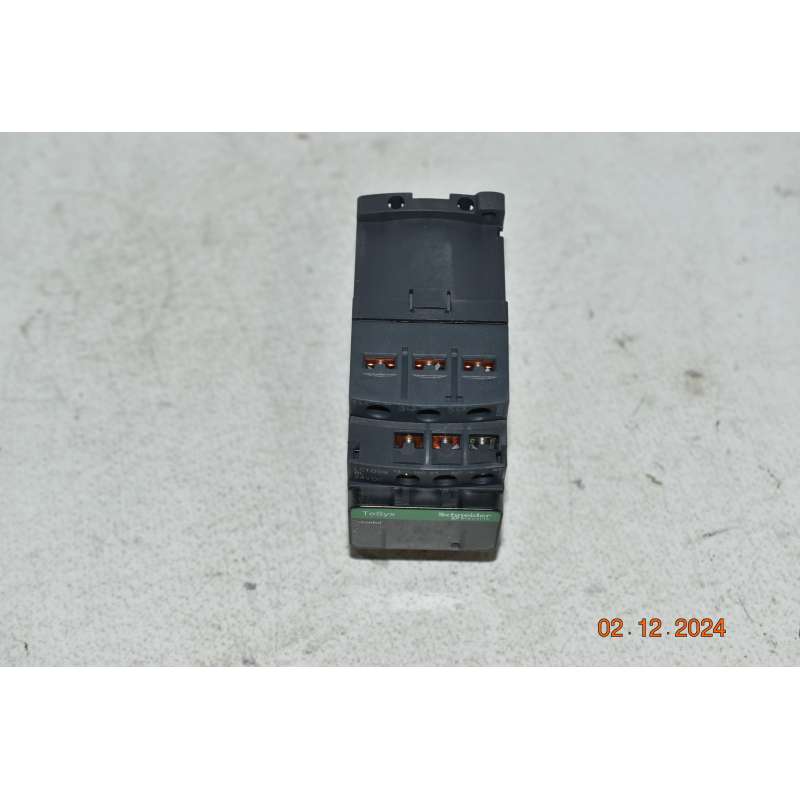

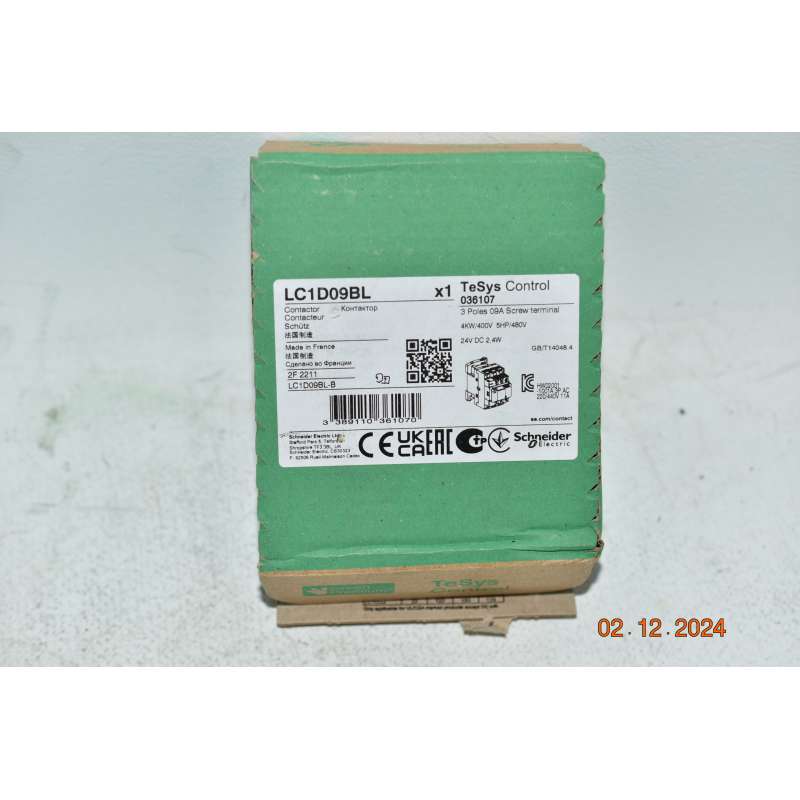

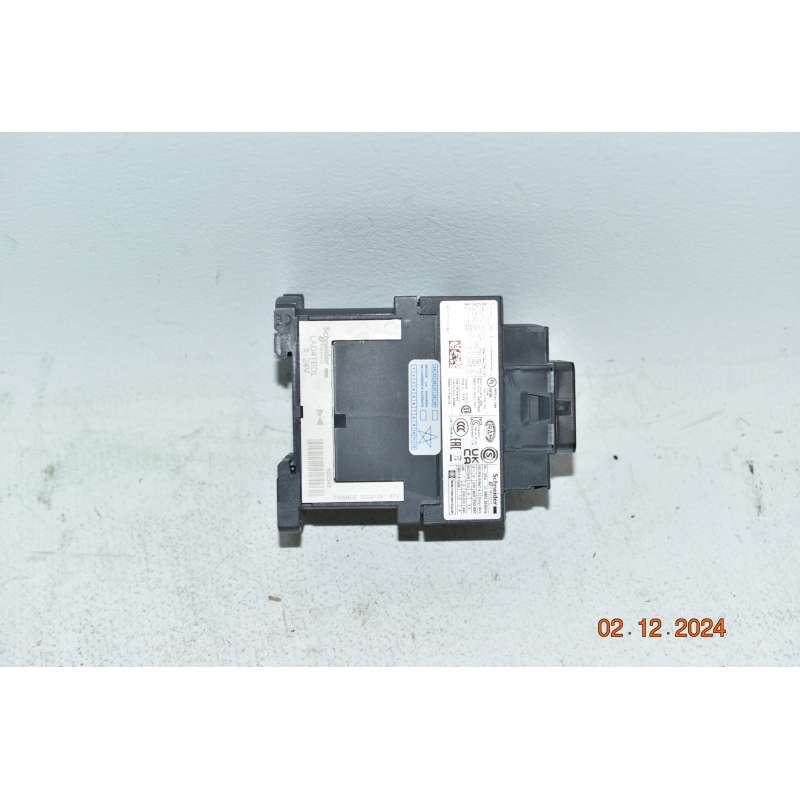

| Descrizione delle condizioni | Confezione originale danneggiata. Viene spedito quello che vedete nelle foto |
| Marca | Schneider Electric |
LC1D09BL Schneider Contattore TeSys LC1D 3 Poli AC3-440V- 9A-24 VCC
Contattore D di TeSys, 3 poli (3NO), per applicazioni di controllo del motore fino a 9 A/690V AC-3 (4 kW a 400 V). Dispone di una bobina DC a basso consumo da 24V con modulo soppressore transitorio, contatti ausiliari integrati 1NO+1NC (certificato a specchio NC), collegamento mediante morsetti a vite. Per velocità di funzionamento fino a 3600 cicli/ora e ambienti fino a 60°C, Dispone di elevata affidabilità e durata. Compatto (larghezza 45mm), montaggio su guida DIN o fissaggio a vite. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC).
Caratteristiche:
Contattore D di TeSys, 3 poli (3NO), per applicazioni di controllo del motore fino a 9 A/690V AC-3 (4 kW a 400 V). Dispone di una bobina DC a basso consumo da 24V con modulo soppressore transitorio, contatti ausiliari integrati 1NO+1NC (certificato a specchio NC), collegamento mediante morsetti a vite. Per velocità di funzionamento fino a 3600 cicli/ora e ambienti fino a 60°C, Dispone di elevata affidabilità e durata. Compatto (larghezza 45mm), montaggio su guida DIN o fissaggio a vite. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC).
Caratteristiche:
| Gamma Prodotto | TeSys Deca |
|---|---|
| Tipo Prodotto | Contattore |
| Nome Dispositivo | LC1D |
| Applicazione contattore | Carico resistivo Comando motore |
| Categoria di utilizzazione | AC-3 AC-1 AC-4 AC-3e |
| Numero di poli | 3F |
| Tensione nominale di impiego [Ue] | <= 690 V CA 25...400 Hz circuito di potenza: <= 300 V DC circuito di potenza: |
| Corrente nominale di impiego [Ie] | 9 A (at <60 °C) at <= 440 V CA AC-3 for circuito di potenza 25 A (at <60 °C) at <= 440 V CA AC-1 for circuito di potenza 9 A (at <60 °C) at <= 440 V CA AC-3e for circuito di potenza |
| [Uc] control circuit voltage | 24 V DC |
| Potenza motore [kW] | 2,2 kW at 220...230 V CA 50/60 Hz (AC-3) 4 kW at 380...400 V CA 50/60 Hz (AC-3) 4 kW at 415...440 V CA 50/60 Hz (AC-3) 5,5 kW at 500 V CA 50/60 Hz (AC-3) 5,5 kW at 660...690 V CA 50/60 Hz (AC-3) 2,2 kW at 400 V CA 50/60 Hz (AC-4) 2,2 kW at 220...230 V CA 50/60 Hz (AC-3e) 4 kW at 380...400 V CA 50/60 Hz (AC-3e) 4 kW at 415...440 V CA 50/60 Hz (AC-3e) 5,5 kW at 500 V CA 50/60 Hz (AC-3e) 5,5 kW at 660...690 V CA 50/60 Hz (AC-3e) |
|---|---|
| potenza motore in hp | 1 hp at 230/240 V CA 50/60 Hz for 1 fase motors 2 hp at 200/208 V CA 50/60 Hz for 3 fasi motors 2 hp at 230/240 V CA 50/60 Hz for 3 fasi motors 5 hp at 460/480 V CA 50/60 Hz for 3 fasi motors 7,5 hp at 575/600 V CA 50/60 Hz for 3 fasi motors 0,33 hp at 115 V CA 50/60 Hz for 1 fase motors |
| Codice compatibilità | LC1D |
| Composizione contatto polo | 3 NO |
| copertura di protezione | Con |
| Corrente termica convenzionale in aria aperta [Ith] | 25 A (at 60 °C) for circuito di potenza 10 A (at 60 °C) for circuito segnalazione |
| Potere di chiusura nominale Irms | 250 A at 440 V for circuito di potenza conforming to IEC 60947 140 A CA for circuito segnalazione conforming to IEC 60947-5-1 250 A DC for circuito segnalazione conforming to IEC 60947-5-1 |
| capacità di interruzione nominale | 250 A at 440 V for circuito di potenza conforming to IEC 60947 |
| Corrente nominale ammissibile di breve durata [Icw] | 105 A 40 °C - 10 s for circuito di potenza 210 A 40 °C - 1 s for circuito di potenza 30 A 40 °C - 10 min for circuito di potenza 61 A 40 °C - 1 min for circuito di potenza 100 A - 1 s for circuito segnalazione 120 A - 500 ms for circuito segnalazione 140 A - 100 ms for circuito segnalazione |
| Calibro del fusibile associato | 10 A gG for circuito segnalazione conforming to IEC 60947-5-1 25 A gG at <= 690 V coordination Tipo 1 for circuito di potenza 20 A gG at <= 690 V coordination Tipo 2 for circuito di potenza |
| impedenza media | 2,5 mOhm - Ith 25 A 50 Hz for circuito di potenza |
| dissipazione di potenza per polo | 1,56 W AC-1 0,2 W AC-3 0,2 W AC-3e |
| Tensione nominale di isolamento [Ui] | 690 V conforme a IEC 60947-4-1 circuito di potenza:600 V CSA certificato circuito di potenza:600 V UL certificato circuito di potenza:690 V conforme a IEC 60947-1 circuito segnalazione:600 V CSA certificato circuito segnalazione:600 V UL certificato circuito segnalazione: |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Tensione nominale di tenuta agli impulsi [Uimp] | 6 kV conforme a IEC 60947 |
| Livello di affidabilità sicurezza | B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 |
| Durata meccanica | 30 Mcicli |
| durata elettrica | 0,6 Mcicli 25 A AC-1 a Ue <= 440 V 2 Mcicli 9 A AC-3 a Ue <= 440 V 2 Mcicli 9 A AC-3e a Ue <= 440 V |
| tipo circuito di controllo | CC basso assorbimento |
| tecnologia bobina | Soppressore diodo limitazione picco bidirezionale incorporato |
| limiti tensione circuito di controllo | 0,1...0,3 Uc -40…70 °C diseccitazione DC 0,8...1,25 Uc -40…60 °C operativo DC 1...1.25 Uc 60…70 °C operativo DC |
| potenza di spunto in W | 2,4 W 20 °C) |
| assorbimento potenza di mantenimento W | 2,4 W a 20 °C |
| tempo di funzionamento | 77 ±15 % ms chiusura 25 ±20 % ms apertura |
| costante di tempo | 40 ms |
| Maximum operating rate | 3600 cicli/h at 60 °C |
| Connessioni / Morsetti | Circuito di potenza: morsetti di fissaggio a vite 1 1…4 mm² - cable stiffness: flessibile senza estremità del cavo Circuito di potenza: morsetti di fissaggio a vite 2 1…4 mm² - cable stiffness: flessibile senza estremità del cavo Circuito di potenza: morsetti di fissaggio a vite 1 1…4 mm² - cable stiffness: flessibile con estremità cavo Circuito di potenza: morsetti di fissaggio a vite 2 1…2,5 mm² - cable stiffness: flessibile con estremità cavo Circuito di potenza: morsetti di fissaggio a vite 1 1…4 mm² - cable stiffness: solido senza estremità del cavo Circuito di potenza: morsetti di fissaggio a vite 2 1…4 mm² - cable stiffness: solido senza estremità del cavo Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² - cable stiffness: flessibile senza estremità del cavo Circuito di controllo: morsetti di fissaggio a vite 2 1…4 mm² - cable stiffness: flessibile senza estremità del cavo Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² - cable stiffness: flessibile con estremità cavo Circuito di controllo: morsetti di fissaggio a vite 2 1…2,5 mm² - cable stiffness: flessibile con estremità cavo Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² - cable stiffness: solido senza estremità del cavo Circuito di controllo: morsetti di fissaggio a vite 2 1…4 mm² - cable stiffness: solido senza estremità del cavo |
| coppia di serraggio | Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2 Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2 Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2 Circuito di potenza: 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite pozidriv No 2 |
| Composizione contatto ausiliario | 1 NO + 1 NC |
| tipo contatti ausiliari | tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1 tipo contatto a specchio 1 NC conforme a IEC 60947-4-1 |
| Frequenza circ. segnalazione | 25...400 Hz |
| Tensione minima di commutazione | 17 V for circuito segnalazione |
| Corrente minima di commutazione | 5 mA for circuito segnalazione |
| Resistenza di isolamento | > 10 MOhm for circuito segnalazione |
| Tempo di non sovrapposizione | 1,5 ms alla disattivazione tra contatto NC e NO 1,5 ms all'attivazione tra contatto NC e NO |
| Supporto Di Montaggio | Piastra Rail |
| norme di riferimento | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ CSA C22.2 No 60947-4-1 |
|---|---|
| Certificazioni Prodotto | UL CCC CSA Marina UKCA EAC Schema CB |
| grado di protezione IP | IP20 Lato frontale conforme a CEI 60529 |
| Trattamento di protezione | TH conforme a IEC 60068-2-30 |
| tenuta climatica | conforme a IACS E10 esposizione al calore umido conforme a IEC 60947-1 Annex Q category D esposizione al calore umido |
| temperatura ammessa vicino al dispositivo | -40…60 °C 60…70 °C con declassamento |
| Altitudine di funzionamento | 0...3000 m |
| Resistenza Al Fuoco | 850 °C conforme a IEC 60695-2-1 |
| Tenuta Al Fuoco | V1 conforme a UL 94 |
| robustezza meccanica | Vibrazioni contattore aperto (2 Gn, 5...300 Hz) Vibrazioni contattore chiuso (4 Gn, 5...300 Hz) Urti contattore aperto (10 Gn per 11 ms) Urti contattore chiuso (15 Gn per 11 ms) |
| altezza | 77 mm |
| larghezza | 45 mm |
| profondità | 95 mm |
| Peso Netto | 0,48 kg |
