CAD323BL Schneider Contattore Ausiliario TeSys 3No+2NC...10Amp 24 Vcc

Riferimento: 6095/DC3/SX/Q0

Condizione: Nuovo (Altro)

30,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Contaore

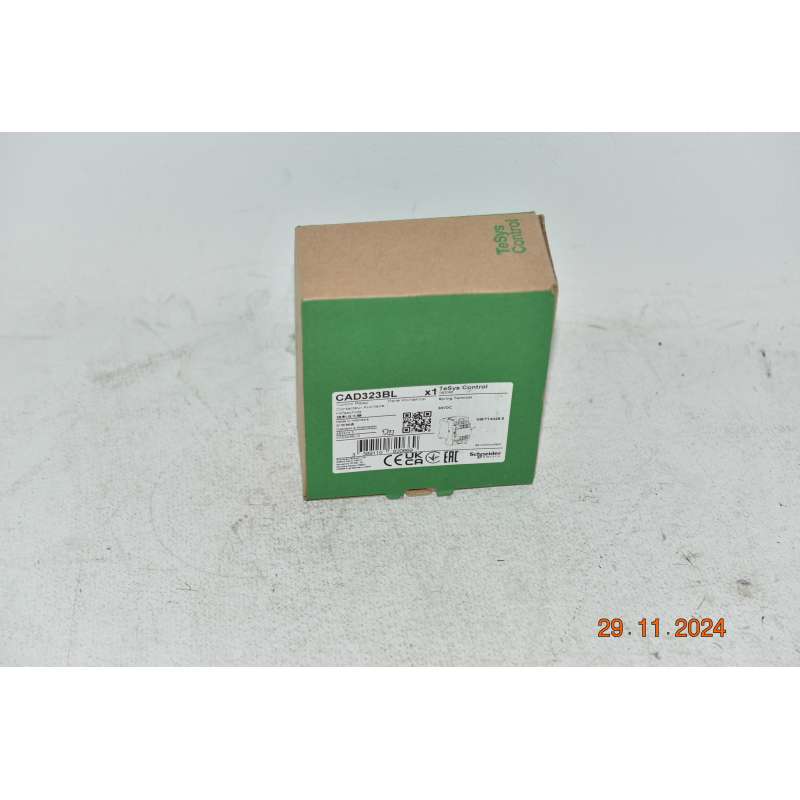

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

CAD323BL Schneider Contattore Ausiliario TeSys 3No+2NC...10Amp 24 Vcc
CAD323BL è un relè di controllo TeSys D Schneider Electric per le categorie di utilizzo AC-15 fino a 690V e DC-13 fino a 440V. E' composto da 5 contatti (3NO + 2NC), una bobina CC a basso consumo da 24 V con un modulo soppressore integrale di picchi e collegamento mediante morsetti a molla. Per applicazioni severe con elevate velocità di funzionamento fino a 10.800 cicli/ora, offre affidabilità e resistenza elevate. Disponibile in tutto il mondo, dispone di certificazione in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi)
Caratteristiche:

Gamma	TeSys TeSys Deca
Nome Prodotto	TeSys CAD
Tipo Prodotto	Relè di controllo
Nome Dispositivo	CAD
Applicazione contattore	Circuito di controllo

Caratteristiche tecniche
Categoria di utilizzazione	AC-14 DC-13 AC-15
Composizione contatto polo	3 NO + 2 NC
Tensione nominale di impiego [Ue]	<= 690 V CA 25...400 Hz
tipo circuito di controllo	CC basso assorbimento
tensione di comando [Uc]	24 V CC
Tensione nominale di tenuta agli impulsi [Uimp]	6 kV conforme a IEC 60947
Corrente termica convenzionale in aria aperta [Ith]	10 A (at 60 °C)
potere di chiusura nominale Irms	140 A CA conforme a IEC 60947-5-1 250 A DC conforme a IEC 60947-5-1
Corrente nominale ammissibile di breve durata [Icw]	100 A - 1 s 120 A - 500 ms 140 A - 100 ms
Calibro del fusibile associato	10 A gG conforming to IEC 60947-5-1
Tensione nominale di isolamento [Ui]	600 V UL certificato 600 V CSA certificato 690 V conforme a IEC 60947-5-1
Supporto Di Montaggio	Piastra Rail
Connessioni - morsetti	Terminali a molla 1 cavi 1…2,5 mm²flessibile senza terminazione cavo Terminali a molla 2 cavi 1…2,5 mm²flessibile senza terminazione cavo Terminali a molla 1 cavi 1…2,5 mm²solido senza terminazione cavo Terminali a molla 2 cavi 1…2,5 mm²solido senza terminazione cavo
limiti tensione circuito di controllo	0,1...0,25 Uc -40…70 °C diseccitazione DC 0,7...1,25 Uc -40…60 °C operativo DC 1...1.25 Uc 60…70 °C operativo DC
tempo di funzionamento	65...88 ms eccitazione bobina + chiusura NO 14...25 ms diseccitazione bobina + apertura NO 57...77 ms attiv. bobina + apertura NC 28...42 ms disatt. bobina + chiusura NC
Durata meccanica	30 Mcicli
Maximum operating rate	180 cicli/m
costante di tempo	40 ms
potenza di spunto in W	2,4 W 20 °C)
assorbimento potenza di mantenimento W	2,4 W a 20 °C
Tensione minima di commutazione	17 V
Corrente minima di commutazione	5 mA
Tempo di non sovrapposizione	1,5 ms all'attivazione tra contatto NC e NO 1,5 ms alla disattivazione tra contatto NC e NO
Resistenza di isolamento	> 10 MOhm
robustezza meccanica	Urti relè di controllo aperto: 10 Gn per 11 ms conforme a IEC 60068-2-27 Urti relè di controllo chiuso: 15 Gn per 11 ms conforme a IEC 60068-2-27 Vibrazioni relè di controllo aperto: 2 Gn, 5...300 Hz conforme a IEC 60068-2-6 Vibrazioni relè di controllo chiuso: 4 Gn, 5...300 Hz conforme a IEC 60068-2-6
altezza	99 mm
larghezza	45 mm
profondità	93 mm
Peso Netto	0,58 kg

Ambiente
norme di riferimento	EN/IEC 60947-5-1 GB/T 14048.5 UL 60947-5-1 CSA C22.2 No 60947-5-1 JIS C8201-5-1
Certificazioni Prodotto	CB CCC UL CSA EAC CE UKCA
grado di protezione IP	IP2x conforme a VDE 0106
Trattamento di protezione	TH conforme a IEC 60068
Temperatura Ambiente	-40…60 °C 60…70 °C con declassamento
Temperatura Di Stoccaggio	-60…80 °C
Altitudine di funzionamento	0...3000 m

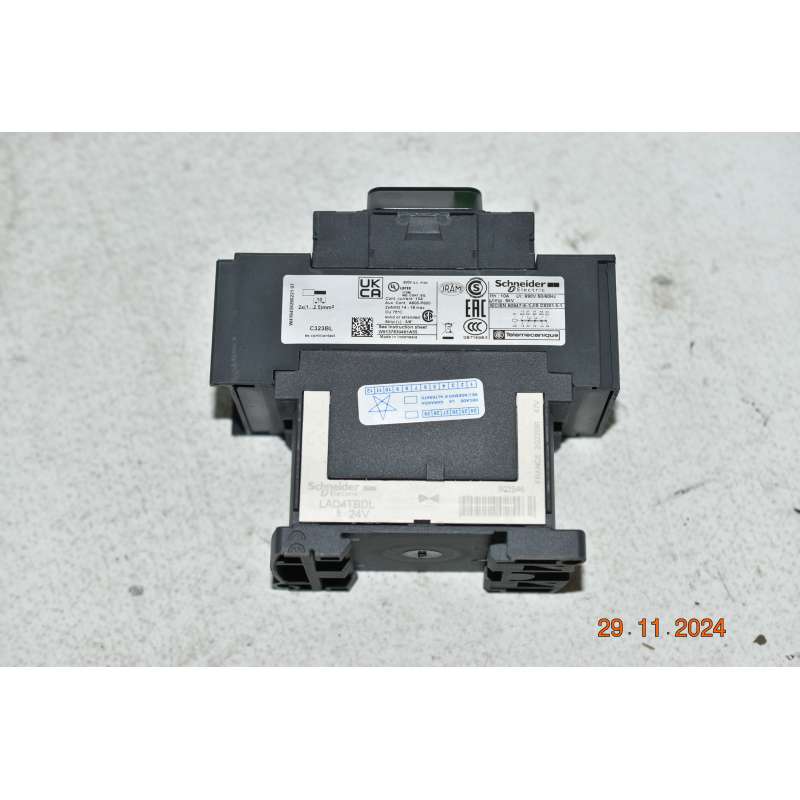

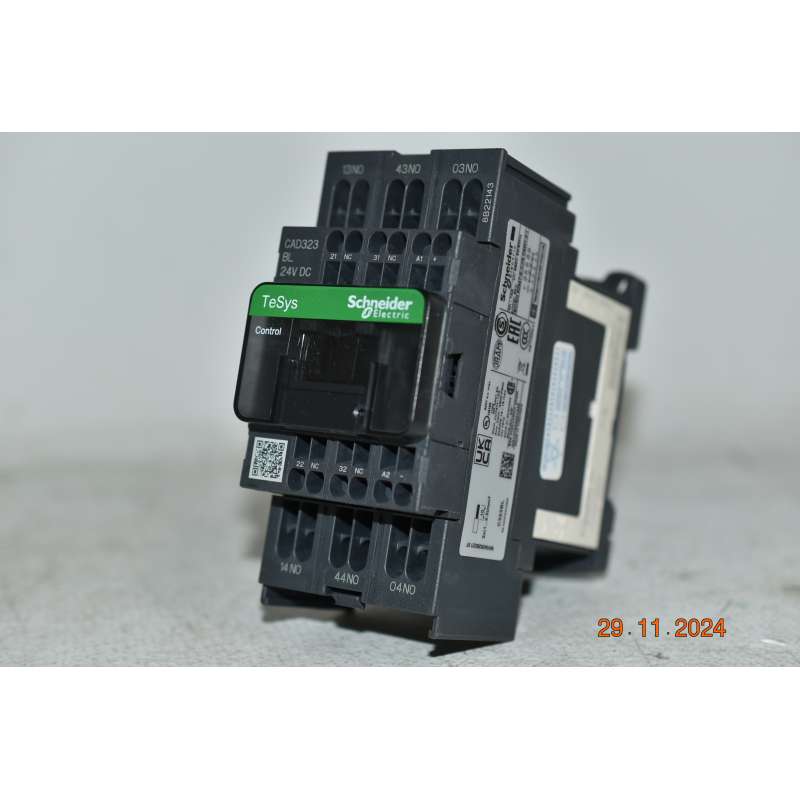

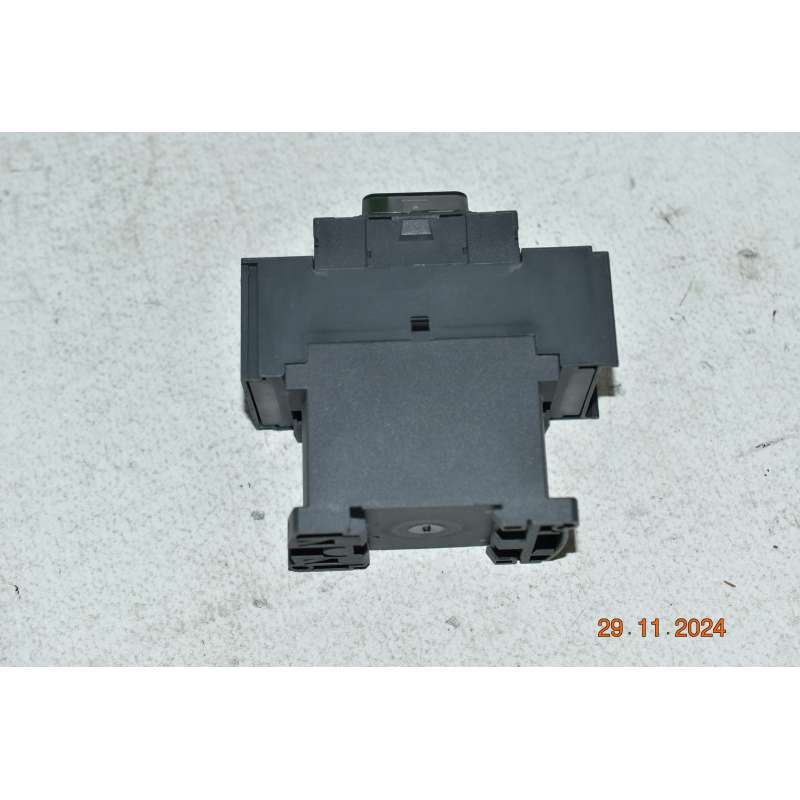

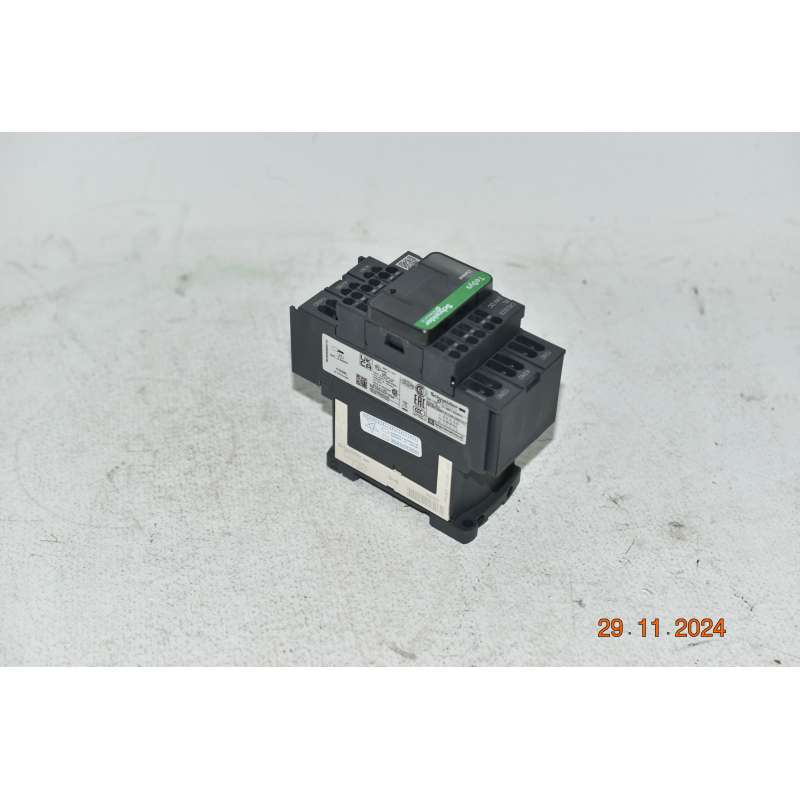

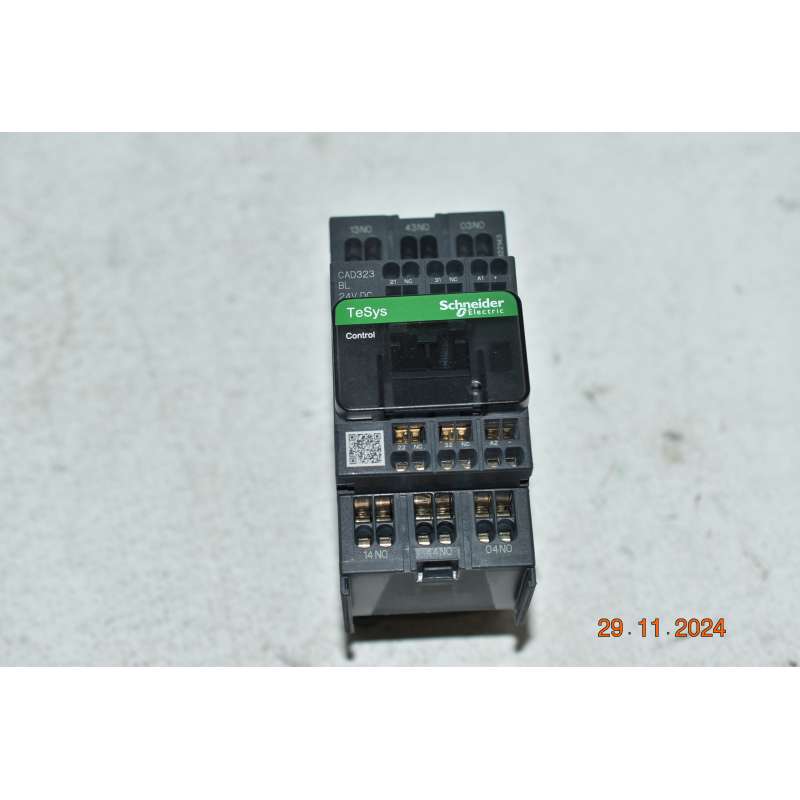

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
