Schneider LC1K06106BLS207 TeSys K Contattore 3P AC3 440 V 6 A 1NO Aux 24 V Dc
5884/BB2/DX
Nuovo (Altro)
30,00 € tasse incl.
tasse incl.
1 Articolo
Attenzione: ultimi articoli in magazzino!
| Tipo | Contattore |

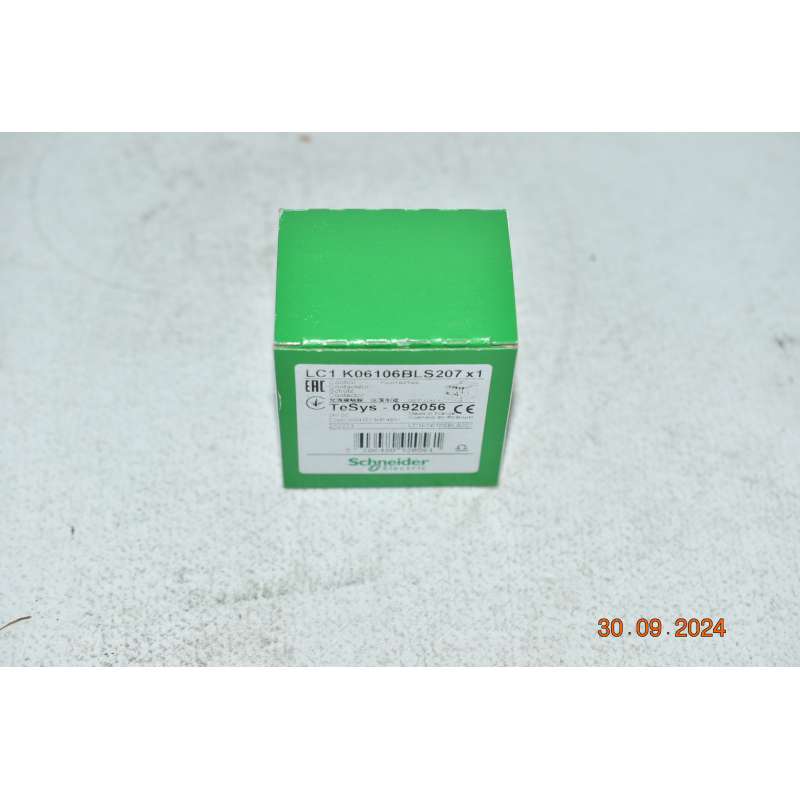

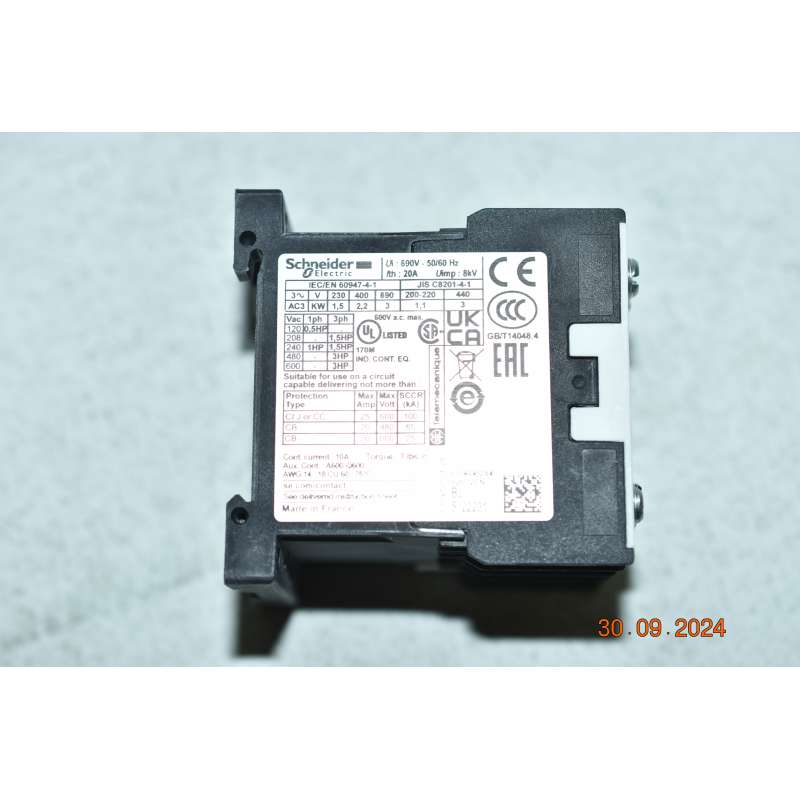

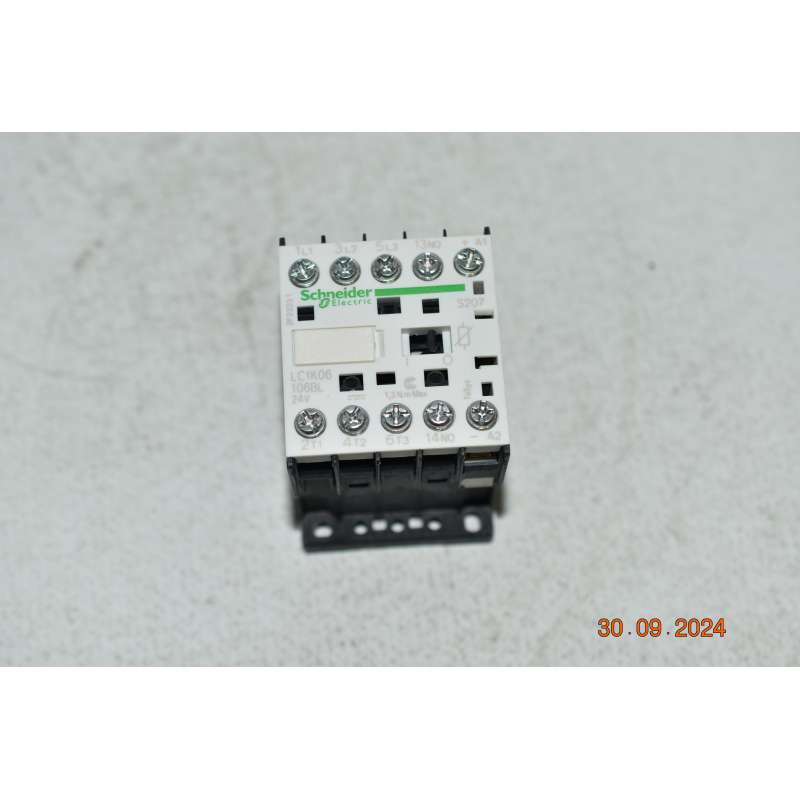

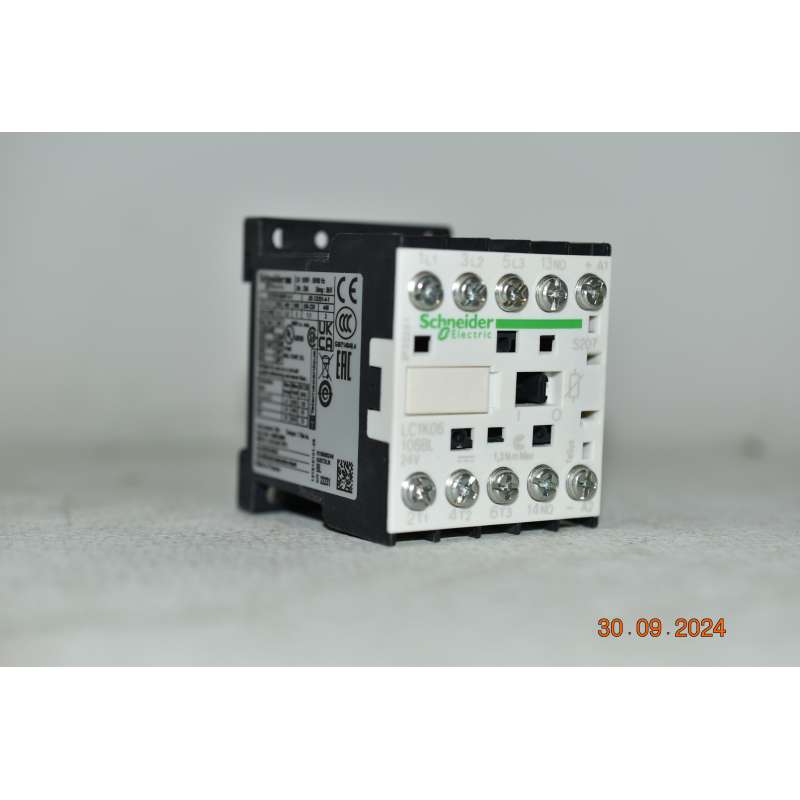

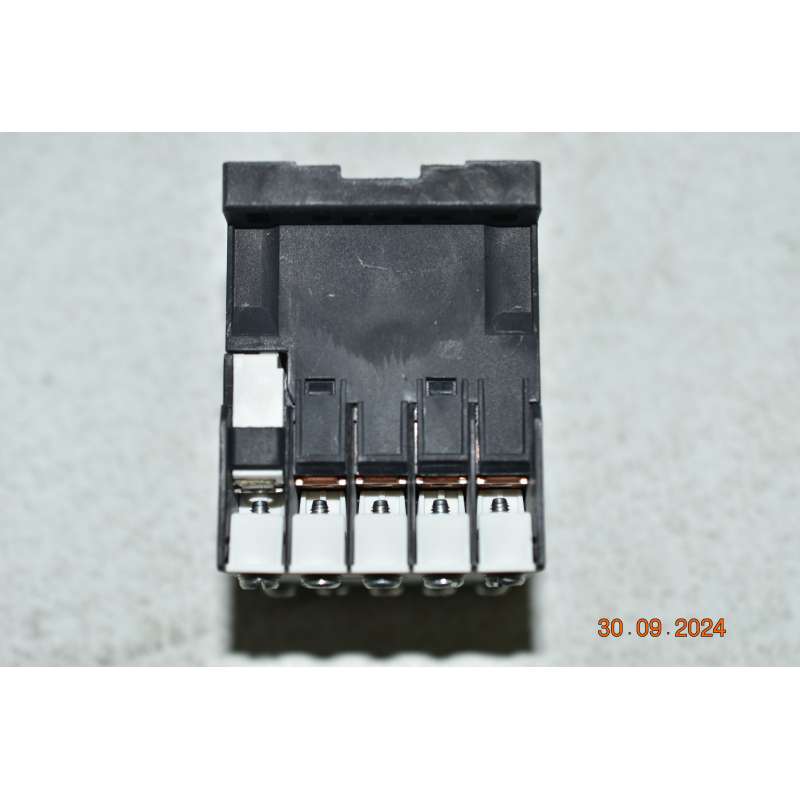

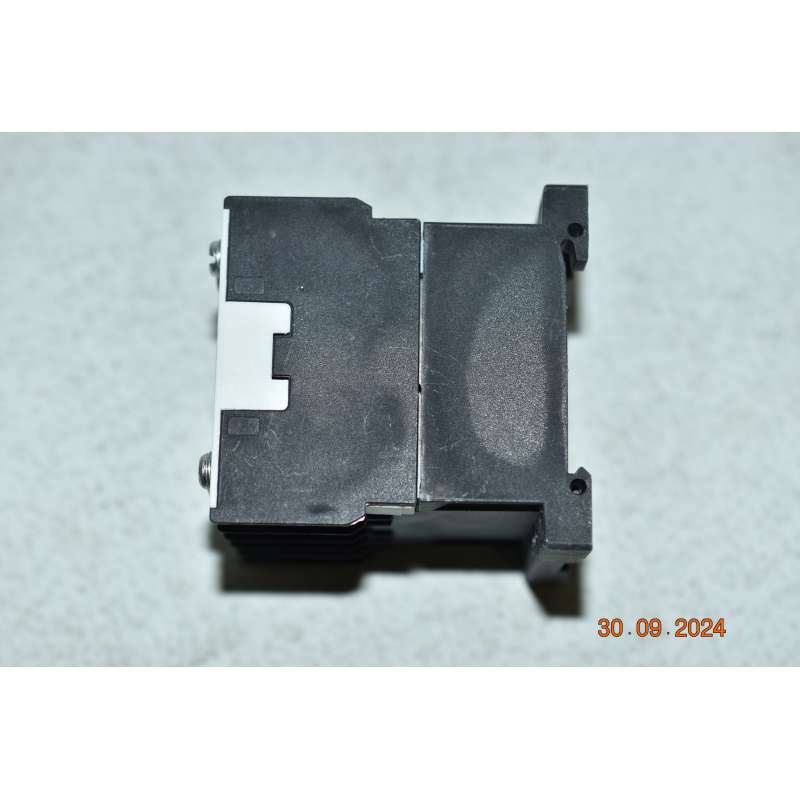

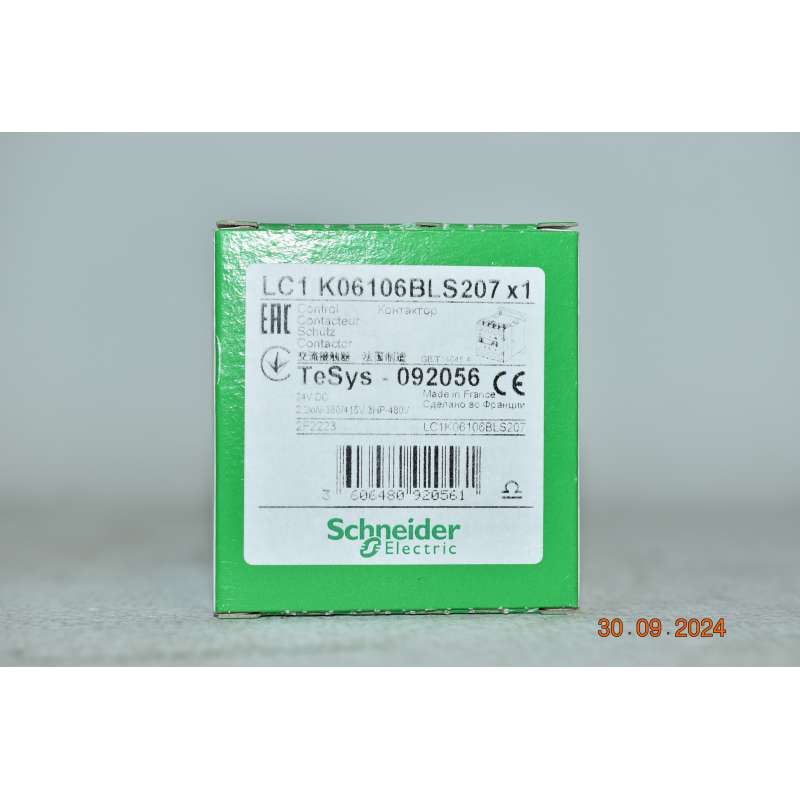

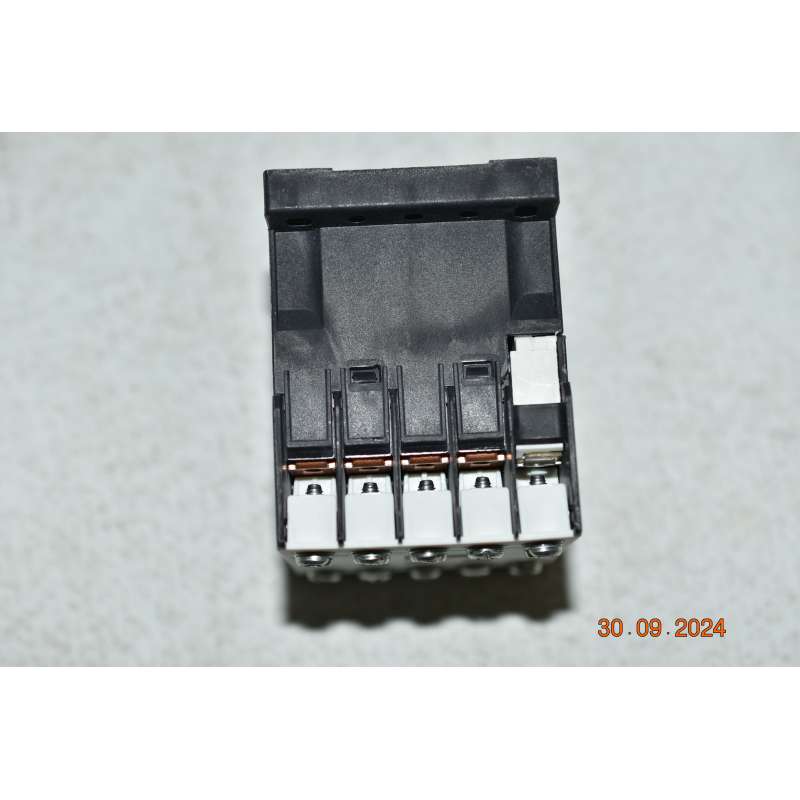

| Descrizione delle condizioni | Confezione originale danneggiata. Viene spedito quello che vedete nelle foto |
| Marca | Schneider |
| Fabbricante | Schneider Electric |
| Responsabile dei Prodotti | Schneider Electric |
Schneider LC1K06106BLS207 TeSys K Contattore 3P AC3 440 V 6 A 1NO
Contattore TeSys K, 3P(3NO) per applicazioni di controllo motori AC-3 fino a 6 A @440V. È pienamente conforme alle norme ferroviarie. Offre affidabilità e durata elevate con una durata meccanica di 30 Mcicli e una durata elettrica di 1,3 Mcicli. Fornisce protezione IP20 confermando a VDE 0106. Può coprire fino a 50°C di temperatura di funzionamento sotto 2000 m di altitudine senza declassamento. Progettato per applicazioni severe con velocità di funzionamento massime fino a 3600 cicli/ora. Dimensioni: 58 mm x 45 mm x 57 mm (A x L x P), montaggio su guida o piastra. Certificazione multi-standard internazionali, prodotto Green Premium (RoHS/REACh).
Caratteristiche:
Contattore TeSys K, 3P(3NO) per applicazioni di controllo motori AC-3 fino a 6 A @440V. È pienamente conforme alle norme ferroviarie. Offre affidabilità e durata elevate con una durata meccanica di 30 Mcicli e una durata elettrica di 1,3 Mcicli. Fornisce protezione IP20 confermando a VDE 0106. Può coprire fino a 50°C di temperatura di funzionamento sotto 2000 m di altitudine senza declassamento. Progettato per applicazioni severe con velocità di funzionamento massime fino a 3600 cicli/ora. Dimensioni: 58 mm x 45 mm x 57 mm (A x L x P), montaggio su guida o piastra. Certificazione multi-standard internazionali, prodotto Green Premium (RoHS/REACh).
Caratteristiche:
| Gamma | TeSys |
|---|---|
| Tipo prodotto | Contattore |
| Nome dispositivo | LC1K |
| Applicazione | Controllo |
| Applicazione contattore | Comando motore |
| Categoria di utilizzazione | AC-3 AC-3e AC-4 |
|---|---|
| Numero di poli | 3P |
| power pole contact composition | 3 NO |
| Tensione nominale di impiego [Ue] | <= 690 V CA <= 400 Hz circuito di potenza: <= 690 V CA <= 400 Hz circuito segnalazione: |
| Corrente nominale di impiego [Ie] | 6 A (at <60 °C) at <= 440 V CA AC-3 for circuito di potenza 6 A (at <60 °C) at <= 440 V CA AC-3e for circuito di potenza |
| tipo circuito di controllo | CC basso assorbimento |
| tensione di comando [Uc] | 24 V DC |
| potenza motore in kW | 1,5 kW a 220...230 V CA 50/60 Hz AC-3 2,2 kW a 380...415 V CA 50/60 Hz AC-3 3 kW a 440/690 V CA 50/60 Hz AC-3 1,5 kW a 220...230 V CA 50/60 Hz AC-3e 2,2 kW a 380...415 V CA 50/60 Hz AC-3e 3 kW a 440/690 V CA 50/60 Hz AC-3e 1,5 kW a 220...230 V CA 50/60 Hz AC-4 2,2 kW a 380...415 V CA 50/60 Hz AC-4 3 kW a 440/690 V CA 50/60 Hz AC-4 |
| Composizione contatto ausiliario | 1 NO |
| Tensione nominale di tenuta agli impulsi [Uimp] | 8 kV |
| Categoria di sovratensione | III |
| Corrente termica convenzionale in aria aperta [Ith] | 20 A (at 60 °C) for circuito di potenza 10 A (at 50 °C) for circuito segnalazione |
| Potere di chiusura nominale Irms | 110 A CA for circuito di potenza conforming to IEC 60947 110 A CA for circuito segnalazione conforming to IEC 60947 |
| capacità di interruzione nominale | 110 A at 220...230 V conforming to IEC 60947 110 A at 380...400 V conforming to IEC 60947 110 A at 415 V conforming to IEC 60947 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947 |
| Corrente nominale ammissibile di breve durata [Icw] | 90 A 50 °C - 1 s for circuito di potenza 85 A 50 °C - 5 s for circuito di potenza 80 A 50 °C - 10 s for circuito di potenza 60 A 50 °C - 30 s for circuito di potenza 45 A 50 °C - 1 min for circuito di potenza 40 A 50 °C - 3 min for circuito di potenza 20 A 50 °C - >= 15 min for circuito di potenza 80 A - 1 s for circuito segnalazione 90 A - 500 ms for circuito segnalazione 110 A - 100 ms for circuito segnalazione |
| Calibro del fusibile associato | 25 A gG at <= 440 V for circuito di potenza 10 A gG for circuito segnalazione conforming to IEC 60947 10 A gG for circuito segnalazione conforming to VDE 0660 |
| impedenza media | 3 mOhm - Ith 20 A 50 Hz for circuito di potenza |
| Tensione nominale di isolamento [Ui] | 690 V conforme a IEC 60947-4-1 circuito di potenza:690 V conforme a IEC 60947-4-1 circuito segnalazione:690 V conforme a IEC 60947-5-1 circuito segnalazione:750 V conforme a VDE 0110 gr C circuito di potenza:690 V conforme a BS 5424 circuito di potenza:690 V conforme a NF C 20-040 circuito di potenza: |
| safety cover | Con |
| Resistenza di isolamento | > 10 MOhm for circuito segnalazione |
| potenza di spunto in W | 1,8 W 20 °C) |
| assorbimento potenza di mantenimento W | 1,8 W a 20 °C |
| dissipazione di calore | 1,8 W |
| limiti tensione circuito di controllo | Operativo: 0,7...1,3 Uc (at <50 °C) Diseccitazione: >= 0,10 Uc (at <50 °C) |
| Connessioni - morsetti | Circuito di potenza: morsetti di collegamento a dado (diametro esterno: 7 mm) |
| Maximum operating rate | 3600 cicli/h |
| tecnologia bobina | Con dispositivo di soppressione integrato |
| tipo contatti ausiliari | tipo istantaneo 1 NO |
| Frequenza circ. segnalazione | <= 400 Hz |
| Corrente minima di commutazione | 5 mA for circuito segnalazione |
| Tensione minima di commutazione | 17 V for circuito segnalazione |
| Installazione | Rail Piastra |
| Coppia di serraggio | Circuito di potenza: 0,8…1,3 Nm - su morsetti di collegamento a dado - con cacciavite 3,2 mm piatto Ø 6 mm Circuito di potenza: 0,8…1,3 Nm - su morsetti di collegamento a dado - con cacciavite 3,2 mm Philips No 2 Circuito di potenza: 0,8…1,3 Nm - su morsetti di collegamento a dado pozidriv No 2 |
| tempo di funzionamento | 10...20 ms diseccitazione bobina + apertura NO 30...40 ms eccitazione bobina + chiusura NO |
| Livello di affidabilità sicurezza | B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 |
| Distanza di non sovrapposizione | 0,5 mm |
| Durata meccanica | 30 Mcicli |
| durata elettrica | 1,3 Mcicli 6 A AC-3 a Ue <= 440 V |
| robustezza meccanica | Urti contattore chiuso, su asse X: 10 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore chiuso, su asse Y: 15 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore chiuso, su asse Z: 15 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore aperto, su asse X: 6 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore aperto, su asse Y: 10 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore aperto, su asse Z: 10 Gn per 11 ms conforme a IEC 60068-2-27 Vibrazioni contattore chiuso: 4 Gn, 5...300 Hz conforme a IEC 60068-2-6 Vibrazioni contattore aperto: 2 Gn, 5...300 Hz conforme a IEC 60068-2-6 |
| altezza | 58 mm |
| larghezza | 45 mm |
| Profondità | 57 mm |
| Peso netto | 0,235 kg |
| norme di riferimento | EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 |
|---|---|
| Certificazioni prodotto | Schema CB CCC UL CSA EAC CE UKCA |
| grado di protezione IP | IP20 conforme a VDE 0106 |
| Trattamento di protezione | TC conforme a IEC 60068 TC conforme a DIN 50016 |
| Temperatura di stoccaggio | -50…80 °C |
| temperatura ammessa vicino al dispositivo | -40…70 °C a Uc |
| Altitudine di funzionamento | 2000 m senza declassamento |
| Tenuta al fuoco | V0 conforme a UL 94 |
