Schneider LADN22 Blocco Contatti Ausiliari TeSys 2NO+2NC

Riferimento: 5883/BB2/Dx

Condizione: Nuovo (Altro)

15,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Contattore

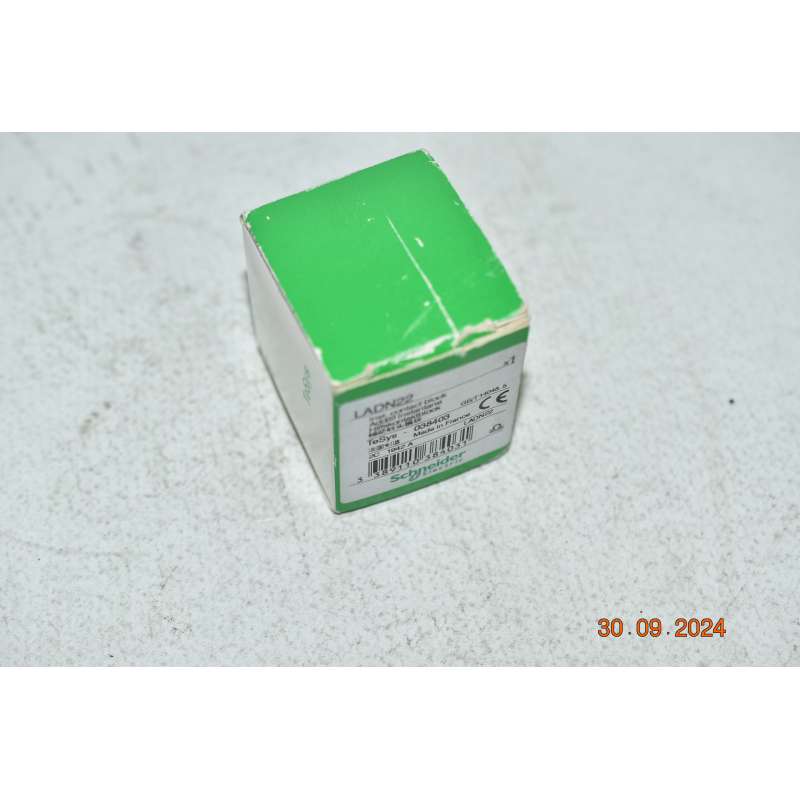

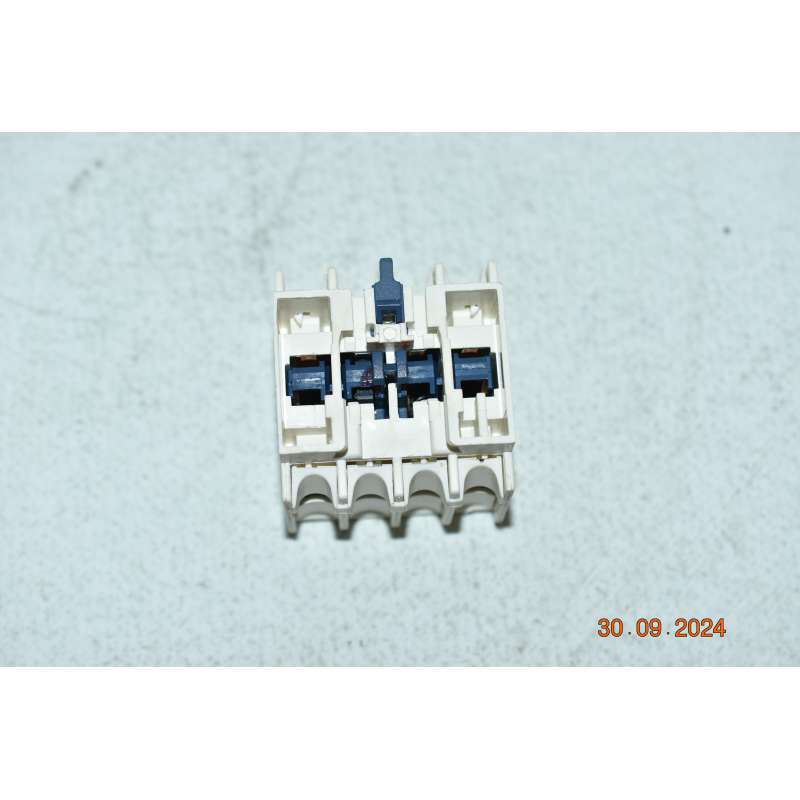

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

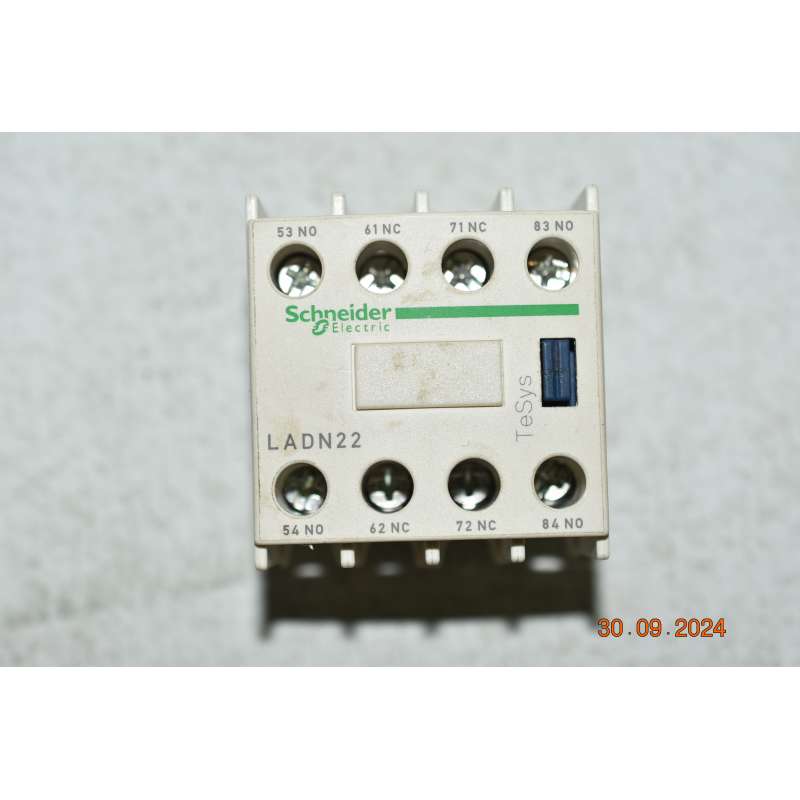

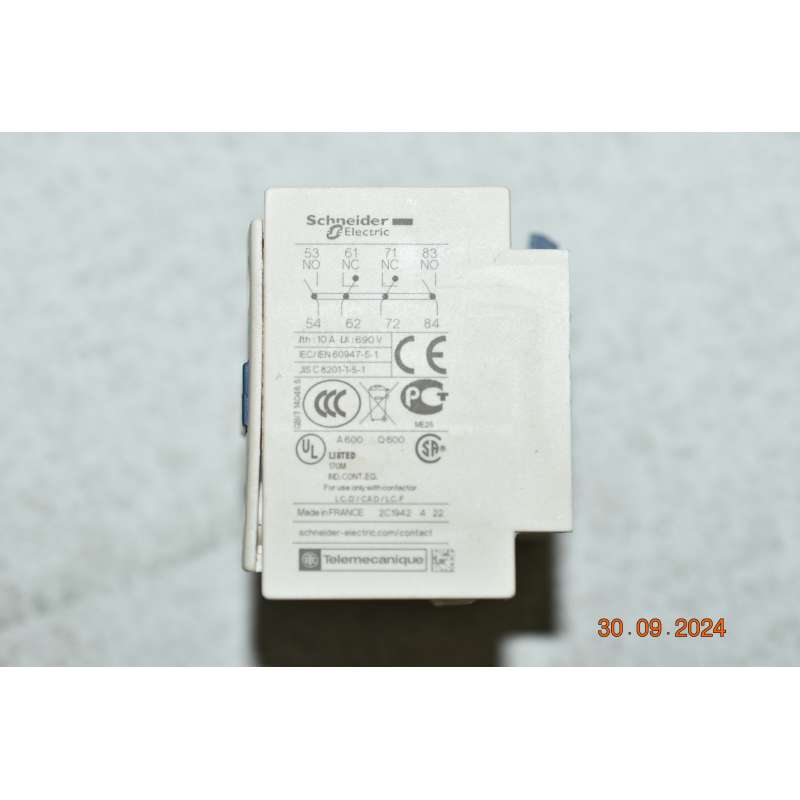

Schneider LADN22 Blocco Contatti Ausiliari TeSys 2NO+2NC
LADN22 è un blocco aggiuntivo di contatti ausiliari di Schneider Electric per contattori TeSys D e TeSys F. Blocco a montaggio anteriore, è provvisto di contatti istantanei 2NA+2NC fino a 10 A 690 V CA. Può essere utilizzato in applicazioni di sicurezza grazie ai contatti a specchio NC certificati. Facile installazione anteriore tramite clip, garantisce affidabilità e resistenza elevate. Disponibile in tutto il mondo, dispone di certificazione in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).
Caratteristiche:

Gamma	TeSys TeSys Deca
Nome prodotto	TeSys Deca
Tipo prodotto	Blocco contatti ausiliari
Nome dispositivo	LADN
compatibilità gamma	TeSys D CAD TeSys D LC1D TeSys F LC1F TeSys F CR1F TeSys Deca CAD TeSys Deca LC1D
Installazione	Lato anteriore
Composizione contatto polo	2 NO + 2 NC
Contacts operation	Istantaneo
Tensione nominale di impiego [Ue]	690 V CA 25...400 Hz
Corrente nominale di impiego [Ie]	6 A at 120 V AC-15 1,04 A at 690 V AC-15 0,55 A at 125 V DC-13 0,1 A at 600 V DC-13
Tensione nominale di isolamento [Ui]	690 V conforme a IEC 60947-5-1 600 V conforme a UL 600 V conforme a CSA
Corrente termica convenzionale in aria aperta [Ith]	10 A (at 60 °C)
norme di riferimento	EN/IEC 60947-5-1 GB/T 14048.5 EN 50012 UL 60947-5-1 CSA C22.2 No 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ
Certificazioni prodotto	Schema CB UL CSA CCC EAC UKCA

Caratteristiche tecniche
Potere di chiusura nominale Irms	140 A CA conforming to IEC 60947-5-1 250 A DC conforming to IEC 60947-5-1
Corrente nominale temporanea ammessa	100 A 60 °C 1 s 120 A 60 °C 500 ms 140 A 60 °C 100 ms
Tipologia protezione	Fusibile gG 10 A
Durata meccanica	30 Mcicli
Corrente minima di commutazione	5 mA
Tensione minima di commutazione	17 V
Tempo di non sovrapposizione	1,5 ms alla disattivazione senza sovrapposizione tra contatti NC e NO 1,5 ms all'attivazione senza sovrapposizione tra contatti NC e NO
Resistenza di isolamento	> 10 MOhm
Connessioni - morsetti	Morsetti di fissaggio a vite 1 cavi 1…4 mm²flessibile con terminazione cavo Morsetti di fissaggio a vite 1 cavi 1…4 mm²flessibile senza terminazione cavo Morsetti di fissaggio a vite 2 cavi 1…2,5 mm²flessibile con terminazione cavo Morsetti di fissaggio a vite 2 cavi 1…4 mm²flessibile senza terminazione cavo Morsetti di fissaggio a vite 1 cavi 1…4 mm²rigido senza terminazione cavo Morsetti di fissaggio a vite 2 cavi 1…4 mm²rigido senza terminazione cavo
Coppia di serraggio	1,7 Nm - con cacciavite piatto Ø 6 mm 1,7 Nm - con cacciavite Philips No 2 1,7 Nm - con cacciavite pozidriv No 2
altezza	48 mm
larghezza	44 mm
Profondità	42 mm
Peso netto	0,05 kg
Colore	Grigio scuro

Ambiente
Caratteristiche ambientali	Ambiente normale
Grado di protezione IP	IP20 conforme aIEC 60529
Trattamento di protezione	TH conforme a IEC 60068
Temperatura di stoccaggio	-60…80 °C
Temperatura ambiente	-5…60 °C
Altitudine di funzionamento	3000 m
