Schneider SSP1A125BD Relè Stato Solido 25 Amp monofase

Riferimento: 5871/BB2/SX/Q7

Condizione: Nuovo (Altro)

20,00 € tasse incl.

7 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Relè

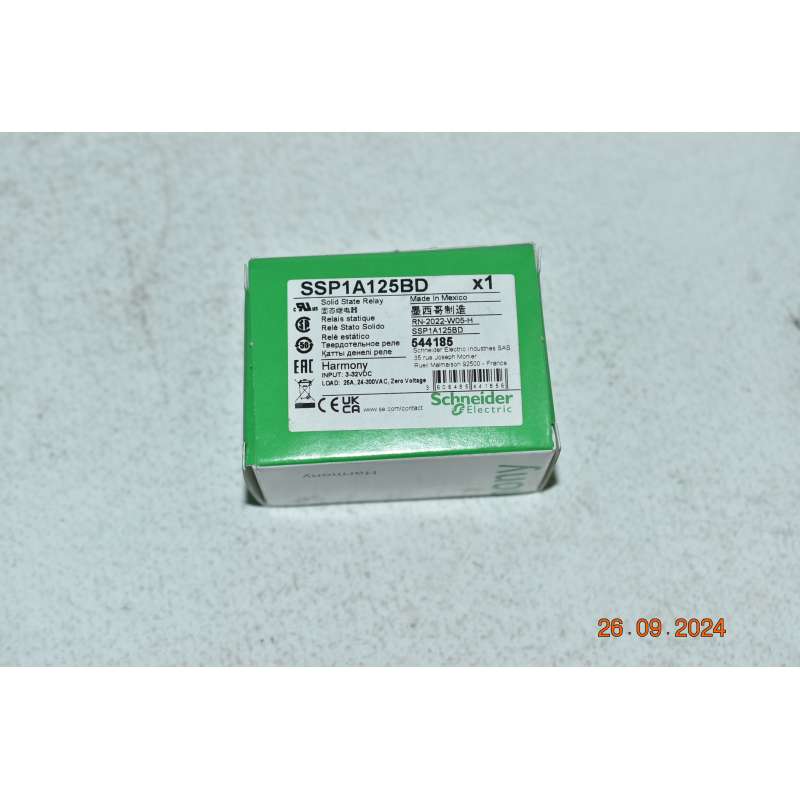

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

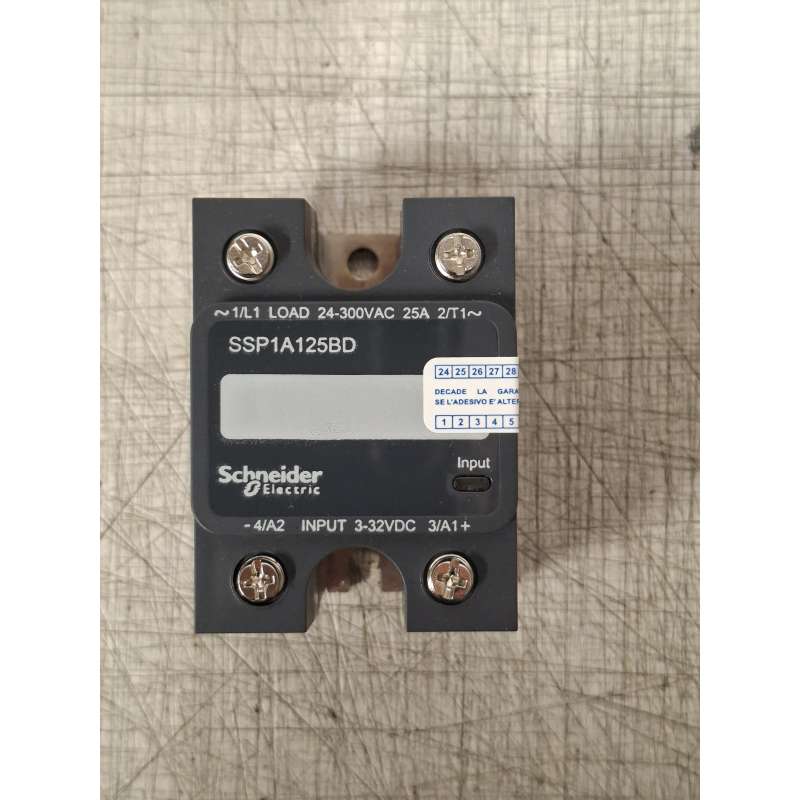

Schneider SSP1A125BD Relè Stato Solido 25 Amp monofase
Il relè statico per montaggio a pannello accetta il cablaggio con cavo nudo, estremità del cavo crimpate, connettori a forcella o connettori ad anello. Ha una corrente nominale di 25 A, un circuito di comando da 3 a 32 V DC e ha una tensione di uscita di carico nominale da 24 a 300 V AC. Dispone inoltre di un pulsante di test per semplificare le attività di debug, collaudo e messa in servizio. Si monta sulla superficie metallica del pannello e vanta un'eccellente capacità di dissipazione termica grazie al pad termico installato in fabbrica o su guide DIN con dissipatore di calore accessorio. Dispone di un indicatore visivo che mostra lo stato del suo ingresso e di un'uscita di allarme che consente una risposta rapida a eventi improvvisi.

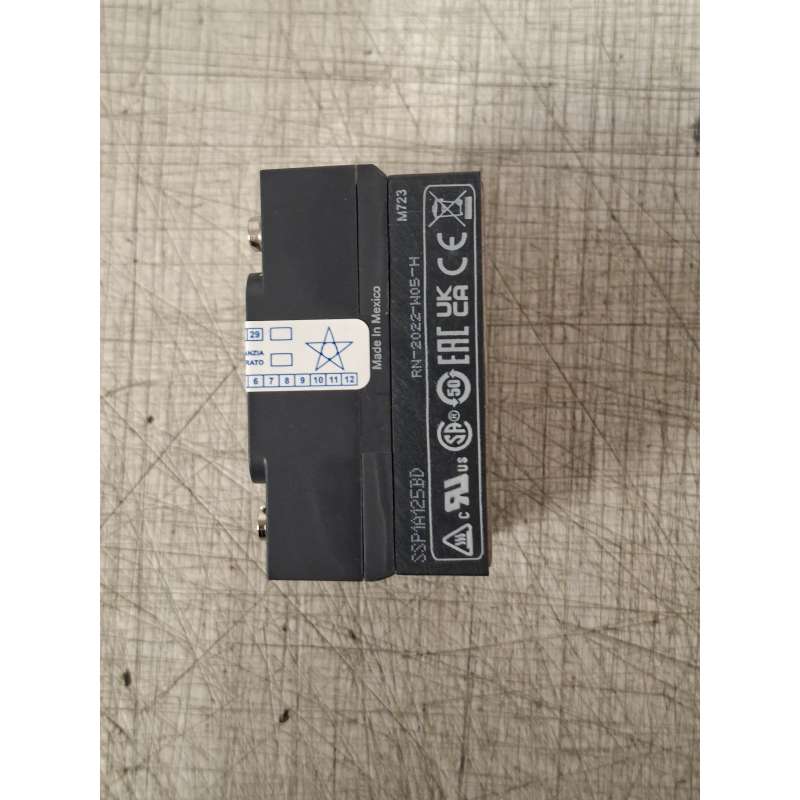

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO”

Caratteristiche:

Gamma prodotto	Harmony Solid State Relays
Tipo prodotto	Panel mount relay
Nome dispositivo	SSP1
Installazione	Pannello
Numero di fasi	1 fase
Corrente nominale [in]	25 A
tipo uscita statica	Zero voltage switching SCR output
output switching mode	Zero voltage switching

Caratteristiche tecniche
test button	Senza pulsante di test
tensione di comando [Uc]	3...32 V DC
tensione minima di commutazione	3 V CC turn-on
massima tensione di commutazione	1 V CC turn-off
Tempo di risposta	0,5 cicli (turn-on) 0,5 cicli (turn-off)
Input current	10 mA a 12 V DC
tensione di uscita	24...300 V CA
corrente di carico	0,15…25 A
Transient overvoltage	600 V
sovracorrente	250 A per 16,6 ms
I²t max per fusione	259 A²s per 8,33 ms a 60 Hz 285 A²s per 10 ms a 50 Hz
Co-ordination type	Tipo 1 - 25 A interruttore modulare - curva B Tipo 2 - 20 A interruttore modulare - curva B
Maximum leakage current	1 mA off-state
Maximum voltage drop	<1,15 V on-state
dV/dt	500 V/µs off-state alla tensione massima
Power factor	0,5 (con carico massimo)
Motor controller rating	0,5 hp 120 V AC 1 hp 240 V AC
resistenza di isolamento	1000 MΩ a 500 V DC
Maximum capacitance	10 pF per ingresso/uscita
resistenza dielettrica	4 kV CA per ingresso/uscita 4 kV CA per input or output to case
Tensione nominale di tenuta agli impulsi [Uimp]	6 kV output to case 6 kV input to output
coppia di serraggio	1,5...1,7 Nm per ingresso 2...2,2 Nm per uscita
Connessioni - morsetti	Morsetti a vite: 0,2...3,3 mm², (AWG 24...AWG 12) con estremità cavo per ingresso Morsetti a vite: 0,5...5,26 mm², (AWG 20...AWG 10) con estremità cavo per uscita Morsetti a vite: 0,2...3,3 mm², (AWG 24...AWG 12) senza estremità del cavo per ingresso Morsetti a vite: 0,5...8,26 mm², (AWG 20...AWG 8) senza estremità del cavo per uscita Connettori con capocorda a forcella: 9,2 x 4 mm per ingresso Capicorda ad anello: 9,2 x 4 mm per ingresso Connettori con capocorda a forcella: 11,7 x 4,5 mm per uscita Capicorda ad anello: 11,7 x 4,5 mm per uscita
Thermal resistance	0,8 °C/W junction to case
LED indicator	LED, verde per ingresso
Grado di protezione IP	IP20
Dati di affidabilità sicurezza	MTTFd = 1875,9 anni B10d = 1731395
Peso netto	89,2 g
