Schneider XAC D21A0101 Pulsantiera pensile completa

Riferimento: 5823/BA2/DX

Condizione: Nuovo (Altro)

30,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Pulsantiera

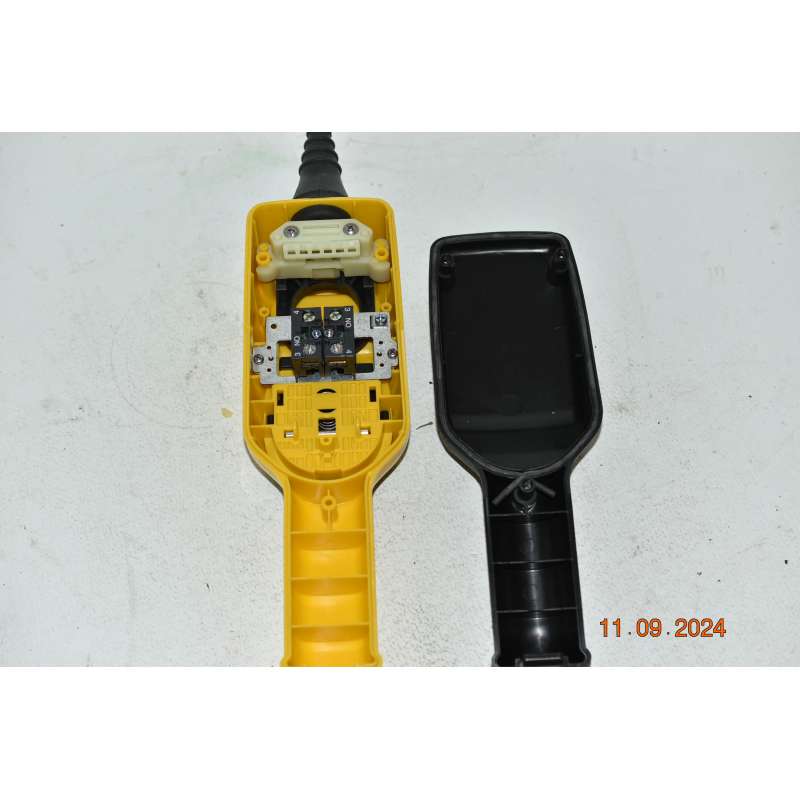

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider

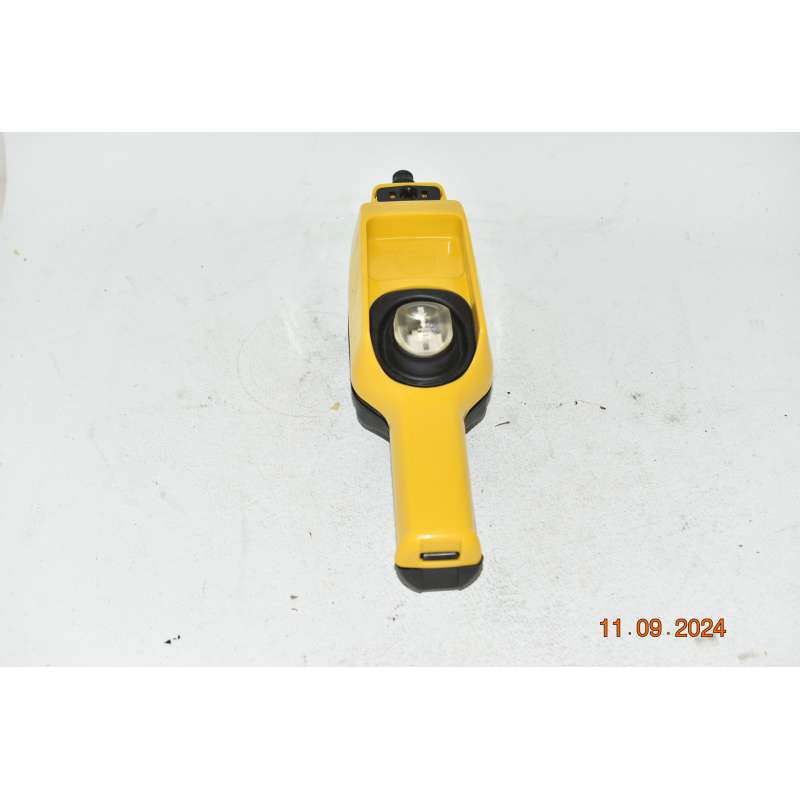

Schneider XAC D21A0101 Pulsantiera pensile completa
Harmony XACD21A0101 è una pulsantiera pensile a comando intuitivo. Questa pulsantiera gialla è dotata di doppio isolamento. Fa parte della gamma Harmony XAC di stazioni di controllo pendenti per unità di segnalazione in plastica da 22 mm di diametro.
Caratteristiche:

Gamma prodotto	Harmony XAC
Tipo prodotto	Stazione di comando pensile
Nome dispositivo	XACD

Caratteristiche tecniche
Modello pulsantiera	Doppio isolamento
Materiale cassetta	Polipropilene
Tipo di controllo	Intuitivo
Topologia della rete	Circuito di controllo
Modello pulsantiera	Completa pronta per l'uso
Applicazione pulsantiere	Controllo motore sollevatore a velocità singola
Tipologia avviatore	Con inversione (2 sensi di marcia)
Composizione pulsantiera	1 pulsante bidirezionale
tipo pulsante di controllo	Pulsante prima direzione 1 NO raise, slow Pulsante seconda direzione 1 NO lower, slow
compatibilità prodotto	ZB2BE101 per ogni direzione
interblocco meccanico	Con interblocco meccanico
Colore pulsantiera	Giallo
connessioni - morsetti	Morsetti di fissaggio a vite, 1 x 2,5 mm² con o senza estremità cavo Morsetti di fissaggio a vite, 2 x 1,5 mm² con o senza estremità cavo
Norme di riferimento	IEC 60947-5-1 IEC 60204-32 UL 508 CSA C22.2 No 14
Trattamento di protezione	TH
Temperatura ambiente	-25…70 °C
Temperatura di stoccaggio	-40…70 °C
Resistenza alle vibrazioni	15 gn (F= 10…500 Hz) conforme a IEC 60068-2-6
Resistenza agli shock	70 gn conforme a IEC 60068-2-27
Categoria di sovratensione	Classe II conforme a IEC 61140
Grado di protezione IP	IP65 conforme aCEI 60529
Grado di protezione IK	IK08 conforme aCEI 62262
Durata meccanica	3000000 cicli
Ingresso cavo	Manicotto in gomma con ingresso a gradini 7…18 mm
descrizione codice contatto	A600 AC-15, Ue = 240 V, Ie = 3 A conforme a IEC 60947-5-1 appendice A A600 AC-15, Ue = 600 V, Ie = 1,2 A conforme a IEC 60947-5-1 appendice A Q600 DC-13, Ue = 250 V, Ie = 0,27 A conforme a IEC 60947-5-1 appendice A Q600 DC-13, Ue = 600 V, Ie = 0,1 A conforme a IEC 60947-5-1 appendice A
Corrente termica convenzionale in cassetta [Ithe]	10 A
Tensione nominale di isolamento [Ui]	600 V (grado di inquinamento 3) conforme a IEC 60947-1
Tensione nominale di tenuta ad impulso [Uimp]	6 kV conforme a IEC 60947-1
Funzionamento dei contatti	Ad apertura lenta
Massima resistenza tra terminali	25 MΩ
forza di funzionamento	16 N
protezione contro i cortocircuiti	10 A fusibile di protezione da cartuccia fusibile tipo gG
potenza di impiego nominale in W	40 W DC-13 per 1000000 cicli, intervallo di funzionamento <60 cicli/m a 120 V, fattore di carico = 0,5 (induttivo carico) conforme a IEC 60947-5-1 appendice C 48 W DC-13 per 1000000 cicli, intervallo di funzionamento <60 cicli/m a 48 V, fattore di carico = 0,5 (induttivo carico) conforme a IEC 60947-5-1 appendice C 65 W DC-13 per 1000000 cicli, intervallo di funzionamento <60 cicli/m a 24 V, fattore di carico = 0,5 (induttivo carico) conforme a IEC 60947-5-1 appendice C
Descrizione morsetti ISO n°1	(13-14)NO
Identificatore terminale	(13-14)NO (11-12)NC
Peso netto	0,34 kg
