Schneider LC1G5004LSEA Contattore TeSys 4 poli 500 Amp Coil 200..500 V AC/DC

Riferimento: 5809/CG3/DX

Condizione: Nuovo (Altro)

2 900,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Contattore

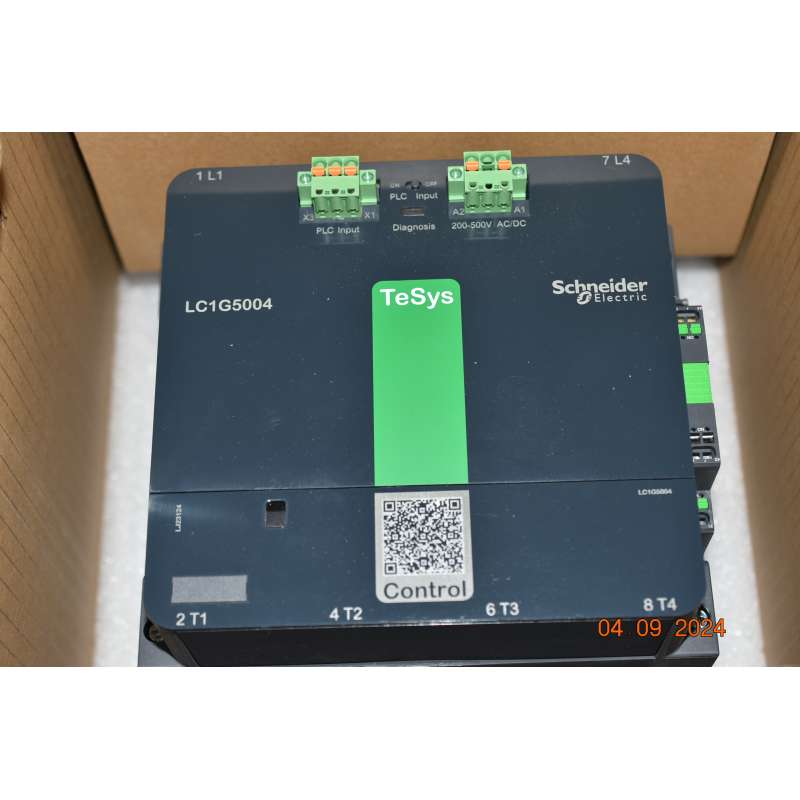

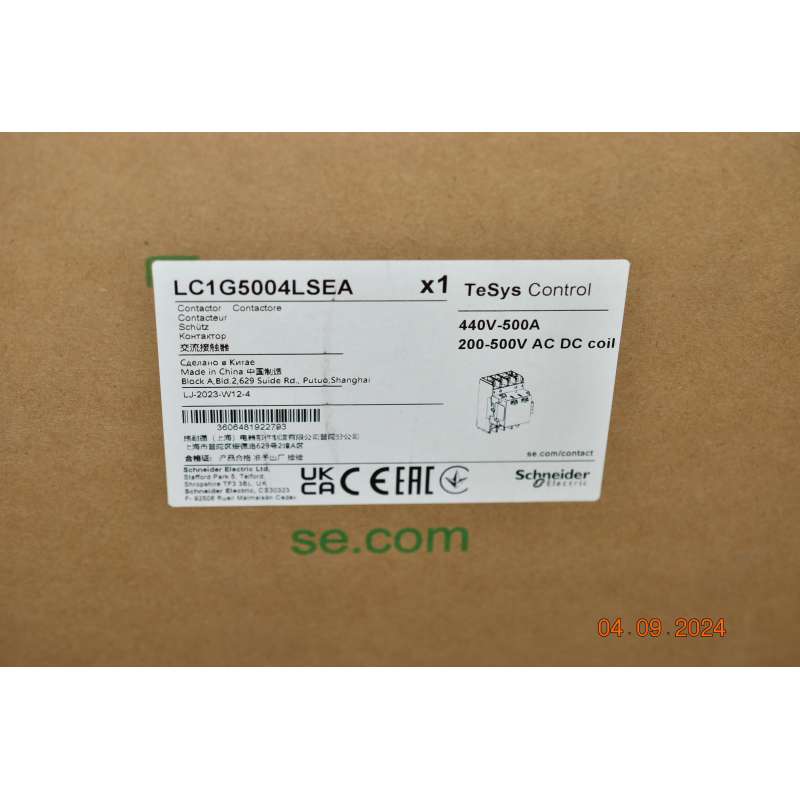

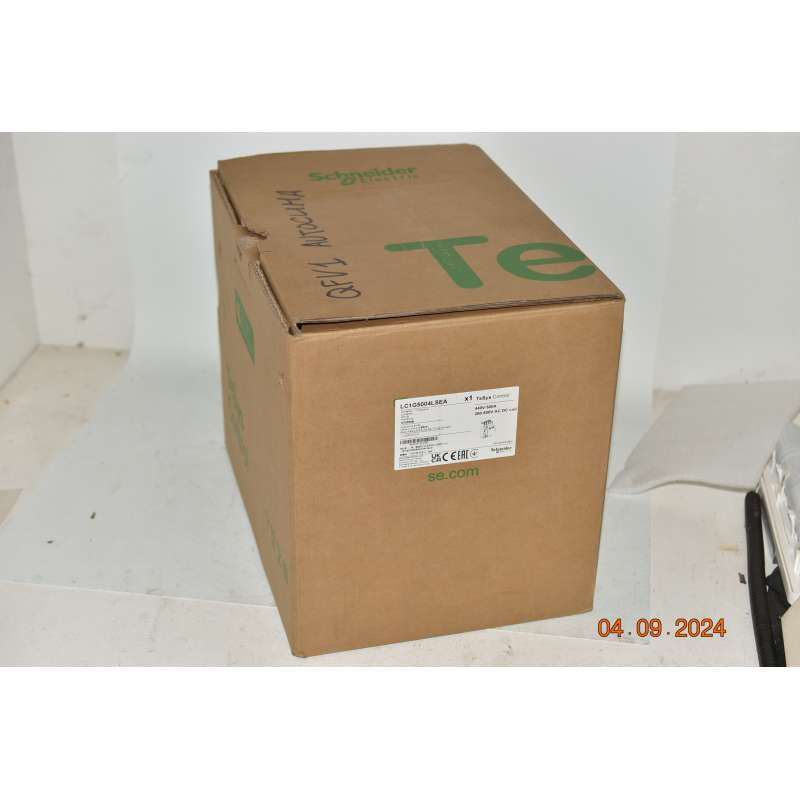

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

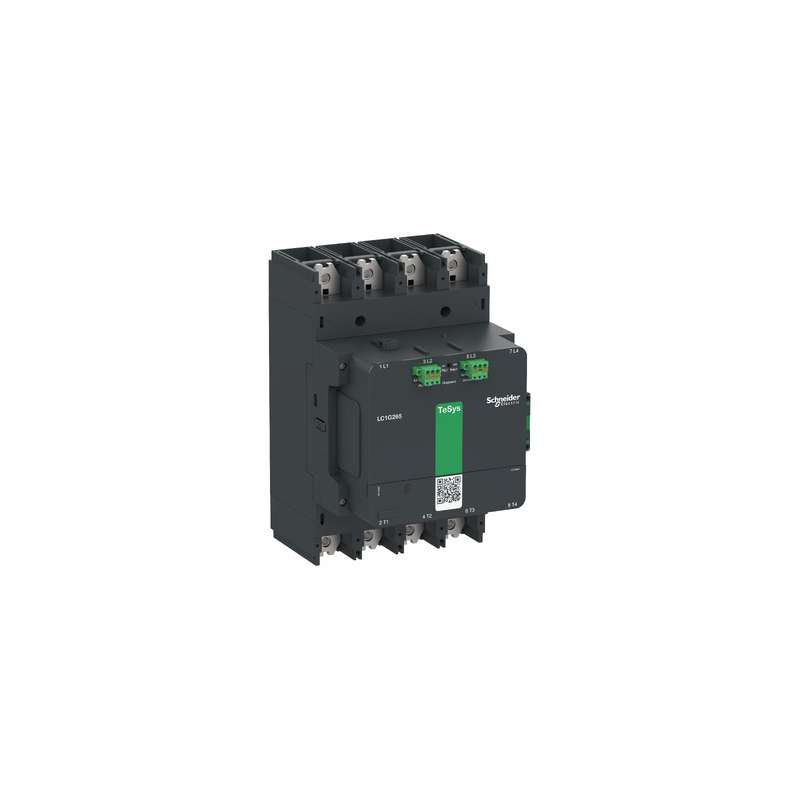

Schneider LC1G5004LSEA Contattore TeSys 4 poli 500 Amp Coil 200..500 V AC/DC
Contattore ad alta potenza TeSys Giga, 4 poli (4 NA) adatto per applicazioni di categoria AC-1 fino a 700 A @440V. È dotato di bobina elettronica a basso consumo CA/CC da 200-500 V, controllo uscita PLC e integrato con un blocco di contatto ausiliario 1NA+1NC altamente affidabile (17V 1mA). Progettato per applicazioni severe con velocità di funzionamento massime fino a 300 cicli all'ora e ambienti fino a 60°C. È costruito con un'elevata affidabilità che fornisce una durata meccanica fino a 8 milioni di cicli. La Diagnostica dell'usura dei contatti (CWD, Contact Wear Diagnosis) è una funzione standard che monitora e fornisce feedback continui attraverso condizioni di funzionamento corretto e di allarme tramite un indicatore LED La segnalazione remota della diagnostica di usura è abilitata da un modulo opzionale Remote Wear Diagnosis (RWD). È possibile sostituire il modulo di commutazione (contatti principali) e il modulo di controllo. Miglioramento della durata del contattore e possibile manutenzione senza rimozione dei cavi di alimentazione principale/sbarre di distribuzione, grazie alle morsettiere di collegamento memoria-cavo. I collegamenti all'alimentazione principale accessibili dalla parte anteriore sono dotati di collegamenti bullonati e collegamenti di controllo tramite morsetti a innesto e assemblaggio facile e rapido. Fornisce protezione IP2x dal fronte con coprimorsetti opzionali conformi a IEC 60529 e VDE 0106. Può coprire temperature ambiente di funzionamento da -25°C a 60°C e viene montato direttamente su piastra, senza declassamento fino a 3000 m di altitudine. Il contattore può essere installato in tre quadranti di piano verticale ed è possibile montare direttamente OLR sotto il contattore. Dimensioni 290 mm x 185 mm x 226 mm (LxAxP), dimensioni compatte per risparmiare spazio sul pannello. Certificazione multi-standard (CB, CCC, cULcs, marcatura CE, UKCA) e conformità Green Premium (RoHs/Reach). Il codice QR univoco fornisce un rapido accesso ai dati completi del prodotto.
Caratteristiche:

Gamma	TeSys
Gamma prodotto	TeSys Giga
Tipo prodotto	Contattore
Nome dispositivo	LC1G
Applicazione contattore	Power switching
Categoria di utilizzazione	AC-3 AC-3e AC-1 AC-5A AC-5B AC-6a AC-6B DC-1 DC-3 DC-5
Numero di poli	4P
Tensione nominale di impiego [Ue]	<= 1000 V CA 50/60 Hz <= 460 V DC
Corrente nominale di impiego [Ie]	500 A (at <60 °C) at <= 440 V AC-3 700 A (at <40 °C) at <= 1000 V AC-1
tensione di comando [Uc]	200...500 V CA 50/60 Hz 200...500 V DC
limiti tensione circuito di controllo	Operativo: 0.8 Uc Min...1.1 Uc Max (at <60 °C) Diseccitazione: 0.1 Uc Max...0.45 Uc Min (at <60 °C)

Caratteristiche tecniche
Tensione nominale di tenuta agli impulsi [Uimp]	8 kV
Categoria di sovratensione	III
Corrente termica convenzionale in aria aperta [Ith]	700 A (at 40 °C)
capacità di interruzione nominale	4600 A at 440 V
Corrente nominale ammissibile di breve durata [Icw]	4,0 kA - 10 s 2,8 kA - 30 s 2,2 kA - 1 min 1,5 kA - 3 min 1,2 kA - 10 min
Calibro del fusibile associato	500 A aM at <= 440 V for motor 400 A aM at <= 690 V for motor 800 A gG at <= 690 V
impedenza media	0,00008 Ohm
Tensione nominale di isolamento [Ui]	1000 V
dissipazione di potenza per polo	40 W AC-1 - Ith 700 A 20 W AC-3 - Ith 500 A
Codice compatibilità	LC1G
Composizione contatto polo	4 NO
Composizione contatto ausiliario	1 NO + 1 NC
Potere di chiusura nominale Irms	5090 A at 440 V
tecnologia bobina	Built-in bidirectional peak limiting
Livello di affidabilità sicurezza	B10d = 400000 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 B10d = 3000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1
Durata meccanica	8 Mcicli
inrush power in VA (50/60 Hz, AC)	535 VA
inrush power in W (DC)	300 W
hold-in power consumption in VA (50/60 Hz, AC)	15,4 VA
hold-in power consumption in W (DC)	8,6 W
tempo di funzionamento	40...70 ms chiusura 15...50 ms apertura
Maximum operating rate	600 cicli/h AC-3 600 cicli/h AC-3e 300 cicli/h AC-1
Connessioni / Morsetti	Circuito di potenza: bar 2 - busbar cross section: 32 x 10 mm Circuito di potenza: morsetti di collegamento a dado 1 185 mm² Circuito di potenza: connessione bullonata Circuito di controllo: push-in 1 0,2…2,5 mm² - cable stiffness: rigido cordato senza estremità cavo Circuito di controllo: push-in 1 0,25…2,5 mm² - cable stiffness: Flessibile con estremità cavo Circuito di controllo: push-in 2 0,5…1,0 mm² con estremità cavo Circuito di controllo: push-in 0,75…2,5 mm² - cable stiffness: rigido cordato senza estremità cavo Circuito di controllo: push-in 0,75…2,5 mm² - cable stiffness: Flessibile con estremità cavo
Passo del collegamento	45 mm
Installazione	Piastra
norme di riferimento	EN/IEC 60947-4-1 CEI EN 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 UL 60335-1 UL 60335-2-40:Annex JJ
Certificazioni prodotto	CB Scheme CCC cULus EAC CE "UKCA" EU-RO-MR by DNV-GL
Coppia di serraggio	35 Nm
altezza	290 mm
Larghezza	185 mm
Profondità	226 mm
Peso prodotto	8,7 kg

Ambiente
grado di protezione IP	IP2x Lato frontale with shrouds conforme a CEI 60529 IP2x Lato frontale with shrouds conforme a VDE 0106
Temperatura ambiente	-25…60 °C
Temperatura di stoccaggio	-60…80 °C
robustezza meccanica	Vibrazioni 5…300 Hz 2 gn contactor open Vibrazioni 5…300 Hz 4 gn contactor closed Urti 10 gn 11 ms contactor open Urti 15 gn 11 ms contactor closed
Colore	Grigio scuro
Trattamento di protezione	TH
temperatura ammessa vicino al dispositivo	-40…70 °C a Uc
