Schneider LC1K09008B7 Contattore TeSys LC1K 4 Poli 2NC+2NO 20Amp

Riferimento: 5751/BB4/SX/Q50

Condizione: Nuovo (Altro)

22,00 € tasse incl.

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Contattore

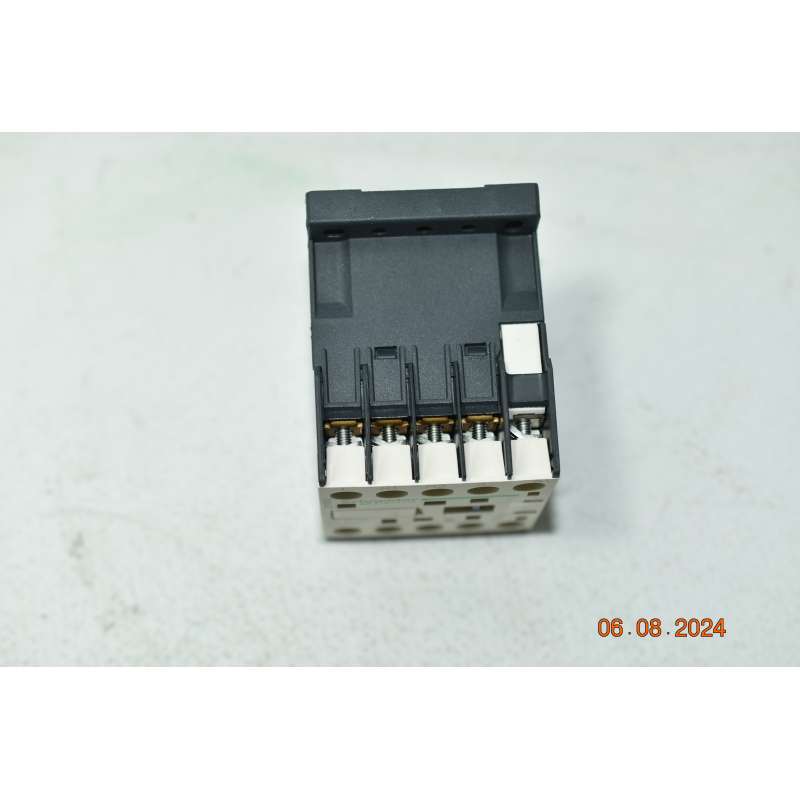

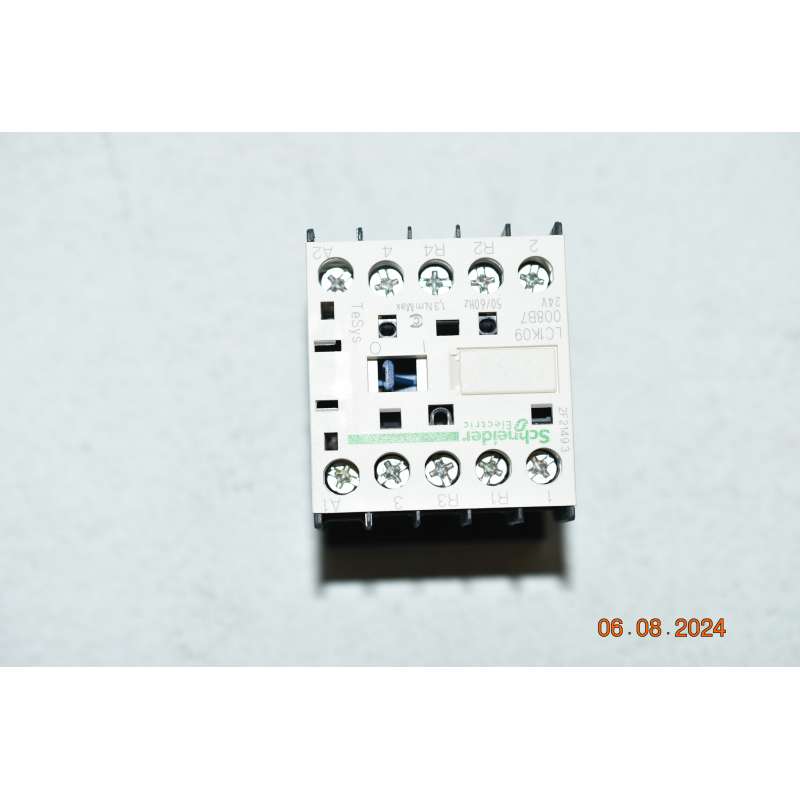

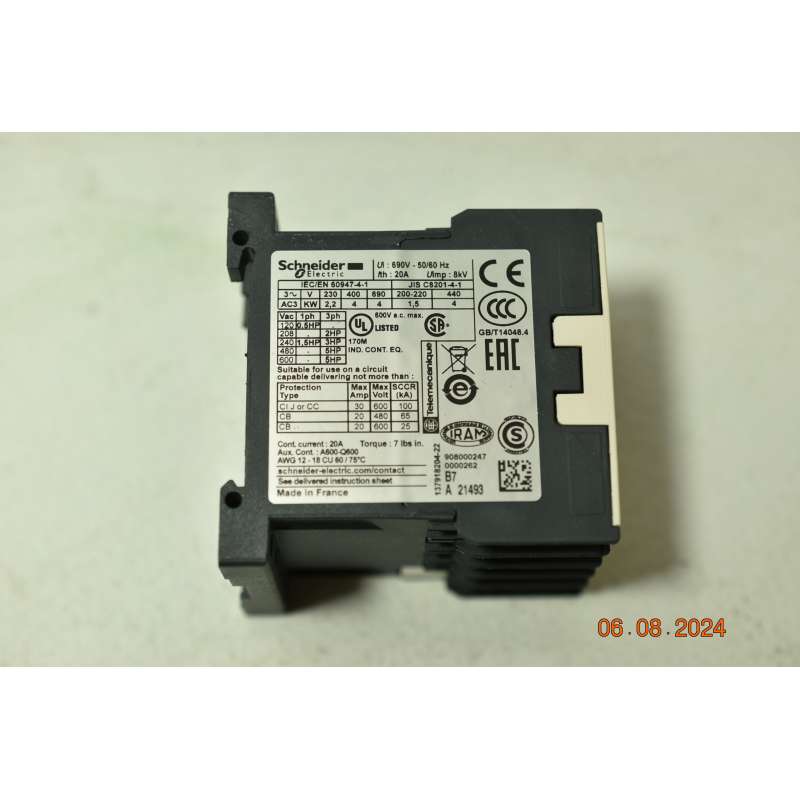

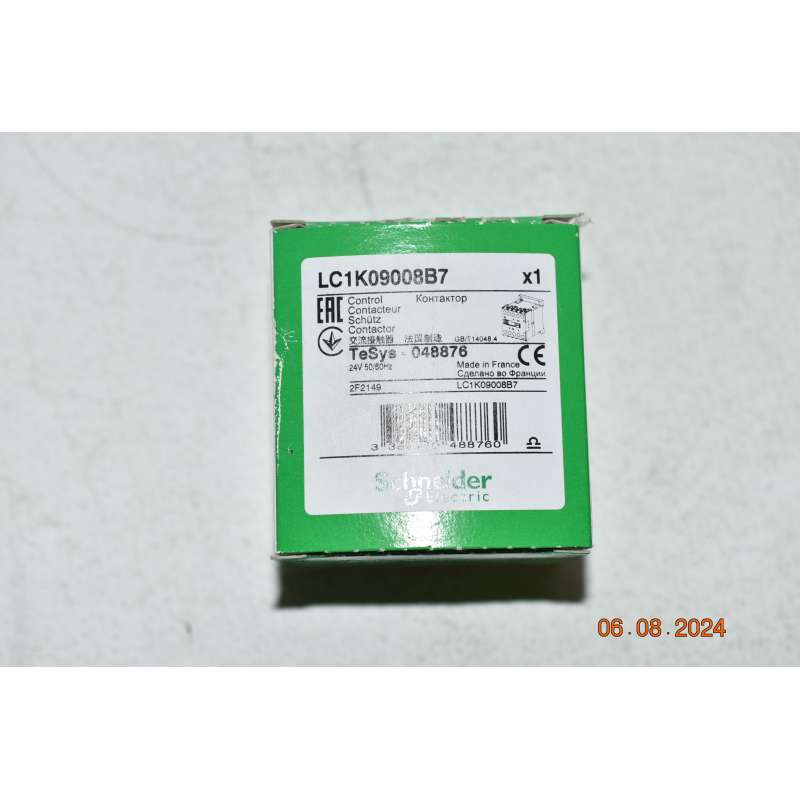

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

Schneider LC1K09008B7 Contattore TeSys LC1K 4 Poli 2NC+2NO 440V 20Amp -24 VAC per comando motori fino a 20 Amp in categoria AC1
Contattore TeSys K, 4 poli (2NO + 2 NC), per applicazioni di carico non induttive fino a 20 A/ 690V AC-1. Dispone di una bobina AC da 24V a 50/60 Hz, senza contatto ausiliario integrato, collegamento mediante morsetti a vite. Per velocità di funzionamento fino a 600 cicli/ora e ambienti fino a 50 °C, Dispone di affidabilità e resistenza alle applicazioni standard. Compatto (larghezza 45 mm), montaggio su guida DIN o fissaggio a vite. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC), conformità Green Premium (RoHS/REACh).
Caratteristiche:

Presentazione
Gamma	TeSys
Tipo prodotto	Contattore
Nome dispositivo	LC1K
Applicazione	Controllo
Applicazione contattore	Carico resistivo

Caratteristiche tecniche
Categoria di utilizzazione	AC-1
Numero di poli	4P
power pole contact composition	2 NO + 2 NC
Tensione nominale di impiego [Ue]	<= 690 V CA <= 400 Hz Circuito di potenza: <= 690 V CA <= 400 Hz circuito segnalazione:
Corrente nominale di impiego [Ie]	20 A (at <60 °C) at <= 690 V CA AC-1 for Circuito di potenza
tipo circuito di controllo	CA a 50/60 Hz
tensione di comando [Uc]	24 V CA 50/60 Hz
Tensione nominale di tenuta agli impulsi [Uimp]	8 kV
categoria di sovratensione	III
Corrente termica convenzionale in aria aperta [Ith]	20 A (at 60 °C) for Circuito di potenza 10 A (at 50 °C) for circuito segnalazione
Potere di chiusura nominale Irms	110 A CA for Circuito di potenza conforming to IEC 60947
capacità di interruzione nominale	110 A at 220...230 V conforming to IEC 60947 110 A at 380...400 V conforming to IEC 60947 110 A at 415 V conforming to IEC 60947 110 A at 440 V conforming to IEC 60947 80 A at 500 V conforming to IEC 60947 70 A at 660...690 V conforming to IEC 60947
Corrente nominale ammissibile di breve durata [Icw]	90 A 50 °C - 1 s for Circuito di potenza 85 A 50 °C - 5 s for Circuito di potenza 80 A 50 °C - 10 s for Circuito di potenza 60 A 50 °C - 30 s for Circuito di potenza 45 A 50 °C - 1 min for Circuito di potenza 40 A 50 °C - 3 min for Circuito di potenza 20 A 50 °C - >= 15 min for Circuito di potenza
Calibro del fusibile associato	25 A gG at <= 440 V for Circuito di potenza 25 A aM for Circuito di potenza
impedenza media	3 mOhm - Ith 20 A 50 Hz for Circuito di potenza
Tensione nominale di isolamento [Ui]	600 V conforme a UL 508 Circuito di V conforme a IEC 60947-4-1 Circuito di V conforme a CSA C22.2 No 14 Circuito di potenza:
potenza di spunto in VA	30 VA (at 20 °C)
assorbimento potenza di mantenimento VA	4,5 VA (at 20 °C)
dissipazione di calore	1,3 W
limiti tensione circuito di controllo	Operativo: 0,8...1,15 Uc (at <50 °C) Diseccitazione: >= 0,20 Uc (at <50 °C)
Connessioni - morsetti	Morsetti di fissaggio a vite 1 cavi 1,5…4 mm²solido Morsetti di fissaggio a vite 1 cavi 0,75…4 mm²flessibile senza terminazione cavo Morsetti di fissaggio a vite 1 cavi 0,34…2,5 mm²flessibile con terminazione cavo Morsetti di fissaggio a vite 2 cavi 1,5…4 mm²solido Morsetti di fissaggio a vite 2 cavi 0,75…4 mm²flessibile senza terminazione cavo Morsetti di fissaggio a vite 2 cavi 0,34…1,5 mm²flessibile con terminazione cavo
Maximum operating rate	3600 cicli/h
frequenza circ. segnalazione	<= 400 Hz
Installazione	Piastra Rail
Coppia di serraggio	0,8…1,3 Nm - su morsetti di fissaggio a vite Philips No 2 0,8…1,3 Nm - su morsetti di fissaggio a vite piatto Ø 6 mm 0,8…1,3 Nm - su morsetti di fissaggio a vite pozidriv No 2
tempo di funzionamento	10...20 ms diseccitazione bobina + apertura NO 10...20 ms eccitazione bobina + chiusura NO 15...25 ms disatt. bobina + chiusura NC 5...15 ms attiv. bobina + apertura NC
Livello di affidabilità sicurezza	B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1
Durata meccanica	10 Mcicli
durata elettrica	0,16 Mcicli 20 A AC-1 a Ue <= 690 V
robustezza meccanica	Urti contattore chiuso, su asse X: 10 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore chiuso, su asse Y: 15 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore chiuso, su asse Z: 15 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore aperto, su asse X: 6 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore aperto, su asse Y: 10 Gn per 11 ms conforme a IEC 60068-2-27 Urti contattore aperto, su asse Z: 10 Gn per 11 ms conforme a IEC 60068-2-27 Vibrazioni contattore chiuso: 4 Gn, 5...300 Hz conforme a IEC 60068-2-6 Vibrazioni contattore aperto: 2 Gn, 5...300 Hz conforme a IEC 60068-2-6
altezza	58 mm
larghezza	45 mm
profondità	57 mm
peso prodotto	0,18 kg

Ambiente
norme di riferimento	EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1
Certificazioni prodotto	CB Scheme CCC UL CSA EAC CE "UKCA"
grado di protezione IP	IP2x conforme a VDE 0106
Trattamento di protezione	TC conforme a IEC 60068 TC conforme a DIN 50016
Temperatura di stoccaggio	-50…80 °C
altitudine di funzionamento	2000 m senza declassamento
tenuta al fuoco	V1 conforme a UL 94 Richiesta 2 conforme a NF F 16-101 Richiesta 2 conforme a NF F 16-102
