Contattore TeSys LC1D1183P7 3Poli AC3440V 18A-230V AC 7.5Kw/400V

Riferimento: 5331/GA1/Q3

Condizione: Nuovo (Altro)

30,00 € tasse incl.

Più dettagli

3 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Contatore

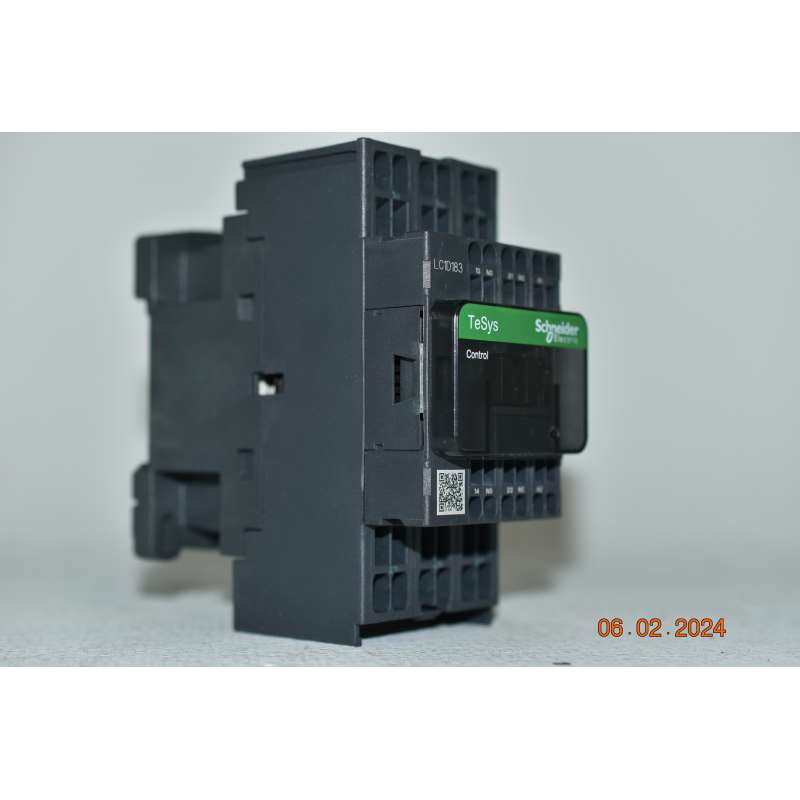

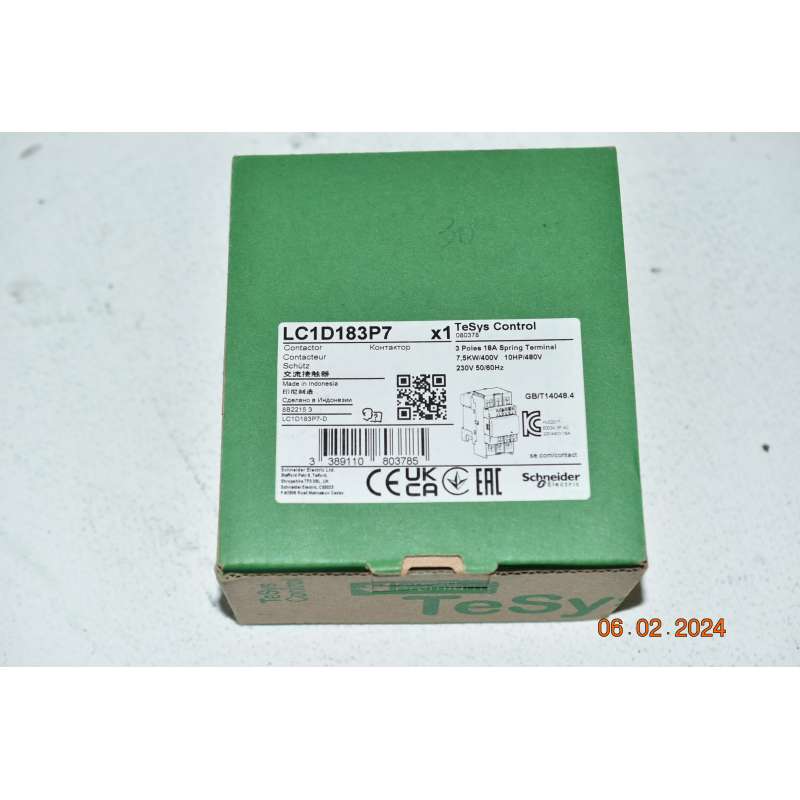

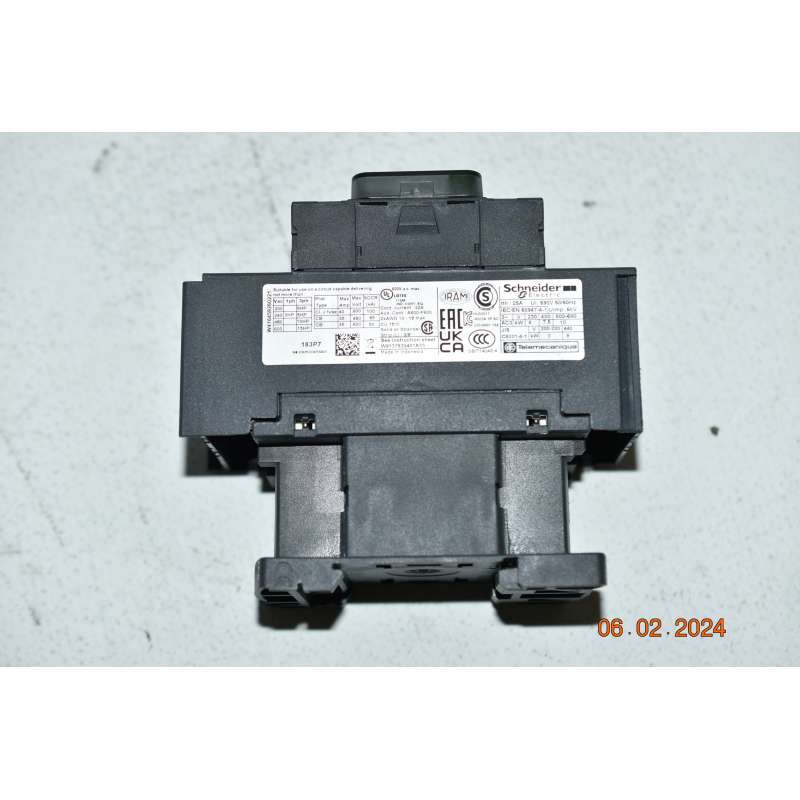

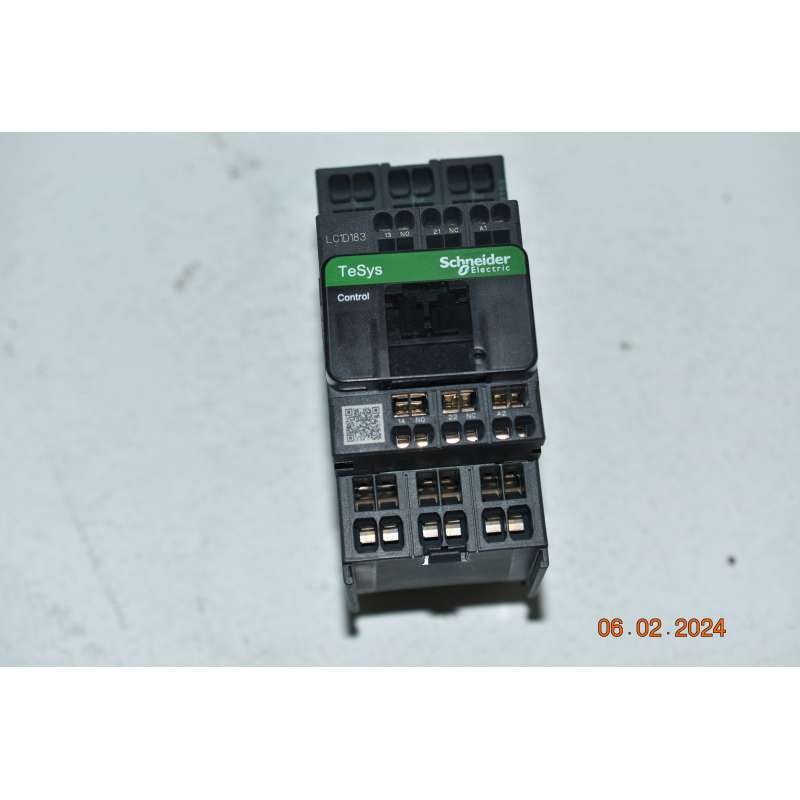

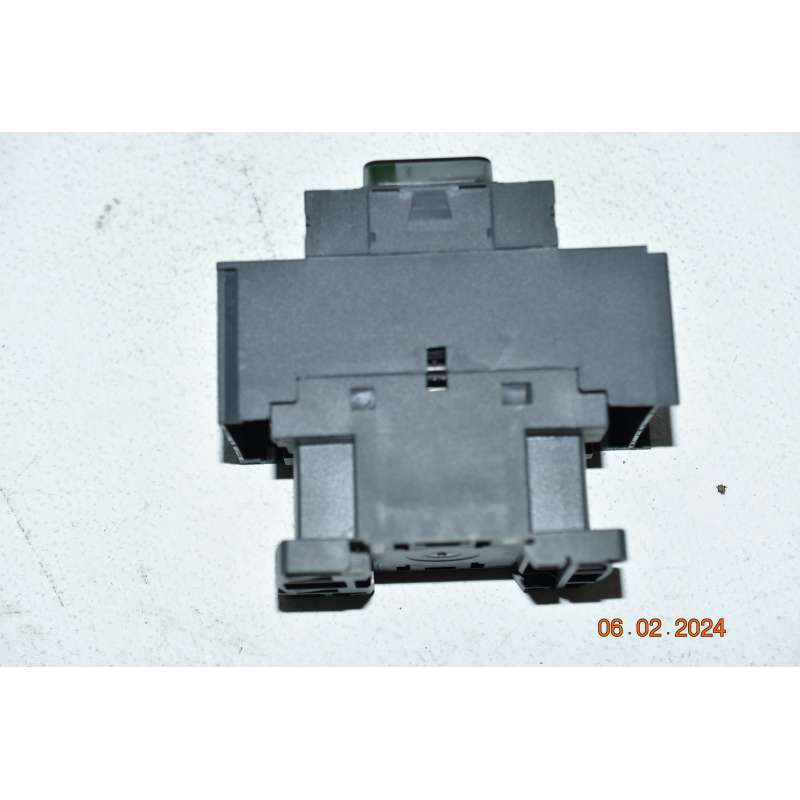

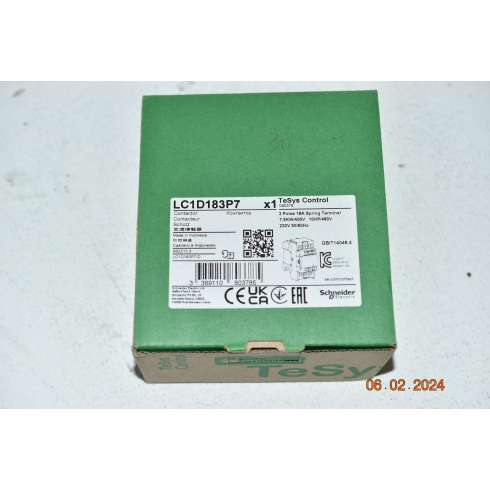

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

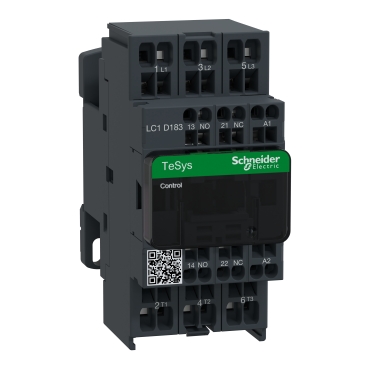

Contattore TeSys LC1D1183P7 3Poli AC3440V 18A-230V AC 7.5Kw/400V
Contattore D di TeSys, 3 poli (3NO), per applicazioni di controllo del motore fino a 18 A/690V AC-3 (7,5 kW a 400 V). Dispone di una bobina AC da 230V a 50/60 Hz, contatti ausiliari integrati 1NO+1NC (certificati a specchio NC), collegamento mediante morsetti a molla. Per velocità di funzionamento fino a 3600 cicli/ora e ambienti fino a 60°C, Dispone di elevata affidabilità e durata. Compatto (larghezza 45mm), montaggio su guida DIN o fissaggio a vite. Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC), conformità Green Premium (RoHS/REACh).
Specifiche:

Gamma prodotto	TeSys Deca
Tipo prodotto	Contattore
Nome dispositivo	LC1D
Applicazione contattore	Comando motore Carico resistivo
Categoria di utilizzazione	AC-3 AC-1 AC-4 AC-3e
Numero di poli	3P
Tensione nominale di impiego [Ue]	<= 690 V CA 25...400 Hz Circuito di potenza: <= 300 V DC Circuito di potenza:
Corrente nominale di impiego [Ie]	18 A (at <60 °C) at <= 440 V CA AC-3 for Circuito di potenza 32 A (at <60 °C) at <= 440 V CA AC-1 for Circuito di potenza 18 A (at <60 °C) at <= 440 V CA AC-3e for Circuito di potenza
[Uc] control circuit voltage	230 V CA 50/60 Hz

Caratteristiche tecniche
Potenza motore [kW]	4 kW at 220...230 V CA 50/60 Hz (AC-3) 7,5 kW at 380...400 V CA 50/60 Hz (AC-3) 9 kW at 415...440 V CA 50/60 Hz (AC-3) 10 kW at 500 V CA 50/60 Hz (AC-3) 10 kW at 660...690 V CA 50/60 Hz (AC-3) 4 kW at 400 V CA 50/60 Hz (AC-4) 4 kW at 220...230 V CA 50/60 Hz (AC-3e) 7,5 kW at 380...400 V CA 50/60 Hz (AC-3e) 9 kW at 415...440 V CA 50/60 Hz (AC-3e) 10 kW at 500 V CA 50/60 Hz (AC-3e) 10 kW at 660...690 V CA 50/60 Hz (AC-3e)
potenza motore in hp	1 hp at 115 V CA 50/60 Hz for 1 fase motors 3 hp at 230/240 V CA 50/60 Hz for 1 fase motors 5 hp at 200/208 V CA 50/60 Hz for 3 fasi motors 5 hp at 230/240 V CA 50/60 Hz for 3 fasi motors 10 hp at 460/480 V CA 50/60 Hz for 3 fasi motors 15 hp at 575/600 V CA 50/60 Hz for 3 fasi motors
Codice compatibilità	LC1D
Composizione contatto polo	3 NO
compatibilità contatto	M2
copertura di protezione	Con
Corrente termica convenzionale in aria aperta [Ith]	25 A (at 60 °C) for Circuito di potenza 10 A (at 60 °C) for circuito segnalazione
Potere di chiusura nominale Irms	140 A CA for circuito segnalazione conforming to IEC 60947-5-1 250 A DC for circuito segnalazione conforming to IEC 60947-5-1 300 A at 440 V for Circuito di potenza conforming to IEC 60947
capacità di interruzione nominale	300 A at 440 V for Circuito di potenza conforming to IEC 60947
Corrente nominale ammissibile di breve durata [Icw]	145 A 40 °C - 10 s for Circuito di potenza 240 A 40 °C - 1 s for Circuito di potenza 40 A 40 °C - 10 min for Circuito di potenza 84 A 40 °C - 1 min for Circuito di potenza 100 A - 1 s for circuito segnalazione 120 A - 500 ms for circuito segnalazione 140 A - 100 ms for circuito segnalazione
Calibro del fusibile associato	10 A gG for circuito segnalazione conforming to IEC 60947-5-1 50 A gG at <= 690 V coordination Tipo 1 for Circuito di potenza 35 A gG at <= 690 V coordination Tipo 2 for Circuito di potenza
impedenza media	2,5 mOhm - Ith 25 A 50 Hz for Circuito di potenza
dissipazione di potenza per polo	2,5 W AC-1 0,8 W AC-3 0,8 W AC-3e
Tensione nominale di isolamento [Ui]	690 V conforme a IEC 60947-4-1 Circuito di V UL certificato Circuito di V conforme a IEC 60947-1 circuito V CSA certificato circuito V UL certificato circuito segnalazione:
categoria di sovratensione	III
Grado di inquinamento	3
Tensione nominale di tenuta agli impulsi [Uimp]	6 kV conforme a IEC 60947
Livello di affidabilità sicurezza	B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1
Durata meccanica	15 Mcicli
durata elettrica	1,65 Mcicli 18 A AC-3 a Ue <= 440 V 1 Mcicli 32 A AC-1 a Ue <= 440 V 1,65 Mcicli 25 A AC-3e a Ue <= 440 V
tipo circuito di controllo	CA a 50/60 Hz
tecnologia bobina	Senza modulo soppressore integrato
limiti tensione circuito di controllo	0,3...0,6 Uc -40…70 °C diseccitazione CA 50/60 Hz 0,8...1,1 Uc -40…60 °C operativo CA 50 Hz 0,85...1,1 Uc -40…60 °C operativo CA 60 Hz 1...1.1 Uc 60…70 °C operativo CA 50/60 Hz
potenza di spunto in VA	70 VA 60 Hz cos phi 0,75 (at 20 °C) 70 VA 50 Hz cos phi 0,75 (at 20 °C)
assorbimento potenza di mantenimento VA	7,5 VA 60 Hz cos phi 0,3 (at 20 °C) 7 VA 50 Hz cos phi 0,3 (at 20 °C)
dissipazione di calore	2…3 W at 50/60 Hz
tempo di funzionamento	12...22 ms chiusura 4...19 ms apertura
Maximum operating rate	3600 cicli/h a <60 °C
Connessioni / Morsetti	Circuito di controllo: terminali a molla 1 2,5 mm² - cable stiffness: flessibile senza estremità cavo Circuito di controllo: terminali a molla 2 2,5 mm² - cable stiffness: flessibile senza estremità cavo Circuito di potenza: terminali a molla 1 4 mm² - cable stiffness: flessibile senza estremità cavo Circuito di potenza: terminali a molla 2 4 mm² - cable stiffness: flessibile senza estremità cavo
Composizione contatto ausiliario	1 NO + 1 NC
tipo contatti ausiliari	Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1 tipo contatto a specchio 1 NC conforme a IEC 60947-4-1
frequenza circ. segnalazione	25...400 Hz
Tensione minima di commutazione	17 V for circuito segnalazione
Corrente minima di commutazione	5 mA for circuito segnalazione
Resistenza di isolamento	> 10 MOhm for circuito segnalazione
Tempo di non sovrapposizione	1,5 ms alla disattivazione tra contatto NC e NO 1,5 ms all'attivazione tra contatto NC e NO
Installazione	Piastra Rail

Ambiente
norme di riferimento	CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1
Certificazioni prodotto	LROS (Lloyds Register of shipping) RINA DNV GOST BV CSA CCC GL UL "UKCA"
grado di protezione IP	IP20 Lato frontale conforme a CEI 60529
Trattamento di protezione	TH conforme a IEC 60068-2-30
tenuta climatica	Conforme a IACS E10 esposizione al calore umido conforme a IEC 60947-1 Annex Q category D esposizione al calore umido
temperatura ammessa vicino al dispositivo	-40…60 °C 60…70 °C con declassamento
altitudine di funzionamento	0...3000 m
Resistenza al fuoco	850 °C conforme a IEC 60695-2-1
tenuta al fuoco	V1 conforme a UL 94
robustezza meccanica	Vibrazioni contattore aperto (2 Gn, 5...300 Hz) Vibrazioni contattore chiuso (4 Gn, 5...300 Hz) Urti contattore aperto (10 Gn per 11 ms) Urti contattore chiuso (15 Gn per 11 ms)
altezza	99 mm
larghezza	45 mm
profondità	86 mm
peso prodotto	0,33 kg
