XACA2713 Pulsantiera Pensile 2 Pulsanti 1 Pulsante di emergenza

Riferimento: 4808/DC4/DX/Q1

Condizione: Nuovo (Altro)

50,00 € tasse incl.

Più dettagli

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Pulsante
Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider

Schneider XACA2713 Pulsantiera Pensile 2 Pulsanti 1 Pulsante di emergenza
Caratteristiche:

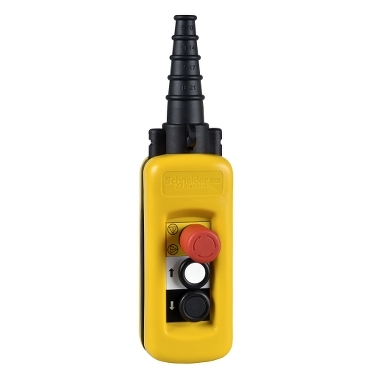

La pulsantiera pensile gialla Harmony XAC di Schneider Electric per motori di sollevamento ha 1 velocità. Dispone di 1 pulsante "salita" + 1 pulsante "discesa" + 1 pulsante di arresto d'emergenza e utilizza morsetti a vite. Questa pulsantiera pensile per motori di sollevamento è progettata per applicazioni di circuiti di comando standard o di media potenza nelle macchine. Dispone di 2 pulsanti e 1 arresto di emergenza con marcature "salita" e "discesa", con contatto normalmente aperto e normalmente chiuso. Grazie al suo grado di protezione IP65, è resistente agli urti e alle vibrazioni, è protetto contro la polvere e la penetrazione di liquidi, ed è ideale per l'uso in ambienti gravosi.

Gamma prodotto	Harmony XAC
Tipo di prodotto o componente	Stazione di comando pensile
Nome dispositivo	XACA

Caratteristiche tecniche
Modello pulsantiera	Doppio isolamento
Materiale cassetta	Polipropilene
Tipo di circuito elettrico	Circuito di controllo
Modello pulsantiera	Completa pronta per l'uso
Applicazione pulsantiere	Controllo motore sollevatore a velocità singola
Composizione pulsantiera	2 pulsanti + 1 arresto di emergenza
tipo pulsante di controllo	Primo pulsante 1 NO raise, slow Secondo pulsante 1 NO lower, slow Pulsante di arresto Ø 30 mm 1 NC aggancio
compatibilità prodotto	ZB2BE101 per ogni direzione ZB2BE102 per arresto di emergenza
interblocco meccanico	Con interblocco meccanico
Colore pulsantiera	Giallo
connessioni - morsetti	Morsetti di fissaggio a vite, 1 x 0,5...1 x 2,5 mm² senza estremità cavo Morsetti di fissaggio a vite, 1 x 0,5...2 x 1,,5 mm² con estremità cavo
Norme di riferimento	EN/IEC 60947-5-1 EN/IEC 60204-32 CSA C22.2 No 14 UL 508
Certificazioni prodotto	CCC GOST
Trattamento di protezione	TH
Temperatura ambiente operativa	-25…70 °C
Temperatura di stoccaggio	-40…70 °C
resistenza alle vibrazioni	15 gn (F= 10…500 Hz) conforme a IEC 60068-2-6
Resistenza agli shock	100 gn conforme a IEC 60068-2-27
categoria di sovratensione	Classe II conforme a IEC 61140
Grado di protezione IP	IP65 conforme a IEC 60529
Grado di protezione IK	IK08 conforme a EN 50102
Durata meccanica	1000000 cicli
Ingresso cavo	Manicotto in gomma con ingresso a gradini 8…26 mm
descrizione codice contatto	A600 AC-15, Ue = 240 V, Ie = 3 A conforme a IEC 60947-5-1 appendice A A600 AC-15, Ue = 600 V, Ie = 1,2 A conforme a IEC 60947-5-1 appendice A Q600 DC-13, Ue = 250 V, Ie = 0,27 A conforme a IEC 60947-5-1 appendice A Q600 DC-13, Ue = 600 V, Ie = 0,1 A conforme a IEC 60947-5-1 appendice A
Corrente termica convenzionale in cassetta [Ithe]	10 A
Tensione nominale di isolamento [Ui]	600 V (grado di inquinamento 3)
Tensione nominale di tenuta ad impulso [Uimp]	6 kV conforme a IEC 60947-1
Funzionamento dei contatti	Ad apertura lenta
Massima resistenza tra terminali	25 MΩ
forza di funzionamento	10 N pulsante 8 N aresto di emergenza
protezione contro i cortocircuiti	10 A fusibile di protezione da cartuccia fusibile tipo gG
potenza di impiego nominale in W	40 W DC-13 per 1000000 cicli, intervallo di funzionamento <60 cicli/m a 120 V, fattore di carico = 0,5 (induttivo carico) conforme a IEC 60947-5-1 appendice C 48 W DC-13 per 1000000 cicli, intervallo di funzionamento <60 cicli/m a 48 V, fattore di carico = 0,5 (induttivo carico) conforme a IEC 60947-5-1 appendice C 65 W DC-13 per 1000000 cicli, intervallo di funzionamento <60 cicli/m a 24 V, fattore di carico = 0,5 (induttivo carico) conforme a IEC 60947-5-1 appendice C
Descrizione morsetti ISO n°1	(13-14)NO
Descrizione morsetti ISO n°2	(11-12)NC
identificatore terminale	(13-14)NO (11-12)NC
peso prodotto	0,575 kg
