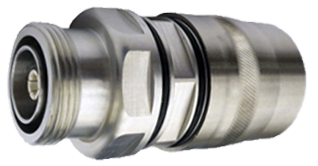

*NEW* JMA UXP-DF-78 Connettore femmina DIN 7/16 per cavo anulare da 7/8" JMA UXP-DF-78 50 Ohm
6495/CI1/DX/Q20
Nuovo
10,00 € tasse incl.
tasse incl.
10 Articoli
Connettore femmina DIN 7/16 per cavo anulare da 7/8" JMA UXP-DF-78 50 Ohm
| Generale | Specificazione | |||
|---|---|---|---|---|
| Interfaccia/genere | 7-16 DIN femmina | |||
| Cavi supportati1 | Fabbricante | Cod. | Fabbricante | Cod. |
| Ambito di comunicazione | AVA5, AVA5RK | Eupen | EC5 | |
| AL5 | GT-SAT | HCTAY-50-22 | ||
| LDF5 | Leoni Flexline | 7/8"R | ||
| VXL5 | LS/Superior Essex | LHF 22D | ||
| RFS | LCF78 | LHF-22DU | ||
| LCF78-50JL | Hansen | RF5078 | ||
| UCF78 | Rosenberger | SL 7/8" | ||
| NK Draka | RFA78 | Hengxin | HCTAY-50-22 | |
| Peso | 0,545 libbre | 247,2 g | |||
| Sistema di protezione dalle intemperie JMA | WPS-5 utilizzato solo per connessioni in linea | |||
| Strumenti necessari | Codice JMA | Commento |
|---|---|---|
| Preparazione dei cavi | SP-78 | Non è necessario alcun carotaggio |
| Compressione del connettore | HCG-FRAMESET-78, HCG-CC | |

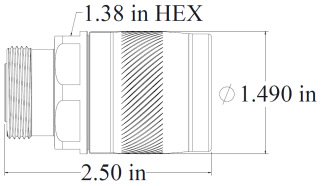

| Larghezza esagonale | 35 millimetri | 1-3/8 pollici |
| Banda di frequenza | ROS | Perdita di ritorno (dB) |
|---|---|---|
| CC-1000 MHz | 1.02 | 40 |
| 1000-2000 MHz | 1.03 | 36 |
| 2000-4000 MHz | 1.05 | 32 |
| 4000–6000 MHz | 1.08 | 28 |
| Elettrico | Specificazione | Commento |
|---|---|---|
| Impedenza del connettore | 50 ohm | |
| Banda di frequenza operativa | CC-6 GHz | |
| IMD dinamico del 3° ordine, (PIM) | -161 dBc, tipico | IEC 62037-2, -3 |
| Tensione di prova CC | 4000 V | |
| Resistenza di contatto centrale | ≤ 0,4 milliohm | |
| Continuità del contatto esterno | 1,5 milliohm max. | |
| Potenza media | 3000 W @ 900 MHz | |
| Potenza di picco, max. | 40 kW | |
| Perdita di inserzione, tipica | 0,05 dB | Per connettore |
| Efficacia della schermatura | < -120 dB | @ 0-1 GHz |
| Meccanico | Specificazione | Commento |
|---|---|---|
| Forza di trazione combinata | 1,56 kN | > 350 libbre | Cavo limitato |
| Coppia di ritenzione del cavo | 21,69 N·m | 16 lbf·ft | Cavo limitato |
| Durata dell'interfaccia | 50 cicli | IEC 61169-4:9.5 |
| Ambientale | Specificazione | Test |
|---|---|---|
| Temperatura | Da -55 °C a +85 °C (da -67 °F a 185 °F) | |
| Temperatura di stoccaggio | Da -55 °C a +85 °C (da -67 °F a 185 °F) | |
| UV accelerato | 1000 ore | ASTM G154 |
| Metodo di prova ad immersione | Accoppiato e non accoppiato, IP68 | IEC 60529:2001 e ANSI/SCTE 60 |
| Metodo di prova del getto d'acqua | Accoppiato e non accoppiato, IP66 | IEC 60529:2001 |
| Metodo di prova d'urto meccanico | Passare | Certificazione IEC 60068-2-27 |
| Metodo di prova dello shock termico | Passare | Certificazione IEC 60068-2-14 |
| Metodo di prova delle vibrazioni | 100 m/s2, da 2 Hz a 200 Hz | IEC 61169-1:2003 |
| Metodo di prova di corrosione | 1000 ore | IEC 60068-2-11 |
|
|
