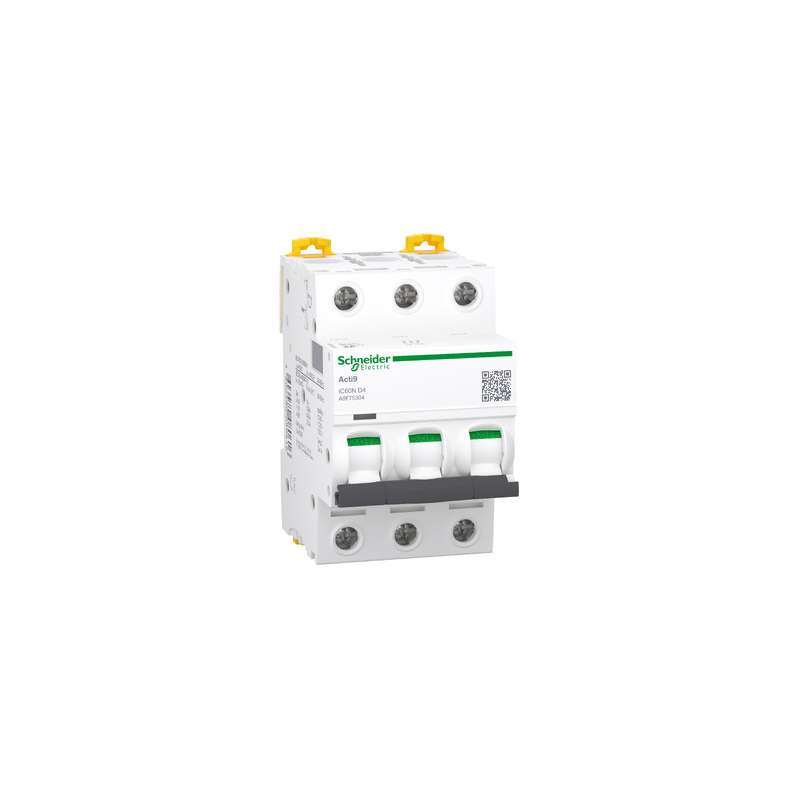

Schneider A9F75304 Interruttore Magnetotermico iC60 3P D 4 Amp 6000A
5879/BB2/DX/Q1
Nuovo (Altro)
40,00 € tasse incl.
tasse incl.
1 Articolo
Attenzione: ultimi articoli in magazzino!
| Tipo | Magnetotermico |
| Descrizione delle condizioni | Confezione originale danneggiata. Viene spedito quello che vedete nelle foto |
| Marca | Schneider |
| Fabbricante | Schneider Electric |
| Responsabile dei Prodotti | Schneider Electric |
Schneider A9F75304 Interruttore Magnetotermico iC60 3P D 4 Amp 6000A
Questo Acti9 iC60N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 3P con 3 poli protetti, corrente nominale di 4A e curva di intervento D. La capacità nominale di interruzione di cortocircuito arriva fino a 50kA da 220VAC a 240VAC conforme alla norma EN/IEC 60947-2 e 6000A a 400VAC norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore miniaturizzato protegge i circuiti dai cortocircuiti e dalla corrente di sovraccarico. Il suo indicatore VisiTrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde VisiSafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione nominale di isolamento Ui è 500 V AC. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 6 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 54mm x (H) 85mm x (D) 78,5mm. Il peso è 0,375 kg. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -35°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
Caratteristiche:
Questo Acti9 iC60N è un interruttore miniaturizzato a bassa tensione (MCB). È un interruttore 3P con 3 poli protetti, corrente nominale di 4A e curva di intervento D. La capacità nominale di interruzione di cortocircuito arriva fino a 50kA da 220VAC a 240VAC conforme alla norma EN/IEC 60947-2 e 6000A a 400VAC norma EN/IEC 60898-1. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore miniaturizzato protegge i circuiti dai cortocircuiti e dalla corrente di sovraccarico. Il suo indicatore VisiTrip unico riduce il tempo di intervento mostrando il circuito guasto. La striscia verde VisiSafe garantisce l'apertura fisica dei contatti per consentire la manutenzione a valle. Il suo meccanismo di chiusura rapida, indipendente dal funzionamento manuale, ne migliora la vita funzionale. Ha una resistenza elettrica fino a 10000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione nominale di isolamento Ui è 500 V AC. La sua classe di limitazione 3 (secondo EN/IEC60898-1) migliora i costi di protezione dei circuiti a valle. Il prodotto può essere agganciato su una guida DIN. La sua larghezza è di 6 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Il colore del prodotto è bianco (RAL 9003). Le dimensioni sono (W) 54mm x (H) 85mm x (D) 78,5mm. Il peso è 0,375 kg. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -35°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 85°C.
Caratteristiche:
| Applicazione | Distribuzione |
|---|---|
| Gamma | Acti9 |
| Nome prodotto | Acti9 iC60 |
| Tipo prodotto | Interruttore modulare |
| Nome dispositivo | IC60N |
| Numero di poli | 3P |
| numero di poli protetti | 3 |
| Corrente nominale [In] | 4 A |
| Tipo di rete | CA DC |
| Tecnologia sganciatore | Magnetotermico |
| Codice curva | D |
| Potere di interruzione | 6000 A Icn conforme a CEI EN 60898-1 a 400 V CA 50/60 Hz 50 kA Icu conforme a EN/IEC 60947-2 a 12...60 V CA 50/60 Hz 50 kA Icu conforme a EN/IEC 60947-2 a 220...240 V CA 50/60 Hz 50 kA Icu conforme a EN/IEC 60947-2 a 100...133 V CA 50/60 Hz 50 kA Icu conforme a EN/IEC 60947-2 a 380...415 V CA 50/60 Hz 25 kA Icu conforme a EN/IEC 60947-2 a 440 V CA 50/60 Hz 10 kA Icu conforme a EN/IEC 60947-2 a <= 180 V DC |
| Categoria di utilizzazione | Categoria A conforme a EN 60947-2 Categoria A conforme a IEC 60947-2 |
| Attitudine al sezionamento | Si conforme a EN 60898-1 Si conforme a EN 60947-2 Si conforme a IEC 60898-1 Si conforme a IEC 60947-2 |
| Norme di riferimento | EN 60947-2 IEC 60898-1 IEC 60947-2 EN 60898-1 |
| Frequenza di rete | 50/60 Hz |
|---|---|
| Soglia di sgancio magnetico | 12 x In +/- 20 % |
| Potere di interruzione nominale di servizio [Ics] | 50 kA 100 % conforme a EN 60947-2 - 220...240 V CA 50/60 Hz 50 kA 100 % conforme a IEC 60947-2 - 220...240 V CA 50/60 Hz 50 kA 100 % conforme a EN 60947-2 - 380...415 V CA 50/60 Hz 25 kA 100 % conforme a EN 60947-2 - 440 V CA 50/60 Hz 50 kA 100 % conforme a IEC 60947-2 - 380...415 V CA 50/60 Hz 25 kA 100 % conforme a IEC 60947-2 - 440 V CA 50/60 Hz 50 kA 100 % conforme a IEC 60947-2 - 12...133 V CA 50/60 Hz 50 kA 100 % conforme a EN 60947-2 - 12...133 V CA 50/60 Hz 6000 A 100 % conforme a EN 60898-1 - 400 V CA 50/60 Hz 6000 A 100 % conforme a IEC 60898-1 - 400 V CA 50/60 Hz 10 kA 100 % conforme a IEC 60947-2 - 125...180 V DC 10 kA 100 % conforme a EN 60947-2 - 125...180 V DC |
| Tensione nominale di isolamento [ui] | 500 V CA 50/60 Hz conforme a EN 60947-2 500 V CA 50/60 Hz conforme a IEC 60947-2 |
| Tensione nominale di tenuta ad impulso [uimp] | 6 kV conforme a EN 60947-2 6 kV conforme a IEC 60947-2 |
| segnalazione posizione contatti | Si |
| Tipo di controllo | Leva |
| Segnalazione locale | Indicatore scatto |
| Installazione | Fisso |
| Installazione | Guida DIN |
| Compatibilità pettini di distribuzione | Parte superiore o inferiore: SI |
| Passo 9 mm | 6 |
| altezza | 85 mm |
| larghezza | 54 mm |
| Profondità | 78,5 mm |
| Peso netto | 0,375 kg |
| Colore | Bianco |
| Durata meccanica | 20000 cicli |
| durata elettrica | 10000 cicli |
| Connessioni - morsetti | Morsetto singolo (parte superiore o inferiore) 1…25 mm² rigido Morsetto singolo (parte superiore o inferiore) 1…16 mm² flessibile |
| Lunghezza spelatura fili | 14 mm per parte superiore o inferiore connection |
| Coppia di serraggio | 2 Nm parte superiore o inferiore |
| Protezione differenziale | Blocco separato |
| Grado di protezione IP | IP20 conforme aIEC 60529 IP20 conforme aEN 60529 |
|---|---|
| Grado di inquinamento | 3 conforme a EN 60947-2 3 conforme a IEC 60947-2 |
| Categoria di sovratensione | IV |
| Tropicalizzazione | 2 conforme a CEI 60068-1 |
| Umidità relativa | 95 % a 55 °C |
| Altitudine di funzionamento | 0...2000 m |
| Temperatura ambiente | -35…70 °C |
| Temperatura di stoccaggio | -40…85 °C |
