Schneider Modicon STBNMP2212 Modulo interfaccia rete Standard STB Ethernet 10Mbit/s

Riferimento: 5820/BA2/DX/q0

Condizione: Nuovo (Altro)

290,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Controllore

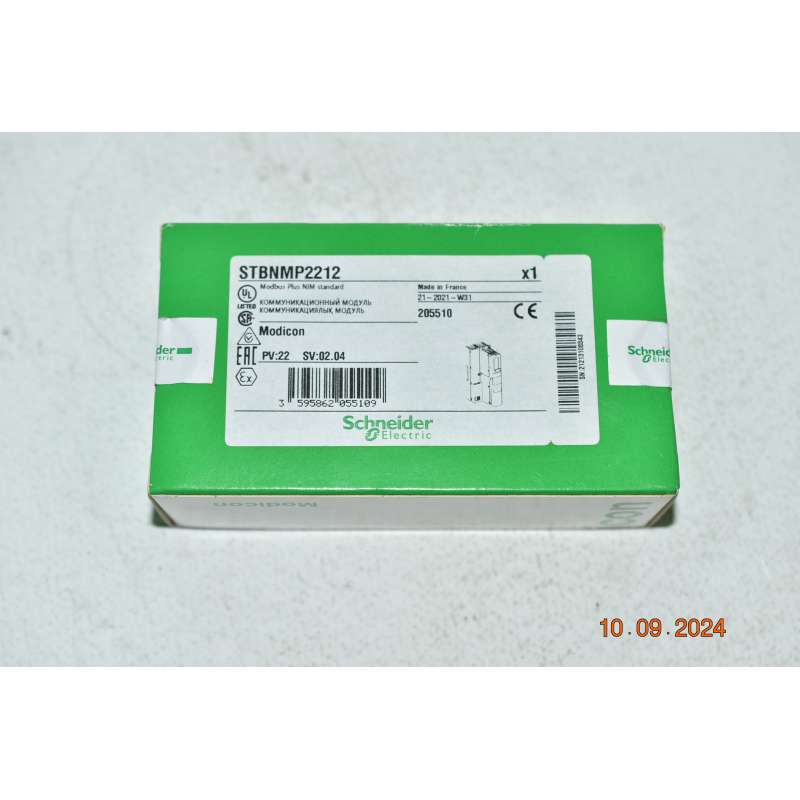

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

Schneider Modicon STBNMP2212 Modulo interfaccia rete Standard STB Ethernet 10Mbit/s
Seriale:21213108843

Il prodotto fa parte della gamma di I/O distribuiti modulari Modicon STB. Il modulo di interfaccia di rete standard ha 1 segmento principale e fino a 6 segmenti di estensione. È un modulo di interfaccia con una tensione nominale di alimentazione di 24V DC, una corrente massima di alimentazione di 700 A, una tensione di uscita di 5,25V DC e una corrente di uscita di 1,2 A. Offre i seguenti servizi di comunicazione: web incorporato, protocollo BootP/DHCP, ecc. Il prodotto è compatibile con la maggior parte delle principali reti bus di campo. Funziona con alimentatore SELV. Il prodotto è classificato IP20. Dimensioni: 128,3 mm (larghezza) x 70 mm (profondità) x 40,5 mm (altezza); peso: 0,13 kg. È adatto per applicazioni di confezionamento, imbottigliamento, assemblaggio e distribuzione, nell'industra tessile e della stampa e nelle macchine a semiconduttore. Il prodotto è certificato CE, CSA, ATEX categoria 3G, FM Classe 1 Divisione 2, C-Tick e UL. Modicon LMC058 è la soluzione ottimale per il controllo e il posizionamento degli assi, incluse le funzioni di automazione. Fa parte dell'approccio flessibile di controllo macchina, un componente chiave di MachineStruxure.
Caratteristiche:

Gamma prodotto	Modicon STB soluzione I/O distribuita
Tipo prodotto	Modulo Interfaccia Rete standard
concetto	Transparent Ready
Porta Ethernet	10BASE-T
numero di segmenti	1 principale e max 6 di estensione
numero di dispositivi per segmento	0…256
velocità di trasmissione	10 Mbit/s per lunghezza bus di 3000 m con connessione a fibra ottica 10 Mbit/s per lunghezza bus di 0…100 m secondo norma 802.3 10 Mbit/s per lunghezza bus di 0…1000 m con sistema di cablaggio ConneXium
tipo di struttura	LAN industriale

Caratteristiche tecniche
numero di moduli I/O indirizzabili	0…32 per isola
servizio di comunicazione	SNMP agent Messaggeria Modbus TCP/IP Web incorporato (configurazione, diagnostica e accesso alla variabile) Protocollo BootP/DHCP
Tensione nominale di alimentazione [Us]	24 V CC
Tipo alimentatore	SELV
massima corrente fornita	700 A
Limiti tensione alimentazione	19,2…30 V
corrente di ingresso	430 mA per circuito di alimentazione
corrente di uscita nominale	0,575 A a 60…70 °C 1,2 A
tensione di uscita	5,25 V DC (tolleranza: +/-0,21%) per bus logico
Marcatura	CE
Categoria di sovratensione	II
LED di stato	1 LED (verde) stato 1 LED (verde) 10T 1 LED (verde) stato isola (RUN) 1 LED (verde) alimentazione elettrica (PWR) 1 LED (rosso) errore del modulo (ERR) 1 LED (Giallo) modalità test
Profondità	70 mm
altezza	128,3 mm
larghezza	40,5 mm
peso prodotto	0,13 kg

Ambiente
compatibilità elettromagnetica	Immunità alle interferenze elettromagnetiche conforme a IEC 61131-2
Certificazioni prodotto	CSA UL FM classe 1 divisione 2 ATEX Cat 3G C-Tick
Grado di inquinamento	2 conforme a IEC 60664-1
Altitudine di funzionamento	<= 2000 m
Grado di protezione IP	IP20 conforme aIEC 61131-2 class 1
Temperatura ambiente di funzionamento	0…60 °C (senza declassamento) -25…70 °C (con fattore di declassamento)
Temperatura di stoccaggio	-40…85 °C
umidità relativa	95 % a 60 °C senza condensa
resistenza alle vibrazioni	3 gn a 58…150 Hz su guida DIN simmetrica 35 x 7,5 mm 5 gn a 58…150 Hz su guida DIN simmetrica 35 x 15 mm +/-0,35 mm a 10…58 Hz
Tenuta agli urti	30 gn per 11 ms conforme a IEC 88 riferimento 2-27
