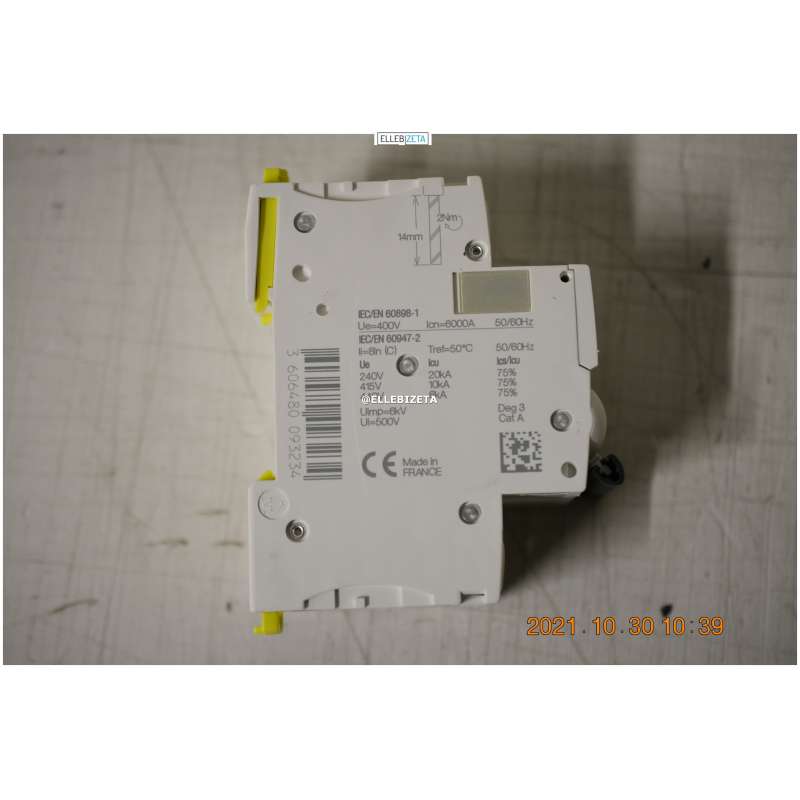

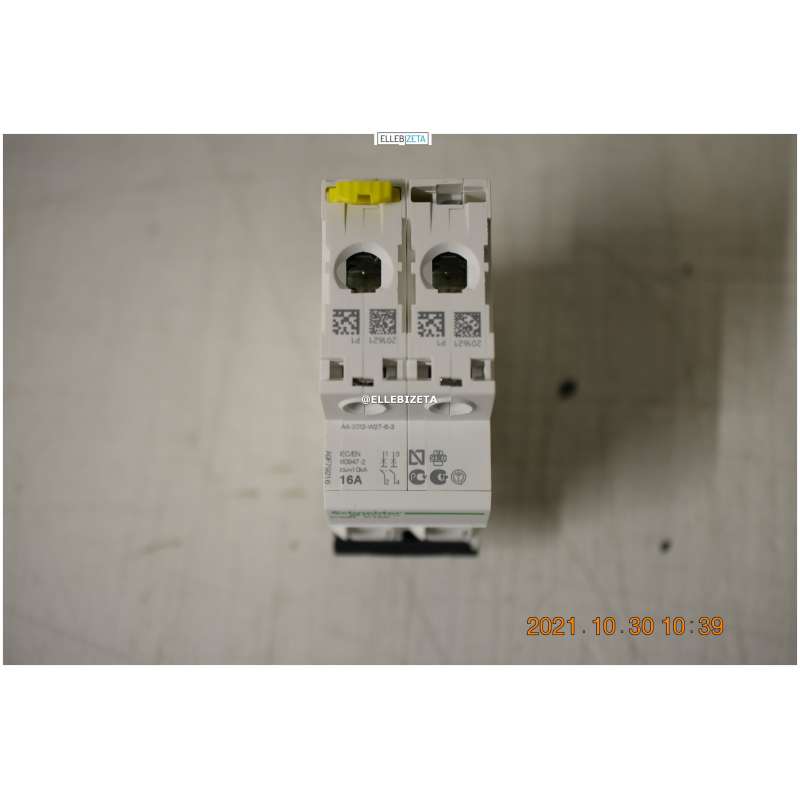

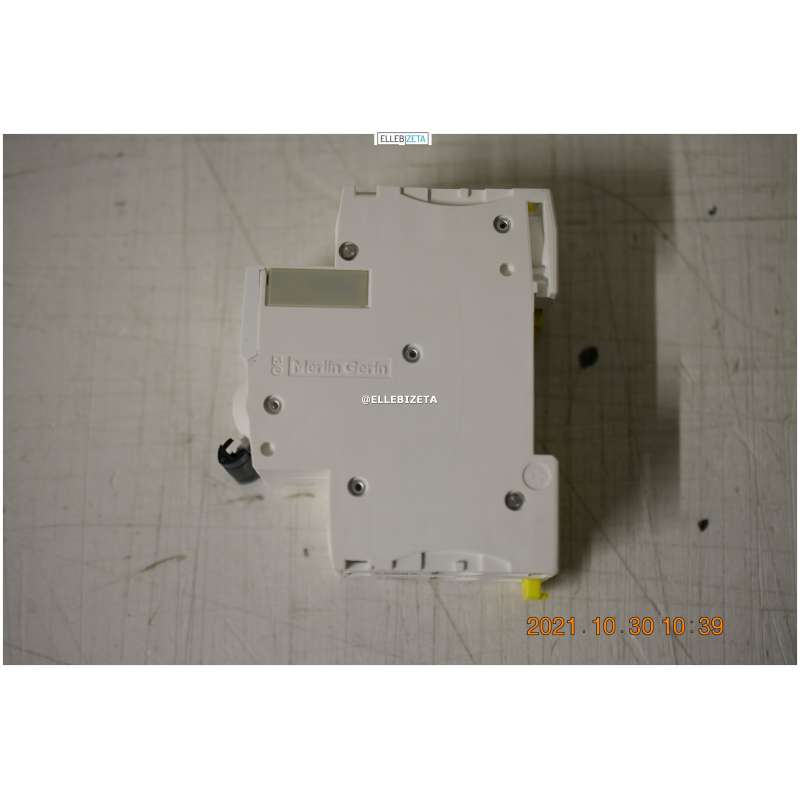

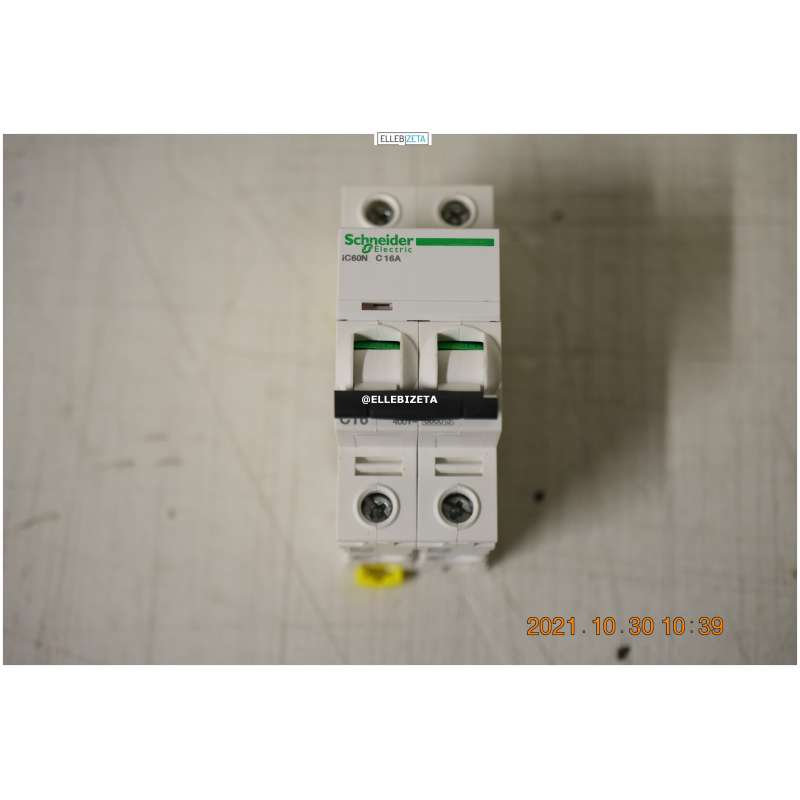

Schneider A9F79216 Magnetotermico 2 Poli Curva C 16 Amp Acti9 IC60N 6000Amp
3872/FC1SX/C2/Q41
Nuovo (Altro)
20,00 € tax incl.
tax incl.
4 Items
| Tipo | Magnetotermico |
| Descrizione delle condizioni | Senza confezione originale |
| Marca | Schneider Electric |
| Codice Schneider | A9F79216 |
Schneider A9F79216 Magnetotermico 2 Poli Curva C 16 Amp Acti9 IC60N 6000Amp
Caratteristiche
Caratteristiche
| Applicazione |
Distribuzione
|
|
|---|---|---|
| Gamma |
Acti 9
|
|
| Nome del prodotto |
Acti9 iC60
|
|
| Tipo di prodotto o componente |
Interruttore modulare
|
|
| Nome dispositivo |
IC60N
|
|
| Numero di poli |
2P
|
|
| numero di poli protetti |
2
|
|
| Corrente nominale [In] |
16 A
|
|
| Tipo di rete |
"CA"
DC |
|
| Tecnologia sganciatore |
Magnetotermico
|
|
| codice curva |
C
|
|
| Potere di interruzione |
6000 A Icn conforme a EN/IEC 60898-1 a 400 V "CA" "50/60 Hz"
36 kA Icu conforme a EN/IEC 60947-2 a 12...60 V "CA" "50/60 Hz" 10 kA Icu conforme a EN/IEC 60947-2 a <= 125 V DC 10 kA Icu conforme a EN/IEC 60947-2 a 380...415 V "CA" "50/60 Hz" 20 kA Icu conforme a EN/IEC 60947-2 a 220...240 V "CA" "50/60 Hz" 6 kA Icu conforme a EN/IEC 60947-2 a 440 V "CA" "50/60 Hz" 36 kA Icu conforme a EN/IEC 60947-2 a 100...133 V "CA" "50/60 Hz" |
|
| Categoria di utilizzazione |
Categoria A conforme a EN 60947-2
Categoria A conforme a IEC 60947-2 |
|
| Attitudine al sezionamento |
Si conforme a EN 60898-1
Si conforme a EN 60947-2 Si conforme a IEC 60898-1 Si conforme a IEC 60947-2 |
|
| Norme di riferimento |
EN 60898-1
IEC 60947-2 EN 60947-2 IEC 60898-1 |
| Frequenza di rete |
"50/60 Hz"
|
|
|---|---|---|
| Soglia di sgancio magnetico |
8 x In +/- 20%
|
|
| Potere di interruzione nominale di servizio [Ics] |
15 kA 75 % conforme a EN 60947-2 - 220...240 V "CA" "50/60 Hz"
7,5 kA 75 % conforme a EN 60947-2 - 380...415 V "CA" "50/60 Hz" 4,5 kA 75 % conforme a EN 60947-2 - 440 V "CA" "50/60 Hz" 15 kA 75 % conforme a IEC 60947-2 - 220...240 V "CA" "50/60 Hz" 7,5 kA 75 % conforme a IEC 60947-2 - 380...415 V "CA" "50/60 Hz" 4,5 kA 75 % conforme a IEC 60947-2 - 440 V "CA" "50/60 Hz" 27 kA 75 % conforme a IEC 60947-2 - 12...133 V "CA" "50/60 Hz" 27 kA 75 % conforme a EN 60947-2 - 12...133 V "CA" "50/60 Hz" 6000 A 100 % conforme a EN 60898-1 - 400 V "CA" "50/60 Hz" 6000 A 100 % conforme a IEC 60898-1 - 400 V "CA" "50/60 Hz" 10 kA 100 % conforme a IEC 60947-2 - 72...125 V DC 10 kA 100 % conforme a EN 60947-2 - 72...125 V DC |
|
| classe di limitazione |
3 conforme a EN 60898-1
3 conforme a IEC 60898-1 |
|
| Tensione nominale di isolamento [Ui] |
500 V "CA" "50/60 Hz" conforme a EN 60947-2
500 V "CA" "50/60 Hz" conforme a IEC 60947-2 |
|
| Tensione nominale di tenuta ad impulso [Uimp] |
6 kV conforme a EN 60947-2
6 kV conforme a IEC 60947-2 |
|
| segnalazione posizione contatti |
Si
|
|
| Tipo di controllo |
Leva
|
|
| Segnalazione locale |
Indicatore scatto
|
|
| modalità di montaggio |
Fisso
|
|
| Supporto per montaggio |
Guida DIN
|
|
| compatibilità pettini di distribuzione |
Parte superiore o inferiore: SI
|
|
| passi 9 mm |
4
|
|
| altezza |
85 mm
|
|
| larghezza |
36 mm
|
|
| profondità |
78,5 mm
|
|
| peso prodotto |
0,25 kg
|
|
| Colore |
Bianco
|
|
| Durata meccanica |
20000 cicli
|
|
| durata elettrica |
10000 cicli
|
|
| connessioni - morsetti |
Morsetto singolo (parte superiore o inferiore) 1…25 mm² rigido
Morsetto singolo (parte superiore o inferiore) 1…16 mm² flessibile |
|
| lunghezza spelatura fili |
14 mm per parte superiore o inferiore connessione
|
|
| coppia di serraggio |
2 Nm parte superiore o inferiore
|
|
| protezione differenziale |
Blocco separato
|
