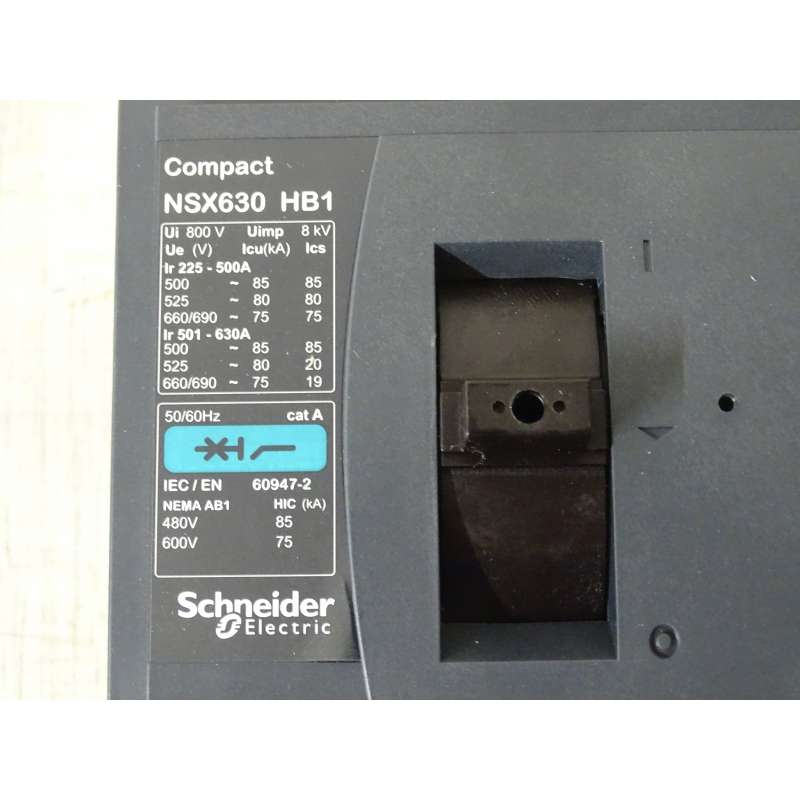

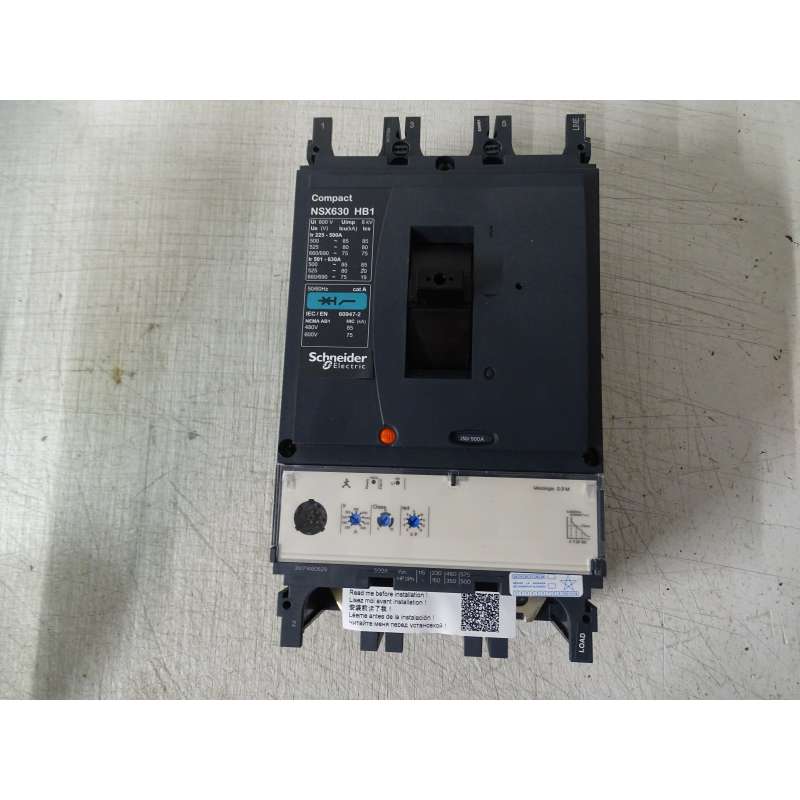

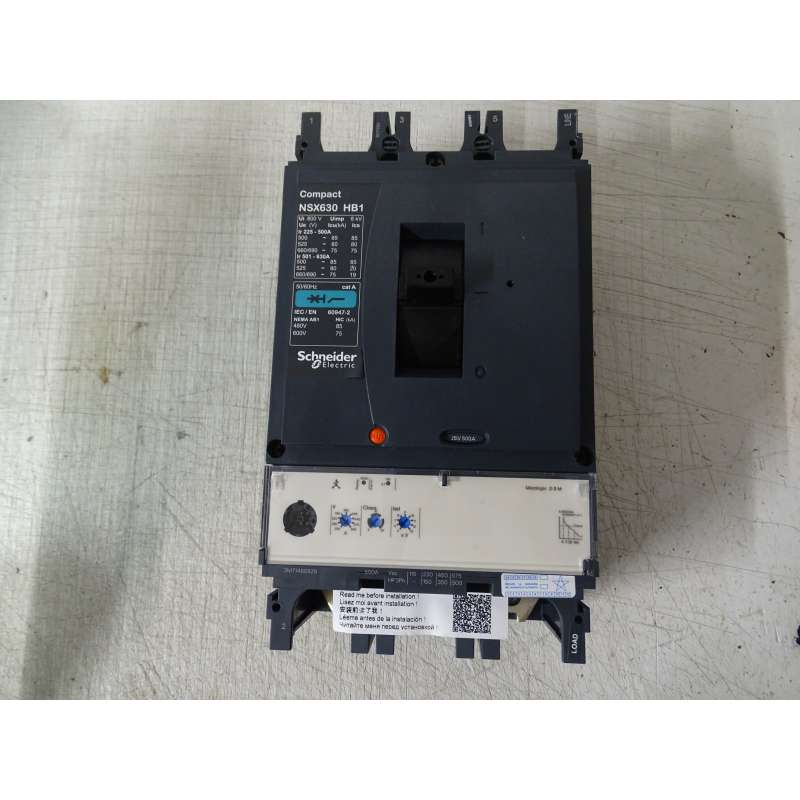

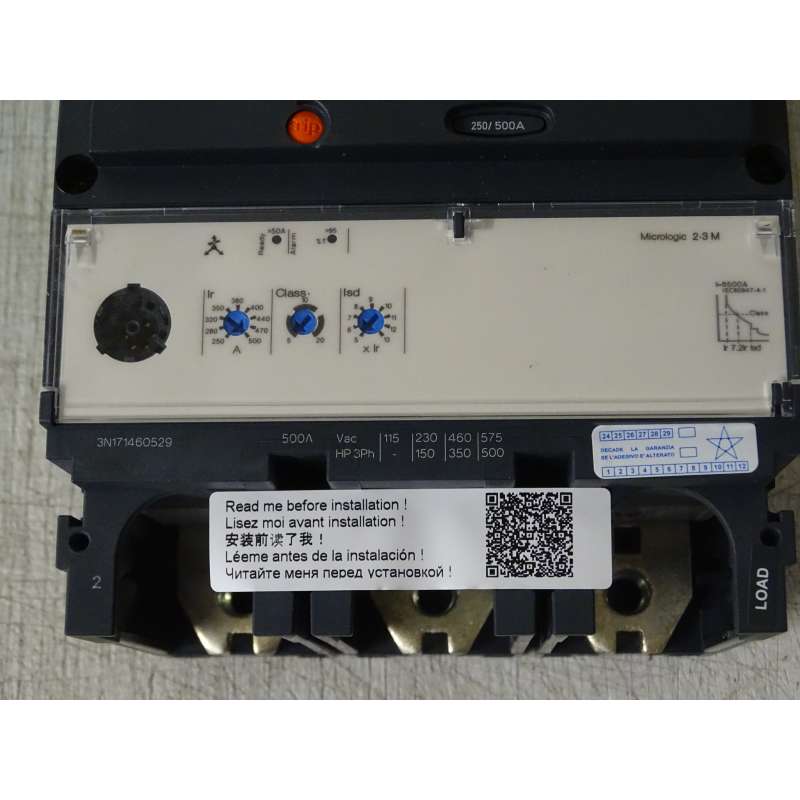

Compact NSX LV433723 3P3T MICROLOGIC 2.3 M 500A NSX630HB1 (3004*/FB1/C2/Q3)

Reference: 3004/FB1SX/C2/Q4

Condition: Nuovo (Altro)

799,00 € tax incl.

1 Item Items

Warning: Last items in stock!

More info
Data sheet

Tipo	Compact NSX

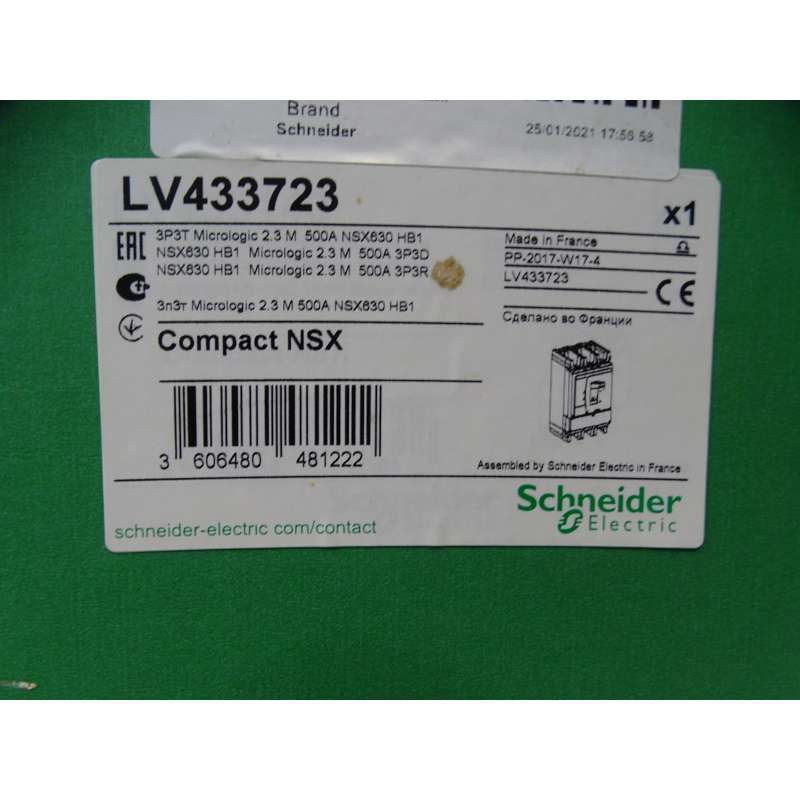

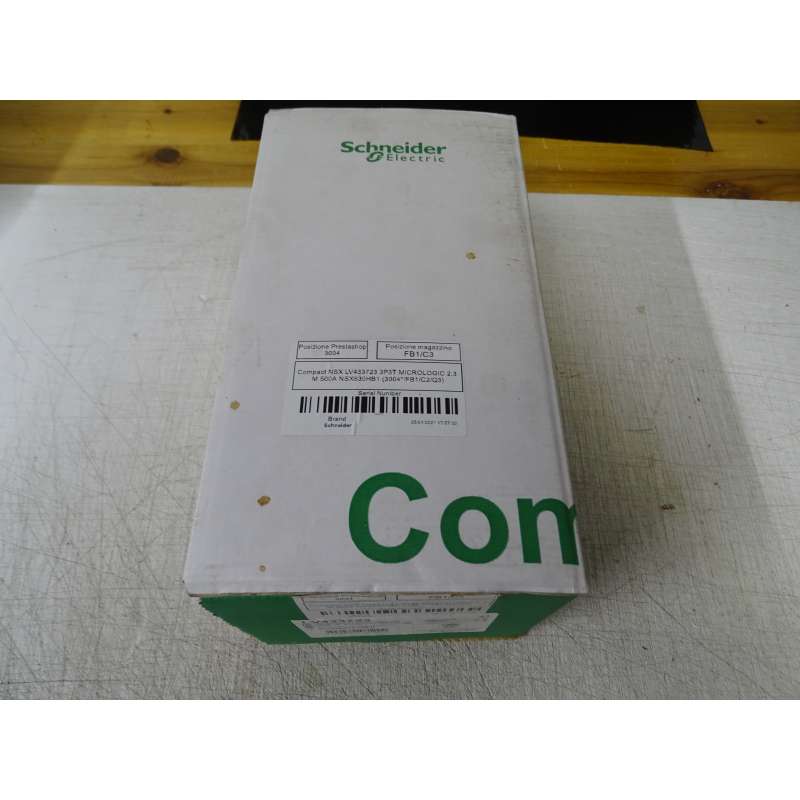

Descrizione delle condizioni	Confezione originale danneggiata
Marca	Schneider Electric
Codice Schneider	LV433723

SCHNEIDER Compact NSX LV433723 3P3T MICROLOGIC 2.3 M 500A NSX630HB1
Specifiche

Gamma	Compact
Nome del prodotto	Compact NSX
Gamma prodotto	ComPact NSX400...630
Nome dispositivo	NSX630HB1
Tipo di prodotto o componente	Interruttore automatico
Applicazione	Motore
Number of poles	3P
descrizione poli protetti	3t
Corrente nominale [In]	500 A a 65 °C
Tensione nominale di impiego [Ue]	690 V AC 50/60 Hz
Tipo di rete	CA
Frequenza di rete	50/60 Hz
Attitudine al sezionamento	Si conforme a EN/IEC 60947-2
Categoria di utilizzazione	Categoria A
[Icu] rated ultimate short-circuit breaking capacity	85 kA Icu conforme a IEC 60947-2 a 500 V CA 50/60 Hz 80 kA Icu conforme a IEC 60947-2 a 525 V CA 50/60 Hz 75 kA Icu conforme a IEC 60947-2 a 660/690 V CA 50/60 Hz
Performance level	HB1 75 kA 690 V CA
Nome sganciatore	Micrologic 2.3 M
Tecnologia sganciatore	Elettronico
funzioni di protezione sganciatore	LSoI
Tipo di controllo	Leva
Circuit breaker mounting mode	Fisso

Caratteristiche tecniche
Tensione nominale di isolamento [Ui]	800 V AC 50/60 Hz
Tensione nominale di tenuta ad impulso [Uimp]	8 kV
[Ics] rated service short-circuit breaking capacity	85 kA a 500 V CA 50/60 Hz conforme a IEC 60947-2 80 kA a 525 V CA 50/60 Hz conforme a IEC 60947-2 75 kA a 660/690 V CA 50/60 Hz conforme a IEC 60947-2
Durata meccanica	15000 cicli
Durata elettrica	2000 cicli a 690 V In 6000 cicli a 690 V In/2 4000 cicli a 440 V In 8000 cicli a 440 V In/2
Supporto per montaggio	Piastra posteriore
attacchi superiori	Lato anteriore
attacchi inferiori	Lato anteriore
Passo di collegamento	45 mm
tipo di protezione	Protezione da sovraccarico (prolungato) So : for short time short-circuit protection with fixed delay Protezione cortocircuito istantanea
Calibro sganciatore	500 A at 65 °C
classe intervento motore	20 10 5
protezione motore aggiuntivo	Squilibrio di fase

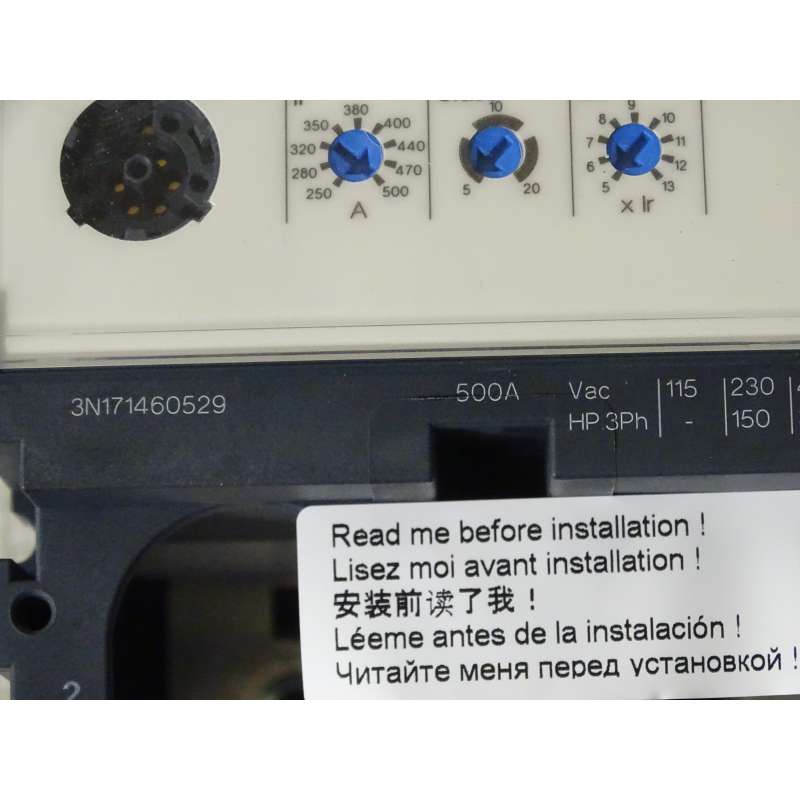

Long-time pick-up adjustment type Ir (thermal protection)	Regolabile, 9 valori
[Ir] long-time protection pick-up adjustment range	250...500 A
Long-time protection delay adjustment type tr	Fissa
[tr] long-time protection delay adjustment range	10 s a 7,2 x Ir 10 120 s a 1,5 x Ir 5 20 s a 7,2 x Ir 20 240 s a 1,5 x Ir 10 26 s a 6 x Ir 20 480 s a 1,5 x Ir 20 5 s a 7,2 x Ir 5 13,5 s a 6 x Ir 10 6,5 s a 6 x Ir 5
memoria termica	20 minuti prima e dopo lo scatto
Short-time protection pick-up adjustment type Isd	Regolabile, 9 valori
[Isd] Short-time protection pick-up adjustment range	5...13 x Ir
Short-time protection delay adjustment type tsd	Fissa
Instantaneous protection pick-up adjustment type Ii	Fissa
[Ii] instantaneous protection pick-up adjustment range	6500 A
protezione differenziale	Senza
Number of slots for electrical auxiliaries	6 slot
segnalazione locale	Flashing LED (green) for ready to operate LED 95% Ith (rosso)temperature over set point:
Width (W)	140 mm
Height (H)	255 mm
Depth (D)	110 mm
peso prodotto	6,2 kg

Ambiente
Norme di riferimento	EN/IEC 60947
Certificazioni prodotto	CCC EAC Marina
categoria di sovratensione	Classe II
Classe di protezione contro le scariche elettriche	Classe II
grado di inquinamento	3 conforming to IEC 60664-1
Grado di protezione IP	IP40 conforming to IEC 60529
Grado di protezione IK	IK07 conforming to IEC 62262
Temperatura ambiente operativa	-25…70 °C
Temperatura di stoccaggio	-50…85 °C
umidità relativa	0…95 %
altitudine di funzionamento	0...2000 m without derating 2000 m...5000 m with derating
