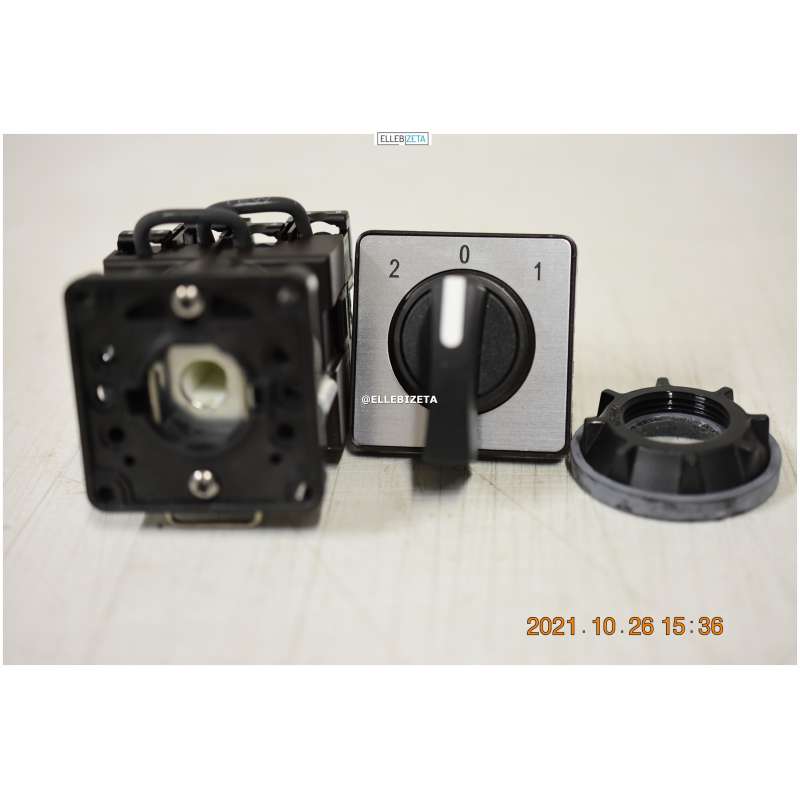

K1D002UCH Commutatore a camme Harmony Schneider 2 Poli 45 12 Amp

Reference: 3854/BF4/DX

Condition: Nuovo (Altro)

15,00 € tax incl.

More details

5 Item Items

More info
Data sheet

Tipo	Commutatore

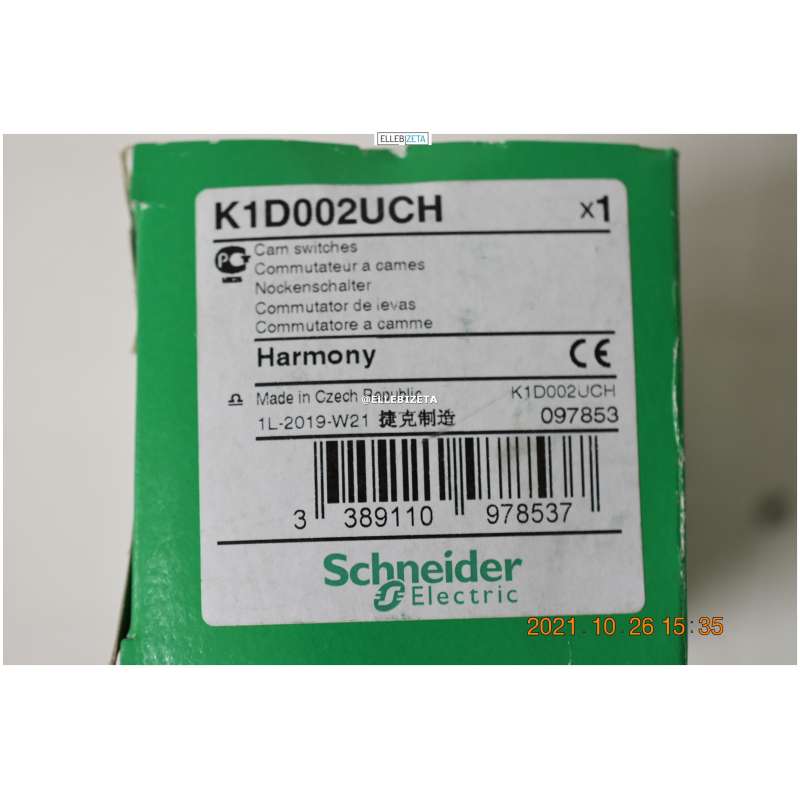

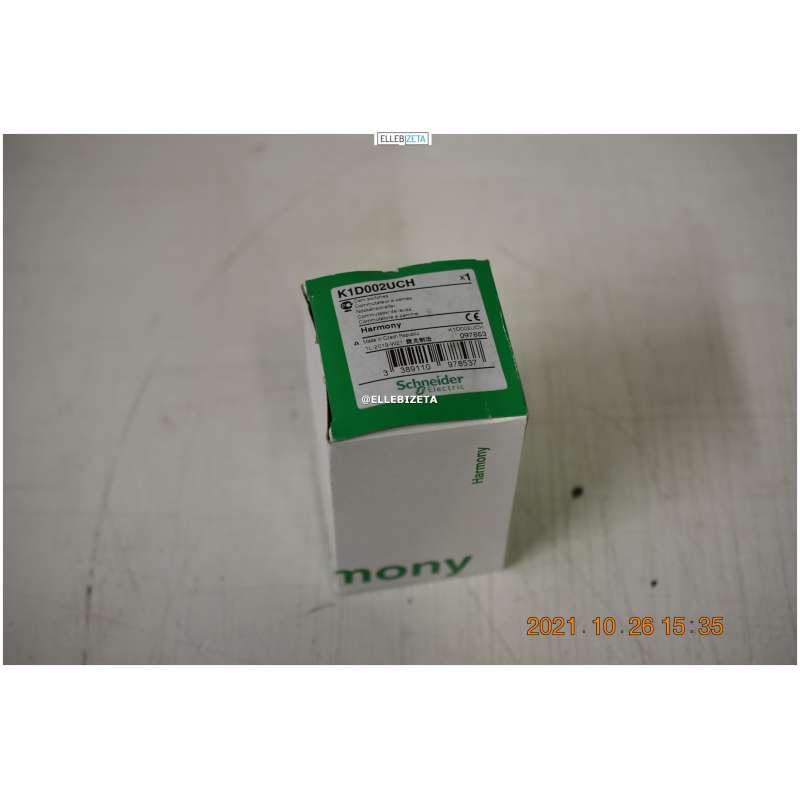

Descrizione delle condizioni	Confezione originale danneggiata
Marca	Schneider
Modello	K1D002UCH

K1D002UCH Commutatore a camme Harmony Schneider 2 Poli 45 12 Amp

Presentazione
Gamma prodotto	Harmony K
Tipo di prodotto o componente	Interruttore camma completo
nome componente	K1
Corrente termica convenzionale in aria [Ith]	12 A
montaggio prodotto	Montaggio frontale
Tipologia fissaggio	Foro Ø 22 mm
tipo testa di commutazione camma	Con piastra anteriore 45 x 45 mm
tipo di operatore	Nero maniglia, lunghezza = 35 mm
Chiusura a lucchetto manovra rotativa	Senza
presentazione legenda	Con metallico legenda, 2 - 0 - 1 nero contrassegni
funzione interruttore a camme	Commutatore
Ritorno	Senza
posizione spento	Con posizione spento (off)
Numero di poli	2P
posizioni di commutazione	Destra: 0° - 45° Sinistra: 0° - 315°
grado di protezione IP	IP65 conforme a IEC 529 IP65 conforme a NF C 20-010

Caratteristiche tecniche
angolo di commutazione	45 °
Tensione nominale di isolamento [Ui]	690 V (grado di inquinamento 3) conforme a IEC 60947-1
Corrente termica convenzionale in cassetta [Ithe]	10 A
potenza di impiego nominale in W	10500 W AC-21, 500...660 V 3 fasi conforme a IEC 947-3 1100 W AC-3, 230 V 3 fasi conforme a IEC 947-3 1500 W AC-23A, 230 V 3 fasi conforme a IEC 947-3 1500 W AC-3, 400 V 1 fase conforme a IEC 947-3 1500 W AC-3, 400 V 3 fasi conforme a IEC 947-3 1500 W AC-3, 500 V 3 fasi conforme a IEC 947-3 1500 W AC-3, 690 V 3 fasi conforme a IEC 947-3 2200 W AC-23A, 400 V 3 fasi conforme a IEC 947-3 2200 W AC-23A, 500 V 3 fasi conforme a IEC 947-3 2200 W AC-23A, 690 V 3 fasi conforme a IEC 947-3 4800 W AC-21, 230 V 3 fasi conforme a IEC 947-3 600 W AC-3, 230 V 1 fase conforme a IEC 947-3 8300 W AC-21, 400 V 3 fasi conforme a IEC 947-3
Corrente di esercizio nominale CA [Ie]	1,8 A a 690 V AC-3 3 fasi conforme a IEC 947-3 2,8 A a 500 V AC-3 3 fasi conforme a IEC 947-3 2,8 A a 690 V AC-23A 3 fasi conforme a IEC 947-3 3,3 A a 400 V AC-3 3 fasi conforme a IEC 947-3 3,8 A a 500 V AC-23A 3 fasi conforme a IEC 947-3 4,6 A a 230 V AC-3 3 fasi conforme a IEC 947-3 4,8 A a 400 V AC-23A 3 fasi conforme a IEC 947-3 5,6 A a 230 V AC-23A 3 fasi conforme a IEC 947-3 1 A a 500 V AC-15 conforme a IEC 947-5-1 2 A a 400 V AC-15 conforme a IEC 947-5-1 3 A a 230 V AC-15 conforme a IEC 947-5-1
durata elettrica	1000000 cicli AC-15 1000000 cicli AC-21 500000 cicli AC-23 500000 cicli AC-3
maximum operating rate	2,5 cicli/m AC-21 2,5 cicli/m AC-23 2,5 cicli/m AC-3 8,333 cicli/m AC-15
corrente di cortocircuito	10000 A
protezione contro i cortocircuiti	16 A cartuccia fusibile, tipo gG
Tensione nominale di tenuta ad impulso [Uimp]	4 kV nella funzione di isolamento 6 kV conforme a IEC 947-1
Funzionamento dei contatti	Ad apertura lenta
Apertura positiva	Con
collegamento elettrico	Morsetti a vite prigioniera flessibile, capacità di serraggio: 2 x 1,5 mm² Morsetti a vite prigioniera solido, capacità di serraggio: 1 x 2,5 mm²
Durata meccanica	1000000 cicli
Larghezza totale CAD	45 mm
Altezza totale CAD	50 mm
Profondità totale CAD	59 mm
peso prodotto	0,16 kg

Il compratore professionista accetta una garanzia B2B (Business to Business) di 60 giorni dalla data di vendita, condizione scritta sulla fattura di vendita

Il costo del trasporto viene calcolato al momento della vendita in base al luogo di destinazione.

Ulteriori informazioni e specifiche tecniche sul sito del produttore .

Prima di effettuare l'acquisto se avete dubbi o domande siamo disponibili.
